Несмотря на отмеченный недостаток, интегральнУё стабилизаторы с непрерывным регулированием находят широкое применение, так как ни один другой тип стабилизатора не обладает такими положительными качествами, как малое динамическое внутреннее сопротивление, большой коэффициент сглаживания пульсации, отсутствие импульсных помех, которыми обладает данный тип стабилизатора. К этому следует добавить, что при низких выходных напряжениях (3-6 В) и токах в пределах до нескольких ампер габаритные размеры интегральных стабилизаторов, в том числе с умощняющим РЭ транзистором, соизмеримы с габаритными размерами любого другого типа стабилизатора, питание которого осуществляется от сети переменного тока через понижающий трансформатор.

С увеличением тока нагрузки стабилизатора увеличиваются его удельные массогабаритные показатели и к. п. д., но в этом случае уже не приходится говорить о миниатюризации ИВЭ, несмотря на то что в схемах могут быть использованы интегральные микросхемы, диодные и транзисторные сборки, функциональные узлы. Известно, что стабилизаторы напряжения с регулирующим элементом, работающим в импульсном режиме при частотах 10-40 кГц, обладает высоким к. п. д. и лучшими, чем у стабилизатора с непрерывным регулированием, удельными массогабаритными показателями. И все же говорить здесь о миниатюризации ИВЭ при наличии трансформатора, питание которого осуществляется от сети переменного тока частотой 50 Гц, не приходится. Несколько лучше обстоит дело с миниатюризацией ИВЭ, если при питании их используется повышенная частота сети 400, 1000 или 2000 Гц. Наиболее эффективным способом, с помощью которого сравнительно просто может быть реализована задача миниатюризации при низких выходных напряжениях и больших токах нагрузки, является применение схем стабилизаторов с бестрансформаторным входом. Такие стабилизаторы должны состоять из микросхемы управления, включающей в себя модулятор длительности, усилитель, защиту от к. з. и перегрузки, схему плавного подъема выходного напряжения, усилителя мощности (однотактной, мостовой или полумостовой схемы) и выпрямителя с фильтром.

Не следует думать, что в дальнейшем будут находить применение для питания РЭА только такого типа ИВЭ.

Большое разнообразие технических требований к источникам вторичного электропитания по номиналам выходного напряжения и тока нагрузки, пульсации, динамике, помехам и т. д. не позволит отказаться ни от одного из известных нам типов стабилизированных ИВЭ.

С тем чтобы сравнивать между собой различные ИВЭ и судить о том, насколько удачно выбрана схема и выполнено конструирование, удобно пользоваться удельными объемными показателями (Вт/дм). При этом нельзя забывать о том, что сравнивать между собой можно только те ИВЭ, которые работают при одинаковых климатических и механических воздействиях, питаются от одних и тех же сетей переменного тока и обеспечивают получение равных выходных электрических параметров. Сравнивать можно ИВЭ одного номинала напряжения, выполненные по различным или одинаковым типам структурных схем, либо с одним ИВЭ на суммарный ток нагрузки, либо - с несколькими ИВЭ (например, в микросхемном исполнении) на тот же суммарный ток. Применение усилителей в микросхемном исполнении повышает надежность и улучшает параметры стабилизатора, но не дает заметного выигрыша в габаритах.

Для целого ряда устройств РЭА необходимы ИВЭ на напряжения, равные десяткам вольт при токах нагрузки до нескольких десятков и даже сотен ампер. В этих случаях речь должна идти о максимально возможном уменьшении объема ИВЭ с использованием всех имеющихся в распоряжении разработчика средств: элементной базы, схемных решений, конструктивного выполнения.

ГЛАВА ТРЕТЬЯ

РАСЧЕТ ВЫПРЯМИТЕЛЕЙ

3-1. ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ВЫПРЯМИТЕЛЕЙ

Выпрямители применяются либо как самостоятельные источники электропитания нестабилизированного напряжения, либо в качестве составной части стабилизаторов разных типов. При этом, как правило, любой выпрямитель состоит из трансформатора, выпрямительных диодов и фильтра.

Основные схемы выпрямления приведены на рис. 3-1 (однофазные) и 3-2 (трехфазные).

в выпрямителях, работающих на фильтр с емкостной реакцией, при напряжении меньше 100 В и токе нагрузки до 1 А находят применение схемы на рис. 3-1,6, в (двух-полупериодная и мостовая); трехфазная схема (рис. 3-2,а) применяется при токах нагрузки до 0,1 А, однополупериодная (рис. 3-1,а) - при токах нагрузки до нескольких десятков миллиампер.

В однофазных выпрямителях работающих на фильтр с индуктивной реакцией, при напряжении меньше

AfAt

Рис. 3-1. Схемы однофазных выпрямителей.

а - однополупернодная; б - двухполупериодная; в - мостовая.

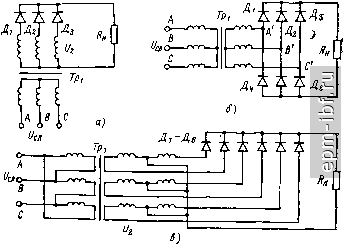

Рис. 3-2. Трехфазные схемы выпрямления.

редий'товдой. Ларионова); в - шестифазная со
