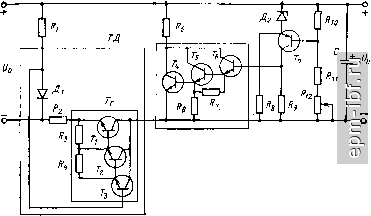

Рис. 6-5. Схема транзисторного стабилизатора напряжения 30 В, 0,6 А.

Токами /к1 min, /к8, /к9, /д, /кр min предвзрительио задаемся.

У составного транзистора Tr{Ti, Тг, Т,) токостабилизирующего двухполюсника ТД, выполняющего роль гасящего сопротивления, напряжение между базой и эмиттером (/ggr равно примерно 2 В. Напряжение на Яг будет равно:

= Д1 - ЭБг'

=2,8 - 2 = 0,8 В.

Сопротивление резистора

Р2=(/в2 в2 min =0,8/0,66= 1,2 Ом,

где /в2 min =/о min-/щ min =0,67-0,01 =0,66 А.

Берем по ГОСТ резистор J?2=l,2 Ом.

Минимальное, номинальное и максимальное напряжения на входе стабилизатора были найдены в примере расчета выпрямителя (гл. 3) и соответственно равны:

f/omin=36 В; Уо = 44 В; 6отах = 50 В.

При определении Umin (6-13) мы приняли Uo= 1 В, к:Э1 т(п~ = 4,2 В.

Определяем сопротивление резистора Ri: omin - m 36 - 2,8

Rl min

0,01

- = 3320 Ом.

Выбираем по ГОСТ Pi = 3,3 кОм. Максимальный ток через резистор Rl

50 - 2,8

= 14,3 мА.

Rlmax- 3,3

Максимальная мощность, рассеиваемая на резисторе Ri,

Pj!lmx = /Blmax.Pl= 14,32- 10--3300=0,66 Вт.

Ьерем резистор типа МЛТ-2=3,3 кОм.

Для выбора транзисторов Ti-Ti определим Максимальное напряжение на транзисторе Ti и приближенное значение максимальной мощности Рк1, рассеиваемой на Тх:

УкЭ1 = Уо ; - Ун - У;?2 = 50 - 30 - 0,8 = 19,2 В; = КЭ1К1 = 19,2-0,716 = 13,8 Вт, где /к,=/да = 2т/я + ДЧ=66 + 0,056 = 0,716 А;

Д/, = - = 0.056 А;

Кр Гтд 250

гтд = /?,/?а/Гдиф Д1 = 3300 -1.2/16 = 250 Ом.

Полученное нами значение Гд. (5-35) несколько меньще, чем рассчитанное по (6-12).

Исходя из величин Ук;Э1> -КР выбираем транзистор Г, типа КТ803А. По таблице приложения ПЗ-2 для транзистора КТ803А при окружающей температуре 50°С, температуре перехода р-п fnep = 0,8 inep таж= 120°С И рассеиваемой мощности 13,8 Вт находим суммарную площадь радиатора 5=534 см. Максимальный ток через транзистор

и, 0.716

где /кЗ = /кН1та1 = 5 мА.

Максимальная мощность, рассеиваемая на Га,

РК2- КЭ2К2 = (fKSl - ЭЮ) К2 = (19-2 - 0,7) -0,77 =

= 18,5-0,077 = 1,42 Вт.

В качестве берем транзистор КТ803А, который без радиатора при ioKp = 50°C и <пер=120°С дапускает рассеивание мощности

W-oKp 120-50

Р„2 = -5- =-99-=3,5 Вт.

К2 /?пер-окр 22

Сопротивление резистора Rs равно:

/?з=(/эБ1/ 3 = 07/0005 = 140 Ом.

Выбираем по ГОСТ /?з=130 Ом. Мощность, рассеиваемая на Rs,

Pfi3max = y=R3/3 = 0,7V130 = 0,004 Вт. Берем Rs типа МЛТ-0,125=130 Ом.

Определяем максимальное значение тока через транзистор Гз;

где

R4 = R3 = 5 мА; = = 130 Ом.

Максимальная мощность, рассеиваемая на Тз, Ркз = КЭЗ^КЗ = (/КЭ2 - иэв2) Ыз = (18.5 - 0,7) 12,7 = 227 мВт.

В качестве Гз выбираем транзистор типа КТ602Б (данные транзистора КТ602Б приведены в примере расчета стабилизатора, гл. 5). Максимальное значение тока базы транзистора Гз

1г.. 12,7

--===°--

Определяем максимальное значение тока через составной регулирующий транзистор Гр (при У^тах И /нт1П = 0):

/Кр /в2тах-/в8-/й9-/д=0,716-0,026 = 0,69 А.

Принимая минимальное напряжение на ГрУр-зр,,- = 5 В, находим сопротивление резистора R:

-Щ--Жб9- = 36.5 Ом.

По ГОСТ выбираем резистор J?5=36 Ом. Максимальная мощность, рассеиваемая на /?5,

/в5тах = Якр'/?5=0;692.36=17,5 Вт.

Берем резистор Rb типа ПЭВ-25 = 36 Ом.

Максимальная мощность, рассеиваемая на Гр, Pkp=6V4P5 = =3074-36=6,3 Вт будет при токе /кр=Ун/2Р5=30/2-36=0,42 А и напряжении на ГрС/р-эр -/Kpi/?5 = 30-0,42-36=15 В.

По (/кэр^н = 30 В (при /кр=0,69 А и Ркр=6,3 Вт

выбираем для Гр транзисторы Tt-Te такие же, как и для Гг: соответственно КТ803А, КТ803А и КТ602А. Для транзистора Г4 при Рк4 6,3 Вт необходим радиатор с суммарной площадью охлаждения согласно табл. ПЗ-2 приложения 5=181 см. Сопротивления резисторов Re, Rl и Rz равны 130 Ом. Соответственно равны протекающие через них токи и рассеиваемые на них мощности.

Максимальная мощность, рассеиваемая на транз1гторз (КТ803А) при У'кэБ = кЭр - ЭБ4=15 - 0.7= 14,3 В и токе через него

/к„ 420

=Wr + =W-+5 = 47 МА,

К5 = /КЭ5/К5 = 14,3-0,047 = 0,67 Вт. Максимальная мощность, рассеиваемая на транзисторе Г^ (КТ602А) при f/jgg = t/jgs эБ5 14,3 - 0,7 = 13,6 В и токе через него

К5 47

=;;;;;;;;г+ =го+5=9,7 МЛ,

К6 =f/WK6 = 13.6-9,7= 130 мВт.
