для отпирания транзистора. Управление РЭ может осуществляться как постоянным, так и переменным током. На рис. 7-10,6 вторичная обмотка Тр2 подключается к переходу эмиттер - база РТ через выпрямитель. Небольшая часть витков обмоток трансформатора Тр2 и их малое сопротивление (доли ома) хорошо согласуются с входным сопротивлением РТ.

На базу транзисторов Ту и Т2 (рис. 7-10,а) подаются синусоидальные импульсы синфазно с коллекторным напряжением РТ, т. е. управляющий сигнал находится в фазе с напряжением питающей сети. Ток базы РТ Ту (Гг) определяется по известному соотношению

Действующее значение напряжения половины вторичной обмотки сфазировано с коллекторным напряжением РТ и равно:

f. = lll(t/ p 3 + f9Bi)- (7-51)

Ток вторичной обмотки трансформатора Грг

/, = 0,8/g. (7-52)

Обратное напряжение, прикладываемое в непроводящую часть периода к переходу эмиттер - база РТ и диоду Дз (Д4), равно амплитудному напряжению вторичной обмотки согласующего трансформатора

Расчет оконечного каскада усилителя и коммутирующих диодов (Гз, Д5-Дз) производится по методике, изложенной в (7-3) для РЭ.

В схеме цепи ОС на рис. 7-10,6 использован принцип промежуточного преобразования постоянного напряжения в переменное высокой частоты. Напряжение, снимаемое с выходного делителя 7?4, R, подается на релаксационный генератор (Др, Д5), являющийся ИЭ. Вход усилителя переменного тока Гг подключен к туннельному диоду Д5, а его выход нагружен на первичную обмотку импульсного разделительного трансформатора Грг. Напряжение вторичной обмотки Грг выпрямляется и подается на вход РЭ (Г1).

На рис. 7-10,6 изображена цепь ОС с использованием в качестве звена гальванической развязки оптрона.

Оптрон представляет собой комбинацию светодиода, генерирующего кванты света под действием тока, и фотоприемника, преобразующего их в электрический сигнал. Наибольшее применение нашли резисторные, диодные, транзисторные и тиристорные оптроны. При гальванической развязке входной (управляющей) и выходной (нагрузочной) цепей ОС они обеспечивают сопротивление изоляции до 10-10* Ом, на пряжение развязки -более 500 В при емкости связи менее 10-2 пф.

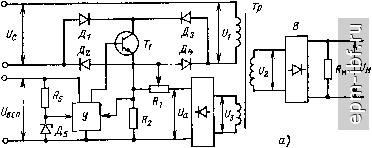

Рис. 7-11. Схема стабилизатора с косвенным методом стабилизации выходного напряжения (а), нагрузочные характеристики основного и вспомогательного выпрямителе.! (б).

В стабилизаторах с выходным напряжением до 1 кВ построение сравнивающего делителя не вызывает затруднений. При стабилизации напряжений от единиц до десятков киловольт при токах нагрузки до 1 мА практическая реализация делителя усложняется из-за необходимости применения большого количества последовательно включенных резисторов и ограничения протекак> щего через него тока. 150

Наиболее простым решением задачи является применение для высоковольтных выпрямителей косвенного метода измерения выходного напряжения (рис. 7-11,а). Здесь сигнал рассогласования по напряжению подается -с делителя Ri-iR2 аналогового выпрямителя, а по току- с резистора Ri. Суммарный сигнал рассогласования подается на вход усилительного элемента Y с резистора Rz.

Аналоговым источником служит вспомогательный выпрямитель, нагрузочная характеристика которого идентична характеристике основного выпрямителя (рис. 7-11,6), а их отношения удовлетворяют условию

где Ua, - напряжение аналогового выпрямителя.

Поскольку ток первичной обмотки трансформатора в пределах линейной части кривой намагничивания про-лорционален току нагрузки, то изменения напряжения на аналоговом выпрямителе и резисторе Ri можно представить в виде

где

А/к1=Л/н]т2,1в=А/нр; p=UnlUi;

/гт2,1 = г02/и'1-коэффициент трансформации трансформатора; кв=ин/и2 - коэффициент передачи по напряжению выпрямителя.

Таким образом, по входному напряжению стабилизация осуществляется за счет поддержания с высокой точностью напряжения аналогового выпрямителя, а по току -путем изменения напряжения на аналоговом выпрямителе, которое зависит от изменения тока РЭ, протекающего через резистор Ri:

Af/a=A/Kii?i = A/Hp/?i. (7-55)

Используя (7-55), можно вычислить сопротивление резистора Ru

/?1>А[/а/А/к1. (7-56)

Особенностью стабилизатора, схема которого приве-денана рис. 7-11,а, является разделение низковольтных цепей управления и регулирования от цепей высокого напряжения.
