РЭ2 ДОЛЖНО быть больше отклонения напряжения выпрямителя АС/о при скачкообразном увеличении тока нагрузки.

В стабилизаторе с обратной связью по току нагрузки (рис. 8-1) напряжение на регулирующем транзисторе РЭ2 определяется током нагрузки. Максимальное напряжение на регулирующем транзисторе обеспечивается при минимальном токе нагрузки,а минимальное -при мак-

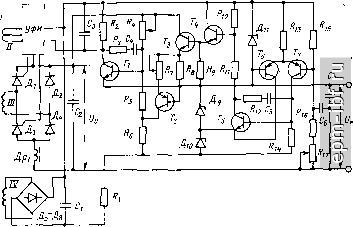

Рис. 8-2. Схема тиристорно-транзисторного стабилизатора напряжения последовательного типа.

симальном. Изменение напряжения на РЭ2 при изменениях тока нагрузки осуществляется узлом автоматической регулировки напряжения (УРН), который через ИЭх и У, воздействует на РЭ\, изменяя напряжение Uo (рис. 8-1). Введение узла УРН позволяет сохранить высокие динамические характеристики стабилизатора при мощности рассеяния на регулирующем транзисторе РЭ2 в 3-4 раза меньшей, чем в стабилизаторе без обратной связи по току нагрузки.

В качестве примера на рис. 8-2 приведена принципиальная электрическая схема тиристорно-транзисторного стабилизатора с обратной связью по току нагрузки.

Управление тиристорами Д] и Дз производится с помощью узла формирования импульсов (УФИ). Напряжение управления на узле УФИ подается с выхода усилительного транзистора Ту (с резистора R2). Синхрониза-

ция работы узла УФИ осуществляется напряжением вторичной обмотки трансформатора Тр\.

Узел автоматической регулировки напряжения УРН стабилизатора представляет собой эмиттерный повторитель (Гг, Pi, R&)-

При увеличении, например, тока нагрузки, возрастает падение напряжения на резисторе Ri, включенном в цепь эмиттера РЭ2 (Гз, Та), при этом возрастает ток транзистора Г2 и через резистор R. С увеличением тока через Re возрастает падение напряжения на делителе Рь, Re. Так как эмиттер Ti имеет фиксированный потенциал

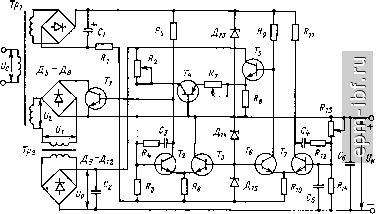

Рис. 8-3. Схема стабили,затора напряжения с двумя транзисторными регуляторами.

относительно общей точки (+(7н), определяемый напряжением на стабилитронах Дд, Дю, то ток через Ту и падение напряжения на R2 увеличиваются. Это приводит к увеличению угла зажигания а тиристоров Д], Дз и уменьшению выходного напряжения выпрямителя Uq. Напряжение на нагрузке f/н за счет транзисторного стабилизатора, содержащего РЭ2 (Гз, Г4), У2 (Ts, Те, Гт), ИЭ2 (Ди, Ri5, Rie, Rn), остается практически неизменным. Таким образом, при увеличении /н напряжение на РЭ2 уменьшается. При уменьшении /н напряжение на РЭ2 возрастает. Элементами входного регулятора напряжения являются ИЭ1 (Ri, R5, Re, Дэ, Дю), У\ (Ти R2), РЭх {Дх-Да), При /H=const и изменении напряжения

т

Ооном

сети t/c напряжение наР^а с определенной точностью будет поддерживаться постоянным.

В стабилизаторе с двумя транзисторными регуляторами (рис. 8-3) регулирующий элемент РЭ] (Гь Дб--Да) включен в цепь переменного тока до силового выпрямителя {Tpz, Дд- д12). Трансформатор Гр1 является понижающим, что позволяет использовать в схеме низковольтный транзистор Т\. Выходной регулятор представляет собой транзисторный стабилизатор с последовательно включенным регулирующим элементом РЭ2{Ть)- Узел автоматической регулировки напряжения по отклонению тока нагрузки включает в себя элементы Ti, Rj, Rz. Усилитель, с выхода которого осуществляется управление регулирующим элементом РЭх(Т\), содержит транзисторы Ti, Г3 {У\). Измерительный элемент ИЭ\ составляют R2, R3, Ди, д15.

Принцип работы схемы аналогичен рассмотренному

выше (рис. 8-2). Регулирование напряжения Uq в схеме на рис. 8-3 осуществляется P9i{Ti) за счет изменения амплитуды напряжения переменного тока на первичной обмотке (t/i) трансформатора Тр2.

На рис. 8-4 изображены переходные процессы отклонения напряжений выпрямителя Uq и регулирующего элемента РЭ2 при скачкообразном увеличении (момент ti) и уменьшении (момент 2) тока нагрузки /н для стабилизаторов без обратной связи и с обратной связью по току нагрузки.

Рнс. 8-4. Временные диаграммы напряжений на выходе выпрямителя (Uo) и на РЭ {Up2) при скачкообразном изменении тока нагрузки (а) в стабилизаторах без обратной связи (б, е) и с обратной связью (г, д) по току нагрузки.
