Использование на выходе двухконтурного стабилизатора транзисторного регулятора параллельного типа позволяет значительно уменьшить емкость LC-фильтра.

В стабилизаторах напряжения параллельного типа с двумя регуляторами выходной (транзисторный) регулятор Рг осуществляет стабилизацию выходного напряжения, а входной (дроссельный, тиристорный или транзисторный) Pi может осуществлять или стабилизацию напряжения на транзисторном регулирующем элементе РЭ2, или стабилизацию тока через РЭ2, или стабилизацию отношения напряжений на РЭ2 и на балластном резисторе к, включенном в цепь коллектора регулирующего транзистора [2].

Наиболее экономичной является схема стабилизатора напряжения со стабилизацией тока через регулирующий транзистор РЭ2, так как она имеет наибольший к. п. д. Структурная схема стабилизатора параллельного типа со стабилизацией среднего тока через транзисторный регулирующий элемент РЭ2 приведена на рис. 1-5.

Чтобы обеспечить малую динамическую нестабильность при скачкообразном изменении тока нагрузки А/н.и, среднее значение тока через РЭ2 (/кр2) должно удовлетворять условию

/к:р2А/н.и+/кр2 min- (8-15)

Если по условиям работы стабилизатора А/н.и=0, то

/Кр2/кр2 min, (8-16)

где

/кн.р2 max - максимальный начальный ток регулирующего транзистора РЭ2; /п -первая гармоника частоты пульсации выпрямленного напряжения.

При скачкообразном уменьшении тока нагрузки на А/н.и максимальное мгновенное значение тока через РЭ2 будет равно:

/кр2 7па*=2А/н.и+/кр2 mir. (8-18)

При скачкообразном увеличении тока нагрузки на А/н.и минимальное мгновенное значение тока РЭ2 будет равно /кр2

Чтобы выполнить условие (8-18), максимальное сопротивление балластного резистора Rk в цепи коллекто-

pa регулирующего транзистора РЭ2 должно выбираться по неравенству

Р

К max 2Д/и. + /

Кр2 min

(8-19)

и^. - мшшальяое напряжение на регулирующем элементе РЭ2 при максимальном токе 1кр2тах-

Мощность рассеяния на регулирующем транзисторе в установившемся режиме находится по формуле

р /г / вт<п - КЭ р2 mi л \

Кр2-

(8-20)

Максимальное значение мощности рассеяния на Tpi Ркргтах имеет место при максимальном выходном напряжении UnUnmax-

Наибольшее (пиковое) значение мощность Ркрг принимает в переходном режиме и определяется по формуле

Р =

* Н.П9

(8-21)

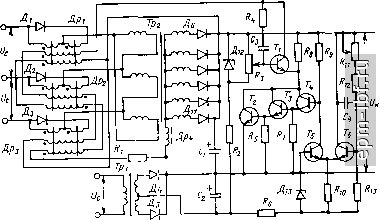

На рис. 8-5 приведена электрическая схема дроссель-но-транзисторного стабилизатора напряжения параллельного типа.

Рис. 8-5. Схема дроссельно-транзисторного стабилизатора параллельного типа.

транзисторный регулятор, состоящий из элеменФоЁ регулирующего (Гг, Ti, R5, R?, Rs), измерительного {Rii - Riz, Ci, Д13) и усилителя (Г5, Те, Rg, Rio), осуществляет стабилизацию выходного напряжения стабилизатора.

Дроссельный регулятор, состоящий из регулирующего {Др1 - Дрз, Д1~Дъ, Rl) и измерительного (Д12, Rz) элементов усилителя (Гь 4, Сз) и выпрямителя (Грг, Дб -Да. ДР4. Ci), осуществляет стабилизацию напряжения на резисторе Rz и, следовательно, тока через транзисторный регулирующий элемент Р5г.

При скачкообразном изменении тока нагрузки сначала изменяется ток через регулирующий транзистор, компенсируя изменение выходного напряжения. Потом дроссельный регулятор восстанавливает заданное значение тока через регулирующий транзистор. Постоянная времени восстановления определяется дроссельным регулятором и обычно составляет несколько периодов питающего напряжения. Сглаживание пульсаций активными фильтрами тиристорных и дроссельных стабилизаторов рассмотрено в гл. 9.

8-4. ОПРЕДЕЛЕНИЕ ВЫХОДНЫХ ПАРАМЕТРОВ

Стабилизатор напряжения с двумя транзисторными регуляторами (см. рис. 8-3) имеет полную структурную схему, изображенную на рис. 8-6. При этом коэффициенты передачи элементов стабилизатора по соответствующим воздействиям имеют следующие выражения:

AUn,

I J>r

At .

Рис. 8-6. Структурная схема стабилизатора напряжения (рис. 8-3) с двумя транзисторными регуляторами.
