Рис. 8-8. Характеристики управлении дросселей насыщения с внутренней обратной связью на сердечниках ОЛ при частоте 400 Гц.

обмоткой Wy. Разброс характеристик магнитопроводов в дросселе в схеме на рис. 8-7,а приводит к асимметрии полуволн напряжения на первичной обмотке трансформатора Тр. Дроссели Дрх-Дрг в схеме на рис. 8-7,6 должны быть выполнены на магнитопроводах, имеющих одинаковые характеристики. Если это условие не выполняется, то напряжения и токи первичных обмоток трехфазного трансформатора будут значительно отличаться. Для схемы на рис. 8-7,в достаточным условием симметрии токов в фазах обмоток трасформатора является идентичность характеристик двух магнитопроводов в каждом дросселе насыщения. Характеристики магнитопроводов в различных дросселях при этом могут сильно отличаться друг от друга. Объясняется это тем, что дроссели Др\ и Дрз включены по схеме без внутренней обратной связи и для них справедливо равенство ампер-витков IpW-pIywy. Так как среднее значение тока через Wy равно среднему значению тока /p=/i, то при йуу=йУр ток рабочих обмоток дросселей Дрь Дрз будет равен среднему значению тока /р дросселя Дрг- Дроссели насыщения с внутренней обратной связью, как правило, имеют еще одну обмотку wm (смещения) (см. рис. 8-9). Постоянный ток, протекающий через эту обмотку, создает магнитодвижущую силу /см (рис. 8-8), направленную навстречу Fy обмотки управления. С ее помощью можно производить выбор рабочей точки на характеристике управления дросселя насыщения.

Введем условные обозначения, необходимые для расчета дросселей насыщения:

2min

(8-33) 179

где Uzmax, Uzmin - максимзльное и минимальное напряжение вторичной обмотки трансформатора соответственно; ku - коэффициент, учитывающий падение напряжения в обмотках трансформатора; йг7=1,01--1,2 при частоте 400 Гц и feu= 1,02--1,4 при частоте 50 Гц [8];

и

Др max

и

Др min

(8-34)

ти определяется из характеристики управления дросселя (рис. 8-8); АВт -изменение индукции.

При колебаниях сети на ± 10 /, относительные значения максимальных напряжений на дросселе и

первичной обмотке трансформатора U\max для активной нагрузки (созф1) приведены в табл. 8-1.

Таблица 8-1

При включении дросселей насыщения в линию (рис. 8-7) для определения абсолютных значений напряжений /др£,д. и необходимо данные табл. 8-1 умножить на номинальное фазное напряжение.

Коэффициент трансформации силового трансформатора определяется по формуле

Uimaxku >

Максимальный эффективный ток обмоток дросселя насыщения

Дртах

hmax

(8-36)

где hmax -ток первичной обмотки трансформатора, соответствующий максимальному току нагрузки. 180

Д^2Дг07Б

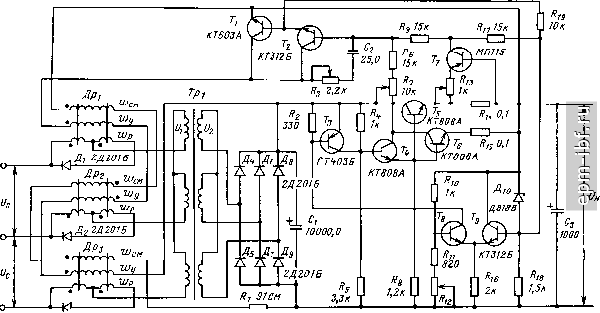

и. Рис. 8-9. Схема дроссельно-транзисторного стабилизатора последовательного типа.
