Зная коэффициент переключения, можно при помощи кривых на рис. 9-9 и выражений (9-8) -(9-13), (9-15) определить напряжение на вторичной обмотке трансформатора, диапазон изменений угла зажигания и коэффициент усиления регулирующего элемента. В однофазных управляемых выпрямителях со ступенчатым регулированием максимальное значение прямого напряжения на запертых тиристорах равно амплитудному значению напряжения, развиваемого на обмотке w <i. Максимальное значение обратного напряжения, так же как и в рассмотренных ранее схемах, определяется амплиту-

П„ = 1,2

О 30 во 30 120 ШОград

1,0 0,3

0,8 0,7

1 1,г ?,¥ 1,6 1,8 2,0

Рис. 9-12. Графики зависимости коэффициента мощности от угла зажигания для однофазных управляемых выпрямителей со ступенчатым регулированием.

Рис. 9-13. График зависимости минимального коэффициента мощности от коэффициента переключения для однофазных управляемых выпрямителей со ступенчатым регулированием.

дой напряжения на вторичной обмотке трансформатора. Наибольшее значение среднего тока через открытый тиристор равно половине тока нагрузки. Таким образом, выбор тиристоров определяется из условий

пр, зкр max

О )р max

откр, ср max

0,5/ , .

(9-29)

При выборе элементов схемы следует также учесть, что максимальное значение обратного напряжения на коммутирующем диоде равно напряжению, развиваемому на обмотке даг, а максимальное значение среднего тока через коммутирующий диод равно либо току нагрузки (для схемы на рис. 9-7,а), либо половине тока нагруз-206

ки (для схем на рнс. 9-7,6 и в). Выбор коммутирующих диодов определяется из условий

обр шах /2 и^а^/п^;

вп, ср т

для схемы рис. 9-7,6 и в

- ал max

Д

ч

вп, ср max

нтах/2.

(9-30)

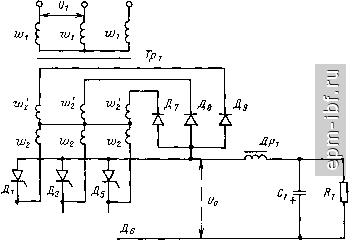

Рис. 9-14. Схемы трехфазных управляемых выпрямителей со ступенчатым регулированием.

ч

и

На рис. 9-12 приведены зависимости коэффициента мощности от угла зажигания а, построенные для ряда значений параметра Пп- Как следует из рис. 9-12, значения коэффициента мощности, изменяясь в интервале 0<а<я, имеют минимум, который зависит от коэффициента переключения Пц. Зависимость минимального коэффициента мощности %min от коэффициента переключения Пп, представленная на рис. 9-13, показывает, что при значениях коэффициента переключения Пп2 минимальный коэффициент мощности х^0,78, что обеспечивает хорошее качество загрузки сети переменного напряжения.

Помимо рассмотренных однофазных схем ступенчатое регулирование с успехом может быть применено в трехфазных мостовых выпрямителях. На рис. 9-14 приведены два варианта трехфазных мостовых схем управляемых выпрямителей со ступенчатым регулированием [34].

В приведенных схемах управление осуществляется тремя тиристорами (Д Дз, Дб). Диоды Дт, Дз, Дэ выполняют роль коммутирующих вентилей. Форма выпрямленного напряжения на входе фильтра при различных значениях угла зажигания а приведена на рис. 9-15. При значениях угла а, лежащих в пределах от нуля до Оп (рис. 9-15,а), коммутирующие вентили закрыты и не оказывают влияния на работу схемы. Характер работы схемы су-Рис. 9-15. Формы кривой вы- щественно меняется при прямленного напряжения трех- у^л^х а, больших Оп фазных управляемых выпрями- Q \К f; \ R пнтрпня

телей со ступенчатым регули- vPC У-10,0 и в). Ь интерва-рованием. ле времени между ад и а

а ж/з гж/З + а, и an а 4,/3
