Изображенное на рис. 9-21 устройство представляет собой однофазный мостовой управляемый выпрямитель с ведомой схемой управления. В качестве ведомого элемента используется насыщающийся реактор Дрг- Схема работает следующим образом. При полярности напряжения питания, соответствующей прямому напряжению тиристора Д4 до момента подачи на его управляющий электрод сигнала управления (МУ -Дрз не насыщен), оба тиристора (Д1 и Д4) заперты и напряжение между точками А и В равно U2. При этом под воздействием приложенного напряжения происходит размагничивание насыщающегося реактора. При подаче сигнала управления тиристор Д4 открывается, напряжение между точками А и В снижается до нуля и изменение индукции в реакторе прекращается.

При изменении полярности питающего напряжения тиристор Д4 запирается и напряжение между точками А и В вновь становится равным U2, при этом под воздействием приложенного напряжения происходит намагничивание магнитопровода и тиристор Д1 открывается. Поскольку полное изменение индукции в магнитопроводе за период должно быть равно нулю, угол зажигания тиристора Д1 всегда равен углу зажигания тиристора Д4, при этом сигнал управления тиристора Д1 представляет собой импульс с крутым передним фронтом. Таким образом, ведомая схема управления дает возможность осуществить равенство углов зажигания тиристоров во всем рабочем диапазоне.

Для запуска мощных силовых тиристоров широко используются маломощные тиристоры, являющиеся усилителями управляющего сигнала. Одна из таких схем приведена на рис. 9-22. В рассматриваемой схеме управление тиристорами Д1 и Де осуществляется тиристором Д4, который является усилителем управляющего сигнала.

Анод тиристора Д4 через ограничивающий резистор Rl соединен с одной из выходных шин силового выпрямителя, а катод через развязывающие диоды Дз и Д5 - с управляющими электродами тиристоров Д1 и Де- Такое включение тиристора Д4 обеспечивает усиление управляющего сигнала и подачу его на управляющий электрод силового тиристора (Д1 и Де), к которому приложено напряжение в прямом направлении. Управление тиристором Д4 осуществляется в данном случае МУ

с самонасыщением с выходом на постоянном токе Дрг-Рассмотренная схема дает возможность осуществлять управление двумя силовыми тиристорами при помощи одного маломощного тиристора.

На рис. 9-23 представлена еще одна схема управления трехфазным управляемым выпрямителем [36].

Управление углом зажигания тиристоров этой схемы осуществляется тремя однополупериодными магнитными усилителями Дрг, Дрз, Др1- Рабочая обмотка Шр каждого магнитного усилителя включена между соответ-

Рис. 9-23. Трехфазный мостовой управляемый выпрямитель с бестрансформаторной схемой управления на МУ.

ствующей фазой напряжения вторичной обмотки трансформатора и плюсовой шиной выходного напряжения выпрямителя. Такое включение рабочих обмоток обеспечивает подачу на каждую из них напряжения в течение той части периода, когда соответствующая фаза имеет отрицательный потенциал относительно плюсовой шины выпрямителя. При перемене полярности рабочая обмотка МУ шунтируется соответствующим силовым

неуправляемым вентилем Дз, Де либо Дд, смещенным в прямом направлении. Таким образом на рабочие обмотки МУ подается однополярное напряжение, что обеспечивает работу МУ в режиме самонасыщения без применения диодов обратной связи. При таком включении рабочих обмоток МУ всегда обеспечивается требуемая фазировка управляющего сигнала. Резисторы .i, Rs, Rt

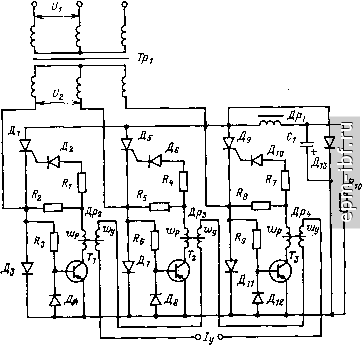

Рис. 9-24. Трехфазный мостовой управляемый выпрямитель с бестрансформаторной схемой управления на МУ и коммутирующих транзисторах.

помимо отвода тока намагничивания служат также для ослабления влияния силовых вентилей Дз, Де, Дэ на характеристику управления МУ. Для предотвращения ложных срабатываний тиристоров от тока намагничивания МУ в схеме используются кремниевые стабилитроны (Дг, Дб, Да), которые обеспечивают требуемое значение порогового напряжения.
