Где - коэффициент передачи выходного делителя; кц-коэффициент усиления предварительного каскада усилителя; Kjj - статическая крутизна прямой передачи в схеме с общим эмиттером /к= / (эб) транзистора Г,.

Так как транзисторный фильтр параллельного типа легко позволяет получить достаточно большие значения коэффициента сглаживания пульсаций, емкость Сх может быть уменьшена до значения, необходимого для предотвращения автоколебаний в цепи транзисторного фильтра.

Проведенный анализ легко распространяется на схему транзисторного фильтра последовательного типа, если учесть, что такой фильтр совместно с тиристорным стабилизатором составляют два источника, параллельно работающих на общее сопротивление нагрузки (см. рис. 9-34,6). Опуская промежуточные выводы, приведем только конечные выражения, которые будут необходимы при расчете фильтра.

Амплитудные значения переменной составляющей коллекторного тока выходного каскада последовательного транзисторного фильтра определяются следующими выражениями:

к т max

Дп minQ 1С

Kmmin Н^тахЧьС

(9-85)

где Яштах и Rnmin - максимзльное И минимальнос значения сопротивления нагрузки стабилизатора; qLc - коэффициент сглаживания пульсации LC-фильтра.

Максимально допустимый диапазон изменений среднего значения коллекторного тока выходного каскада находится из соотношения (9-71) с учетом этих выражений. Соотношения (9-73) -(9-76) и (9-78) полностью справедливы для последовательного транзисторного фильтра. При определении сопротивления резистора Ri и мощности, рассеиваемой на этом резисторе и на транзисторе выходного каскада, можно также использовать полученные ранее выражения (9-77), (9-79) -(9-81), предварительно заменив в них выходное напряжение

и-amin на раЗНОСТЬ f/доп Unmax, а Us max На f/доп 242

- Unmin, где f/доп - выходное напряжение дополнительного источника (см. рис. 9-34,6).

Для определения коэффициента сглаживания пульсации следует пользоваться выражениями

Сравнивая приведенные соотношения с выражениями, полученными ранее для транзисторного фильтра параллельного типа, нетрудно заметить существенный недостаток, присущий транзисторному фильтру последовательного типа. Коэффициент сглаживания пульсации и коллекторный ток выходного каскада такого фильтра определяются значением сопротивления нагрузки стабилизатора, которая является заданной при расчете и может изменяться в процессе работы в широких пределах. Зависимость параметров от сопротивления нагрузки создает определенные трудности нри проектировании фильтра, особенно при низких выходных напряжениях и больших токах нагрузки, когда для обеспечения приемлемого значения коллекторного тока выходного каскада фильтра и получения требуемого коэффициента сглаживания пульсаций приходится увеличивать коэффициент сглаживания пассивного фильтра. Поэтому транзисторный фильтр последовательного типа целесообразно использовать только при относительно высоких выходных напряжениях с целью уменьшения мощности рассеяния на транзисторе выходного каскада.

9-5. СХЕМЫ СТАБИЛИЗАТОРОВ И ОПРЕДЕЛЕНИЕ ВЫХОДНЫХ ПАРАМЕТРОВ

На рис. 9-37, 9-38 приведены примеры схем тиристорных стабилизаторов, в которых использованы изложенные рекомендации.

На рис. 9-37 изображена схема тиристорного стабилизатора выпрямленного напряжения с питанием от однофазной сети. Регулирующим элементом в схеме является однофазный мостовой управляемый выпрямитель (Дз, Дб, Дт, Де) с объединенными катодами тиристоров. Для уменьшения переменной составляющей на входе фильтра (Дрь Ci) выпрямитель выполнен по схеме со ступенчатым регулированием, которое осущест-

вляется при помощи коммутирующих вентилей (Дь Дг). Управление тиристорами Де, Д& производится магнитным усилителем Др2, выполненным по дифференциальной схеме с выходом постоянного тока.

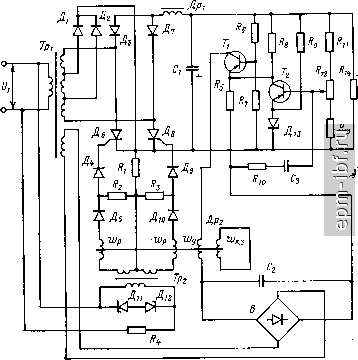

Рис. 9-37. Схема стабилизатора выпрямленного напряжения с питанием от однофазной сети.

Питание магнитного усилителя осуществляется от сети переменного тока через понижающий трансформатор Тр2. Для получения прямоугольной формы питающего напряжения МУ трансформатор Тр2 включен в сеть через ограничитель, выполненный на кремниевых стабилитронах Ди, Дп-

Схема сравнения состоит из кремниевого стабилитрона Д13 и выходного делителя R\u R12, Ris- Усиление сигнала рассогласования производится двухкаскадным усилителем, выполненным на транзисторах Г;, Гг- Коллек-244
