А

Основные данные

Чувствительность фотоэлемента . . , , . 112-160 мкА/лм

Спектральная чувствительность:

при Я, = 450 нм......... >40 мкА/мВт

при Я = 650 нм........ . >17мкА/мВт

Отношение спектральной чувствительности при X = 450 нм к спектральной чувствительности

при Я = 650 нм.......... 1,8-2,8

Темновой ток............ <5.10-i2 А

Напряжение питания наибольшее ..... 100 В

Наработка ............ >1000 ч

Критерий оценки:

чувствительность фотоэлемеита ....> 100 мкА/лм

Фотоэлемент для работы в звуковоспроизводящей аппаратуре, кинематографии, в автоматических, контрольных и измерительных устройствах.

Фотокатод - кислородно-серебряно-цезиевый, спектральная характеристика № 1. Оптический вход - боковой. Диаметр рабочей площади фотокатода 45 мм. Оформление - стеклянное, со специальным цоколем. Масса 55 г.

Выводы электродов: / - аиод; /С - фотокатод.

Основные данные при Uam = 240 В

Чувствительность фотоэлемента

Темновой ток.......

Напряжение питания наибольшее

>75 мкА/лм <:!0- А 300 В

Наработка (прн е - 0,0024-0,05 лм, ;? =

= 200 кОм)............>700 ч

Критерий оценки:

средняя чувствительность фотоэлемента . >;25 мкА/лм

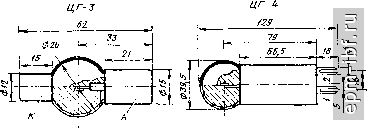

ЦГ-3, ЦГ-4

Фотоэлементы для работы в звуковоспроизводящей аппаратуре кинематографии, в автоматических и измерительных устройствах.

Фотокатод - кислородно-серебряно-цезиевый, спектральная характеристика № 1. Оптический вход - боковой. Диаметр рабочей площади фотокатода: для ЦГ-3 26 мм, для ЦГ-4 38 мм. Оформление -- стеклянное. Масса: ЦГ-3 15 г, ЦГ-4 48 р.

Выводы электродов 1(К) - фотокатод; 2(A) - анод.

Основные данные

при Упит = 240 В

Чувствительность фотоэлемента ..... >100 мкА/лм

Темновой ток............ Ю А

Напряжение питания наибольщее..... 300 В

Наработка (при е = 0,002-нО,05 лм, /? =

= 200 кОм)............ >700 ч

Критерий оценки:

средняя чувствительность фотоэлемента , 25 мкА/лм

раздел одиннадцатый ФОТОЭЛЕКТРОННЫЕ УМНОЖИТЕЛИ

11.1. ОБЩИЕ СВЕДЕНИЯ И РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ

Основное назначение фотоэлектронных умножителей (ФЭУ) заключается в преобразовании световых сигналов в электрические и усилении слабых фототоков.

.В зависимости от назначения и предъявляемых требований У бывают одиокаскадными и многокаскадными.

Однокаскадные ФЭУ (ФЭУ-1, ФЭУ-2, ФЭУ-4, ФЭУ-5 ФЭУ-6) имеют Однократное усиление и предназна'оются для сравнительно небольшого усиления фототока. По конструкции эти ФЭУ аналогичны вакуумным фотоэлементам и имеют анод, фотокатод и дополнительный электрод, называемый эмиттером (динодом).

Фотокатод служит источником первичных электронов, а эмиттер - источником вторичных электронов. Часть первичных электронов попадает на эмиттер и создает вторичный ток. В выходной цепи анода общий ток равен сумме первичного тока катода и вторичного тока эмиттера. Для выбора рабочего режима однокаскадных фотоумножителей пользуются типовой вольт-амперной характеристикой, представленной в справочных данных.

Многокаскадные ФЭУ имеют светочувствительный фотоэлектронный катод, фокусирующую систему, умножительную систему и коллектор - анод. Световые сигналы, попадая на полупрозрачный фотокатод, вызывают ток эмиссии, пропорциональный интенсивности падающего света. Поток электронов, сфокусированный электронно-оптической системой, попадает в умножительную систему, где происходит усиление электрического сигнала.

Умножительная система состоит из нескольких эмиттеров (динодов), число которых может быть различным, однако обычно не превышает 19. Площадь первого эмиттера, как правило, значительно меньше площади фотокатода, поэтому для фокусирования фотоэлектронов применяются различные электронно-оптические системы (системы с электростатической фокусировкой электронного пучка), аналогичные тем, что используются в электронно-лучевых трубках.

Испускаемые фотокатодом электроны под действием приложенного с делителя напряжения попадают на первый динод (источник вторичных электронов). Каждый последующий эмиттер по отношению к предыдущему тоже является источником вторичных электронов, и так как на каждый эмиттер подается соответствующим образом подобранное повышающее напряжение питания, то электронный поток переходит от одного эмиттера к другому, увеличиваясь за счет вторичной эмиссии.

Вторичные электроны, выбитые из последнего эмиттера, попадают на анод и создают ток во внешней пени, который значительно превосходит первичный фототок, эмитируемый с фотокатода.

Распределение напряжения между фотокатодом, эмиттерами и анодом фотоумножителя осуществляется с помощью делителя напряжения.

Обычно фотокатод имеет отрицательный потенциал, анод заземляется. Такая схема обладает меньшей паразитной емкостью анода, позволяет более просто измерять средний выходной ток и включать выход при-Типовая схема соединения фотоумно- ора на согласованный ка-жителя с делителем напряжения бель. 1ок делителя должен
