Неравномерность чувствительности может существенно изменить результаты измерений, если в процессе измерений световое пятно может перемещаться по площади фотокатода. Неравномерность чувствительности можна частично скорректировать, поместив около фотокатода матовое стекло, равномерно, рассеивающее световой поток по поверхности катода. Это приводит, однако, к падению чувствительности.

При использовании ФЭУ для регистрации узких световых пучков надо учитывать неравномерность зонной характеристики и предусматривать в аппаратуре возможность настройки на зону с лучщими параметрами.

Для надежной работы ФЭУ в процессе эксплуатации необходимо учитывать следующие правила н рекомендации:

1. Стабильность работы ФЭУ зависит от стабильности источников питания, рабочий режим которых устанавливается в течение определенного времени. Это время в зависимости ит вида аппаратуры может колебаться от нескольких минут до I ч и более.

2. В делителе напряжения должна быть предусмотрена возможность регулировки рабочего напряжения питания в соответствии с указанием в технической документации на прибор.

3. Для уменьщения влияния магнитных полей рекомендуется применять экранировку баллона ФЭУ, особенно это необходимо если в процессе измерений меняется ориентация ФЭУ.

4. Должны быть приняты меры, исключающие возможность попадания паразитных рассеянных световых потоков на баллон и фото катод ФЭУ.

5. Во всех случаях следует по возможности снижать температуру фотокатода, так как при уменьшении температуры снижается темновой ток и улучшается работа фотокатода.

6. Интенсивное освещение ФЭУ при поданных напряжениях питания ведет к утомляемости фотокатода, снижению выходных параметров, изменению спектральной характеристики и, кроме того, вызывает увеличение темнового тока.

7. Питание ФЭУ может производиться как от отдельных источников питания, например сухих батарей, так и от одного источника питания через делитель напряжения.

8. При выборе номиналов сопротивлений резисторов необходимо учитывать, что ток, проходящий через делитель напряжения, должен не менее чем в 10 раз превышать анодный ток ФЭУ, а сопротивления отдельных резисторов делителя могут отличаться от поминала не более чем на 10%.

В случае использования ФЗУ в импульсном режиме необходимо шунтировать последние звенья делителя конденсаторами, так как в последних каскадах происходит отбор с эмиттеров больших импульсов тока, что может вызвать значительные скачки напряжения, нарушающие нормальную (стабильную) работу ФЭУ.

В справочнике в разд. 11.3 приведены данные новых приборов -- вторично-электронных умножителей (ВЭУ). Вторично-электронные умножители находят широкое применение в ядерной физике, космических исследованиях, метрологии и др. Приборы предназначены для регистрации заряженных частиц малых энергий, а также жесткого ультрафиолетового и мягкого рентгеновского излучений. Эти излучения сильно поглощаются веществом оболочки, поэтому вторично-электронные умножители изготавливаются с открытым входом.

Первый динод в жалюзийных ВЭУ (ВЭУ-1; ВЭУ-2 ВЭУ-5) и начало канала в каналовых ВЭУ (ВЭУ-4; ВЭУ-6) являются катодами - непосредственными приемниками исследуемого излучения.

Достоинство ВЭУ - устойчивость параметров к воздействию воздуха, а каналовых ВЭУ, кроме того, малые габариты, масса и удобство в эксплуатации.

Вторично-электронные умножители ВЭУ-1, ВЭУ-2 имеют встроенный делитель напрял<ения, в ВЭУ-4, ВЭУ-6 функции делителя напряжения выполняют собственно каналовые эмиттеры.

11.2. СПРАВОЧНЫЕ ДАННЫЕ ФОТОЭЛЕКТРОННЫХ УМНОЖИТЕЛЕЙ

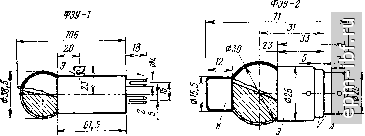

ФЭУ-1, ФЭУ-2

Фотоэлектронные умножители для звуковоспроизводящей аппаратуры кинематографии и автоматических контрольных и измерительных устройств.

Фотокатод - сурьмяно-цезиевый, спектральная характеристика № 2. Оптический вход - боковой. Число каскадов усиления 1. Оформление - стеклянное Масса 50 г.

Изоляция

Основные данные

при Удит = 220 В; Уэ.к= 170 В

Анодная чувствительность ....... >0,4 А/лм

Темновой ток............ Ю А

Наработка............. >150 ч

Критерий оценки:

анодная чувствительность ...... >0,35 А/лм

Фотоэлектронный умножитель для измерительной аппаратуры,

работающей в видимой и ультрафиолетовой областях спектра. Фотокатод - сурьмяно-калиево-натриево-цезиевый, спектральная характеристика Ш И. Оптический вход - боковой. Диаметр рабочей площади фотокатода 10X25 мм. Число каскадов усиления 1. Оформление - стеклянное, с двумя выводами-колпачками. Масса 18 г.

Основные данные

при (Упит = 240 В

Область спектральной чувствительности . . 215-830 нм Спектральная чувствительность;

при А. = 600 нм ......... >60 мкА/мВт

при А. = 400 нм ......... >200 мкА/мВт

Анодная чувствительность ....... >600 мкА/лм

Темновой ток............ <10- А

Наработка.............. :200 ч

Критерий оценки:

анодная чувствительность...... >-550 мкА/лм

ФЭУ-5, ФЭУ-6

Фотоэлектронные умножители для спектрального эмиссионного анализа в видимой области спектра.

8,5\

ч

А

Фотокатоды: ФЭУ-5 - сурьмяно-цезиевый, ФЭУ-6 - сурьмяно-цезиево-калиевый. Оптический вход - боковой. Диаметр рабо -чей части катода 25 мм. Число каскадов усиления 1. Оформление - стеклянное, с двумя выводами-колпачками. Масса 70 rs

Основные данные

Область спектральной чувствительности, нм Спектральная чувствительность при Я = 400 нм,

мкА/мВт.............>150

Анодная чувствительность, мкА/лм .... >150 - Фототок при Я = 215 нм, А......-ЫО -

ФЭУ-5 ФЭУ-6

160- 650 160- 650 >200
