Основные данные

пр,1 Un - 6,3 В; (/аз = 15 кВ

Яркость свечения экрана........ > 6000 кд/м^

Яркость паразитного свечения...... < 0,05 кд/м^

Ток накала ............ 0,27-0,33 А

Ток утечки:

между катодом и модулятором..... < 5 мкА

между катодом и подогревателем . . . . < 30 мкА

Напряжение 1-го анода.......... О-400 В

Напряжение модулятора запирающее .... -25-;-75 В

Напряжение модуляции ........ < 35 В

Время готовности .......... < 2 мин

Междуэлектродные емкости.

модулятор - все электроды ..... < 10 пФ

катод - все электроды....... < 8 пФ

Наработка ............. > 500 ч

Критерии оценки:

яркость свечения экрана ....... > 4000 кд/м^

напряжение модуляции....... < 50 В

Предельные эксплуатационные данные

Напряжение накала, В....... 5,7

Напряжение 1-го анода, В....... -

Напряжение 2-го анода, кВ......, 15

Напряжение модулятора, В......, -200

6,9 400 16 О

Кинескоп для работы в телевизионной аппаратуре в сочетании с

оптическим устройством. Фокусировка луча - электростатическая. Отклонение луча -

электромагнитное. Экран - зеленого свечения. Оформление -

стеклянное, бесцокольное. Масса 300 г.

Кинескоп для работы в телевизионной аппаратуре.

Фокусировка луча - электростатическая. Отклонение луча - электромагнитное. Оформление - стеклянное, бесцокольное (РШ20В). Масса 200 г.

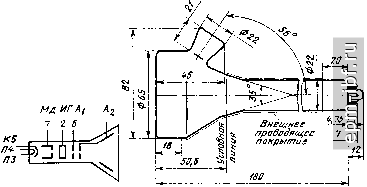

Габаритный чертеж, как у 6ЛК7И.

7 S

Основные данные при (Ун = 6,3 В; (Уа = 15 кВ

Разрешающая способность:

в ценгре экрана 500 ли:шй

в углах экрана ..... ..... > 450 линий

Яркость свечения экрана........ > 10 000 кд/м'*

Ток накала ............ 0,27-0,33 А

Ток утечки:

между катодом и модулятором..... < 5 мкА

между катодом и подогревателем . . . . < 30 мкА

Напряжение фокусирующего элеюрода . . . 0-400 В

Напряжение модулятора запирающее . . . -45н-100 В

Напряжение модуляции ........ 15-40 В

Положение неотклоненного пятна . . . . < 5 мм

Время готовности..... ..... < 2 мин

Междуэлектродные емкости

модулятор - все электроды ..... < 10 пФ

катод ~ все электроды....... < 8 пФ

Наработка ............ 1000 ч

Критерии оценки:

яркость свечения экрана ...... > 7000 кд/м^

напряжение модуляции....... < 50 В

Предельные эксплуатационные данные

Напряжение накала, В........5,67

Напряжение анода, кВ........15

Напряжение фокусирующего электрода, В . . -50

Напряжение модулятора, В . .....-200

Напряжение между катодом и подогревателем, В ...............-135

6,93 16,5

500 -1

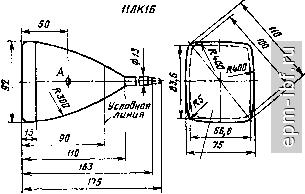

11ЛК1Б, 11ЛК2Б

Кинескопы G прямоугольным экраном н углом отклонения луча по диагонали 55° для работы в полупроводниковых приемниках черно-белого телевидения и другой телевизионной аппаратуре.

Фокусировка луча - электростатическая. Отклонение луча - магнитное. Экран белого свечения. Оформление - стеклянное,

Ра5очая часть экрана

11ЛКгБ

11ЛК1Б - бесцокольиое (РШ21а), 11ЛК2Б-с гибкими выводами. Масса 0,35 кг. Схема соединения электродов, как у ЗЛК2Б.

Основные данные при 1/н = 1.35 В; (Ууск = 300 В

11ЛК1Ь 11ЛК2Б

Режим \ Р^жнм Б

Разрешакицая способность линий:

в центре экрана .........> 550 > 450 > 550

в углах экрана..........5* 450 350 : 450
