анодная чувствительность (при Упит =

= 2,7 кВ)........... 300 А/лм

эффективность счета фотонов на длине волны 694 нм .......... >1,6%

Предельные эксплуатационные данные

Ток анода наибольший......... 100 мкА

Напряжение питания наибольшее..... 1995 В

ФК Я1 13 Z п 3 м 4 т 5 3 6

2Г

й

ж

Типовая схема делителя иапряжеиия ФЭУ-136. Делитель напряжения - равномерный. Сопротивление звена делителя й<0,3 МОм. Число конденсаторов и их емкости выбираются в зависимости от параметров импульса анодного

/ - к нагрузке; -к аноду; III -к источнику питания; /V -к фотокатоду;

V - к динодам

ФЭУ-138

Фотоэлектронный умножитель для преобразования потока излучения в электрические сигналы.

Фотокатод - непрозрачный арсе-нид-галлиевый иа металлической подложке. Оптический вход - торцевой. Диаметр рабочей площади фотокатода 4 мм. Число каскадов усиления 11. Оформление - стеклянное, бесцокольное (РШ40). Масса 30 г.

Схема соединения электродов и типовая схема делителя напряжения, как у ФЭУ-112.

Основные данные

Спектральная чувствительность фотокатода

при Я = 840 нм......... >8.10-и А/Вт

Чувствительность фотокатода 200 мкА/лм

Темновой ток........... З.Ю * А

Ток анода............ <10 мкА

Световой эквивалент шума темнового тока <10i2 лм/Гц1/2 Эквивалент шума темнового тока при Я =

= 840 нм............ <2,5-10- лм/Гц/2

Напряжение питания....... . <?1,9 кВ

1123

Нестабильность.......... <10%

Наработка........... . >1000 ч

Критерии оценки:

чувствительность фотокатода .... >150 мкА/лм

спектральная чувствительность при А, =

= 840 нм .......... >6-10-з А/Вт

темновой ток ........ <:5-10-8 А

напряжение питания...... <:2,1 кВ

11.3. СПРАВОЧНЫЕ ДАННЫЕ ВТОРИЧНО-ЭЛЕКТРОННЫХ УМНОЖИТЕЛЕЙ

ВЭУ-1 А, ВЭУ-1 Б, ВЭУ-2А, ВЭУ-2Б, ВЭУ-2В

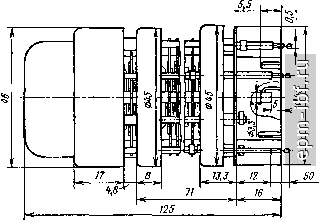

Вторично-электронные умножители с электростатической фокусировкой электронов и открытым входом для регистрации заряженных частиц в масс-спектрометрической аппаратуре. Катод - первый динод. Вход - торцевой, открытый. Форма входного окна - круглая. Диаметр входного окна 19 мм Число динодов 25. Рабочая площадь катода 16X16 мм. Делитель напряжения - встроенный. Выводы электродов: / - управ-

ляющий электрод; 2 - первый динод; 3 - делитель; 4 - элек- I \ трод экранирующий; О - ос- 4-:

трод экранирующий; О нование; К - коллектор.

1 Z 3 40

Основные даииые

Темновой ток, приведенный ко входу:

ВЭУ-1А, ВЭУ-2А......... >5-10- А

ВЭУ-1 Б, ВЭУ-2В......., . <10- А

ВЭУ-2Б............ <!2-10- А

Ток встроенного делителя напряжения . . . 50-150 мкА

Напряжение питания.......... <4,0 кВ

Напряжение между источником электронов и

первым динодом........... 200-600 В

Напряжение между управляющим электродом

и первым динодом......... . 20±10 В

Коэффициент усиления-

ВЭУ-1А, ВЭУ-1Б........ , >10

ВЭУ-2А, ВЭУ-2Б, ВЭУ-2В ..... >10

Наработка ... ........ >1000 ч

Критерий оценки

напряжение питания....... . <5,0 кВ

Предельные эксплуатационные данные

Ток на выходе наибольший ...... 5 мкА

Напряжение питания иаибольшее , , , . , 5 кВ

С

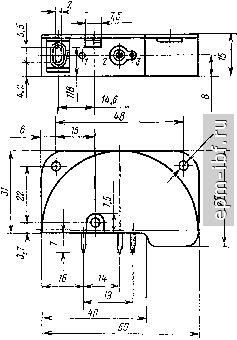

Вторично-Электронный умножитель кана-лового типа с электростатической фокусировкой электронов и открытым входом для регистрации заряженных частиц малых энергий, ультрафиолетового

3anrS 0 3,5
