Тиратрон для генерирования колебаний высокой частоты, а также для работы в качестве коммутирующего элемента импульсных схем.

Наполнение - водородное. Оформление - металлокерамическое. Масса 8 кг.

Основные данные

Ток накала подогревателя катода..... 48-57 А

Ток накала генератора водорода...... 2,4-4,5 .

Ток накала газопоглотителя....... 11-18 А

Время запаздывания тока анода...... 0,05-0,5

Время установления запаздывания тока анода . <5 мин Разброс фронта импульса тока анода от импульса

к импульсу................. <0,005 .мкс

Напряжение поддержания разрядт........ <:300 В

Время готовности ............... <:12 мин

Наработка................... >1000 ч

мкс

Предельные эксплуатационные данные

Напряжение накала, В............. 6,2

Напряжение анода прямое, кВ..... . . . 8

Напряжение анода обратное, кВ ........ -

То же в генераторном режиме, кВ ...... . -

Время разогрева катода, мин.......... 12

Данные импульсов тока в цепи анода:

ток анода (амплитудное значение), А . . . . -

ток анода (среднее значение), А ...... -

частота повторения, имп/с ......... -

частота повторения в генераторном пакетно-

импульсном режиме, имп/о ,....... -

длительность, мкс......... -

крутизна фронта, А/мкс....... -

Данные поджигающего импульса в цепи сетки:

напряжение, В.......... 1000

30 5 20

3000 3 100

2000 10 2000

длигельность, мкс . . ......15

крутизна фронта, В/мкс....... 2000

ток сеткн (амплитудное значение), А . . 10

ТГИ 1-5000/50

Тиратрон для работы в качестве коммутирующего прибора в линейных модуляторах.

Наполнение - водородное. Оформление - металлокерамическое. Охлаждение - жидкостное. Масса 16 кг.

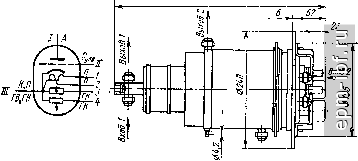

Вход 1 и Выход t предназначены д.чя жидкостного охлаждения анода, Вход 2 и Выход 2 - для жидкостного охлаждения катода и сетки

Основные данные

Ток накала катода и геттерного насоса .... 178-202 А

Ток накала генератора водорода .... 2,3-3,2 А

Время запаздывания тока анода..... 0,35-0,7 мко

Время установления запаздывания тока анода . <2 мин Разброс фронта импульса тока анода от импульса

к импульсу............ <:0,005 мко

Время готовности........... <10 мин

Наработка ............. >1000 ч

Предельные эксплуатационные данные

Мин. Макс,

Напряжение накала катода и геттерного насоса

В ............... 6 6,6

Напряжение накала генератора водорода, В . , 6,1 6,5

Напряжение анода, кВ........10 50

Напряжение анода обратное, кВ......- 5

Данные импульсов тока в цепи анода:

ток анода (амплитудное значение), А . . - 5000

ток анода (среднее значение), А .... - Ю

частота повторения, имп/с......40 125

19* 579

длительность, мкс ... ..... - ~ 16

крутизна фронта, А/мкс ...... - 15000

Данные импульсов в цепи сетки:

напряжение, В.......... 1200 2500

частота повторения, имп/с...... 40 125

длительность, мкс......... 3 16

крутизна фронта, В/мкс....... 2500 5000

ток сетки (амплитудное значение), А , , 20 -

ТГУ1-1/1

Таситрон для работы в непрерывно-импульсном и импульсно-кодовом режимах. Наполнение - водородное. Оформление - Стеклянное, миниатюрное (РШ8). Масса 20 г Выводы электродов: /, 2, 3, 7, 8 - сетка, 4 - подогреватель; 5,9 - катод, подогреватель, подогреватель генератора водорода; 6 - подогреватель генератора водорода.

Основные данные

при Ун = 6,3 В; {/а = 1 кВ; /а = 100 000 имп/с

Ток накала.............1,8-2,2 А

Напряжение поддержания разряда.....<:б0 В

Наработка.............5250 ч

Предельные эксплуатационные данные

6 0,1

Напряжение накала, В........

Напряжение анода прямое и обратное, кВ . .

Мощность, рассеиваемая анодом, Вт . . . .

Время разогрева,мин .... ....

Температура баллона, °С . . . . ...

Данные импульсов тока в цепи анода:

ток анода (амплитудное значение), А . . ток анода в импульсном режиме (среднее

значение), А..........

ток анода в режиме постоянного тока (среднее значение), А.........-

частота повторения, имп/с......-

то же при работе в импульсно-кодовом режиме (усредненное значение), имп/с . -

длительность, мкс.........0,5

интервал между импульсами, мкс ...

Данные сеточной цепи:

напряжение смещения, В.......-100

ток сетки, А........... 0,4

сопротивление резистора в цепи сетки, кОм . -

6,6 1

- 0,015

- 0,04

- 100000

- 50 ООО 10

2,5 -

-200 1
