356789 10

Основные ханные

Яркость свечения .......... 250--500 кд/м^

Угол обзора ............ >80°

Ток накала............. lOOrjrlO мА

Ток анода-сегмента.......... <0,8 мА

Ток анодов суммарный......... 3,5-5 мА

Ток сетки ............. 12-17 мА

Напряжение накала ......... 1,5±0,15В

Напряжение анодов и сетки:

в статическом режиме....... 25-30 В

в импульсном режиме....... 50-70 В

Наработка ............. >5000 ч

Примечание. Для получения цифр и букв рекомендуется подключать выводы анодов следующим образом: цифра 1 - 3, 5; цифра 2 - 5, 6, 7, 9, 10; цифра 3 - 3, 5, 6, 7, 10; цифра 4 - 3, 5, 7, 8; цифра 5 - 3, 6, 7, 8. 10; цифра 6-3, 6, 7, 8, 9, 10; цифра 7 - 3, 5, 6; цифра 8 - 3, 5, 6. 7, 8, 9, 10: цифра 9 - 3, 5, 6, 7, 8, 10: цифра 0 - 3, 5, 6, 8, 9, 10; точка - 4, буква А - 3, 5, 6, 7, 8, 9; буква Б - 3, 6, 7, S, 9, 10; буква Г - 5, 8, 9; буква Е - 6, 7, 8, 9. 10; буква 3 - 3. 5, 6, 7. 10; буква Н - 3, 5, 7. 8. 9; буква О - 3, 5, 6, 8, 9. 10; буква П - 3, 5, 6, 8, 9; буква Р - 5, 6, 7, 8, 9; буква С - 5, 8, 9, 10; буква У - 3, 5, 7, 8, 10; буква Ч - 3, 5, 7, 8.

ИВ-12

Индикатор вакуумный люминесцентный одноразрядный для отображения информации в виде цифр и букв.

Оформление - стеклянное, миниатюрное. Индикация производится через боковую поверхность баллона. Размер знакоместа 14,6Х Х21 мм. Изображение формируется из светящихся анодов-сегментов. Цвет свечения - зеленый. Масса - 12 г.

Индикатор вакуумный люминесцентный одноразрядный для отображения информации в виде цифр, букв и точки.

Оформление - стеклянное, миниатюрное. Индикация производится через боковую поверхность баллона. Размер знакоместа 14,6Х Х21 мм. Изображение формируется из светящихся анодов-сегментов. Цвет свечения - зеленый. Масса 11 г.

Выводы электродов: / - катод, проводящий слой на внутренней поверхности баллона; 2 - сетка (маска); 3-10 -- аноды-сегменты; -- катод.

Выводы электродов; 1,5-10 - аноды-сегменты; 2 - катод; 3 - катод, проводящий слой на внутренней поверхности баллона; 4 - сетка (маска).

1 5 6 7 8 9 Ю

Основные данные

Яркость свечения ......... 300-500 кд/м^

Угол обзора ........... 80°

Ток накала............ 100±10 мА

Ток анода-сегмента......... <0,8 мА

Ток анодов суммарный......... 3,5-5 мА

Ток сетки............. 12-17 мА

Напряжение накала.......... 1,5±0,15 В

Напряжение анодов и сетки:

в статическом режиме....... 25-30 В

в импульсном режиме ........ 50-70 В

Наработка............. >5000 ч

Примечание. Для получения букв и цифр рекомендуется подключать выводы анодов следующим образом: цифра 1 -6, 7; цифра 2-1, 5, 7, 8, 9; цифра 3-5, 6, 7. 8, 9; цифра 4 - 6, 7, 9, 10; цифра 5 - 5. 6, 8, 9, 10; цифра 6 - /, 5, 6, 8, 9, 10; цифра 7 - 6, 7, 8; цифра 8 - /, 5, 6, 7, 8, 9, 10; цифра 9 - 5, 6, 7, 8, 9, 10; цифра 0 - 1, 5, 6, 7, 8, 10; буква А - /, 6, 7, 8, 9, 10; буква Б - /, 5, 6, 8, 9, 10; буква V - 1, 8, 10: буква Е - /, 5. 8; 9, 10; буква 3 - 5, 6, 7, 8, 9; буква Н - /, в, 7, 9, 10; буква О - /, 5, 6, 7, 8, 10; буква П - е. 7, В, 10: буква Р- 1, 7, S, 9, 10; буква С - /, 5, 8. 10; буква У - 5, 6, 7, 9, 10: буква Ч -6. 7, 9, 10.

ИВ-17

Индикатор вакуумный люминесцентный одноразрядный для отображения информации в виде цифр, букв русского и латинского алфавитов, двух запятых и других знаков и символов. Оформление - стеклян-

ное. Индикация производится через боковую поверхность баллона. Размер .знакоместа 10X16 мм. Изображение формируется из светящихся анодов-сегментов. Цвет свечения - зеленый. Масса 15 г.

С

23 1587 8 9 Ю131415/517131320J

Г п

Выводы электродов: 2-10, 13-21 - аноды-сегменты; /, - катод, проводящий слой на внутренней поверхности баллона; 12 - сетка.

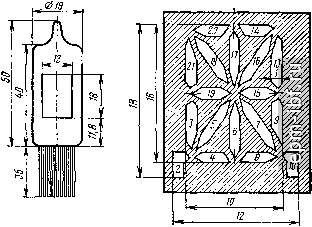

Расположение и условное обозначение анодов-сегментов ИВ-17

Основные данные

Яркость свечения.........., 300-500 кд/м*

Угол обзора............ >80°

Ток накала............. 47±5 мА

Ток анода-сегмента.......... <0,8 мА

Ток анодов-сегментов суммарный ..... 2,5-4 мА

Напряжение накала.......... 2,4+о 25 В

Напряжение анодов и сетки:

в статическом режиме (постоянное) . . . 25-30 В

в импульсном режиме ....... 50-70 В

Скважность............. >23

Наработка............. >3000 ч

Примечание. Для получения цифр и знаков рекомендуется подключать выводы анодов следующим образом: цифра I-3, 21 или 6, 17 или 9, 13; цифра 2 - 4, 5, 17, 19 20, 21; цифра 3 - 4, 6, 17. 19, 20 или 8, 9, 13, 14, 15: цифра 4 -в, 17. 19, 21 или 9, 13. 15, П; цифра 5 - 4, 6, 19, 20, 21 или 8, 9, 14, 15, 17; цифра 6 - 3, 4, 6, 19, 20, 21 или 6, 8, 9, 14, 15. 17; цифра 7 - 6, 17. 20 или 9, 13, 14; цифра 8 - 3, 4, 6, 17, 19, 20, 21 или 6, 8, 9, 13, 14, IS, 17; цифра 9 - 4, 6, 17, 19. 20, 21 или 8. 9. 13, 14, 15, 17; цифра 0 - 3, 4, 6, 17. 20. 21 или

6. 8. 9. 13, 14, 17; запятая - 2 или 10; буква А -5, 9. 13, 15, 16; буква Б - 3. 4, 8, 9, 14, 15, 19, 20, 21; буква В - 3, 4, 8, 9. 14, 15, 16, 19, 20, 21; буква Г -3, 14, 20, 21; буква Д - 2, 4, 5, 8, 9, 10, 13, 16; буква Е - 3, 4, 8, 14, 15. 19, 20, 21; буква Ж - 5, 6, 7, 16, 17, 18; буква 3-4, 8, 9, 13, 14, 15, 19. 20; буква И -3, 5, 9, 13, 16, 21; буква К -3, 7, 16, 19, 21; буква Л -5, 9, 13, 16; буква М -а, 9, 13. 16, 18, 21; буква Н-3,9, 13, 15, 19, 21; буква О - 3, 4. 8, 9, 13, 14, 20, 21; буква П -3, 9, 13, 14, 20. 21; буква Р - 3, 13, 14, 15, 19. 20. 21; буква С -3, 4, 8, 14, 20, 21; буква 1 - 6, 14, 17, 20; буква V - 4, 8, 9. 13. 15, 19, 21; буква Ф - 3, 5. 6, 7, 9, 13, 16, 17, 18, 21; буква Ч - 9, 13. 15. 19. 21; Ьуква Ш -3, 6, 9, 13, 17. 21; буква Щ - 3, 6. 9, 10, 13, П, 21; буква Ю - 3,

7, 9, 13, 16, 19, 21; буква Я - 5, 9, 13, 14, 15, 19. 20, 21,
