Индикатор вакуумный люминесцентный многоразрядны й для отображения информации в виде цифр, точки н знаков.

Оформление - стеклянное. Индикация производится через боковую поверхность баллона. Размер знакоместа 5,4Х 10,5 мм. Число разрядов девять. Изображение формируется из светящихся анодов-сегментов. Цвет свечения - зеленый. Масса 30 г.

Выводы электродов: / - катод, проводящий слон внутренней поверхности баллона; 2 - И]...Ид - аноды-сегменты с -го по 8-й

Z 3 4 5 6 7 8 9 70 11 17.

7J*J7j4-J *p d °i\

1 1318

разряд; 5 - Ж1...Жд - аноды-сегменты с 1-го по 8-й разряд; 4 -- ei...ea - аноды-сегменты с 1-го по 8-й разряд; 5 - Д1...Д8 - аноды-сегменты с 1-го по 8-й разряд; 6 - Д9 - анод-сегмент 9-го разряда; 7 - Гд - анод-сегмент 9-го разряда; S -- ад - анод-сегмент 9-го разряда; 9 - Г1...Гд - аноды-сегменты с 1-го по 8-й разряд; 10 - Bi...B8 -аноды-сегменты с 1-го по 8-й разряд; 11 - 6i...6g - аноды сегменты с 1-го по 8-й разряд; 12 - ai-...ag - аноды-сегменты с 1-го по 8-й разряд; 18 - катод; 14 - сетка 9-го разряда; 15 - сетка 1-го разряда; 16 - сетка 3-го разряда; 17 - сетка 5-го разряда; 18 - сетка 8-го разряда; 19 - сетка 7-го разряда; 20 - сетка 6-го разряда; 21 - сетка 4-го разряда; 22 - сетка 2-го разряда.

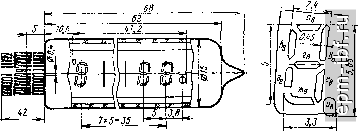

Расположение и условное обозначение анодов-сегментов ИВ-18

ИВ-21

Индикатор вакуумный люминесцентный многоразрядный для отображения информации в виде цифр, точек и знаков.

Оформление - стеклянное. Индикация производится через боковую поверхность баллона. Размер знака 2,4X5 мм. Число разрядов девять. Изображение формируется из светящихся анодов-сегментов. Цвет свечения - зеленый. Масса - 13 г.

Выводы электродов: 1 - катод; 2 - Г1...гд - аноды-сегменты с 1-го по 9-й разряд; 3 - Bi...B8 - аноды-сегменты с 1-го по 8-й разряд; 4 - 61...69 - аноды-сегменты с 1-го по 9-й разряд; 5 - ai...a9 - аноды-сегменты с 1-го по 9-й разряд; 6 - сетка 1-го разряда; 7 - сетка 3-го разряда; 8 - сетка 5-го разряда; 9 - сетка 7-го разряда; 10 - катод, проводящий слой внутренней поверхности баллона; 11 - сетка Р-го разряда; 12 - сетка S-ro разряда; 13 - сетка 6-го разряда; 14 - сетка 4-го разряда; 15 - сетка 2-го разряда; 16 - щ... Ид - аноды-сегменты с 1-го по 8-й разряд; 17 - Ж1...Жд - аноды-сегменты с 1-го по 8-й разряд; 18 - ej... ...eg - аноды-сегменты с 1-го по 8-й разряд; 19 - Аь.-А, - аноды-сегменты с 1-го по 8-й разряд.

S 11

0=А

7/2 Ю 13

15 9

Яркость свечения одного разряда..... 200-500 кд/м^

Угол обзора ............ :80°

Ток накала............. 85±10 мА

Ток анода-сегмента (при 0 = 0= 50 В) . . <1,3 мА Ток анодов-сегментов восьми разрядов суммарный ............... 40-80 мА

Ток сетки 8-го и 9-го разрядов суммарный . . 10-20 мА

Напряжение накала.......... -о',?

Напряжение анодов и сетки (в импульсном режиме) ............... <:70 В

Напряжение сетки запирающее...... -7 В

Наработка............. >10 000 ч

Примечание. Для получения цифр и знаков рекомендуется подключать выводы анодов следующим образом: цифра 1 - 4, 10; цифра 2- 3, 5, 9, 10, 12: цифра 3 - 3, 4, 9, 10, 12: цифра 4 - 4, 9, 10, И; цифра Ь - 3, 4, 9, И. 12; цифра 6 - 3, 4, 5. 9, 11, 12; цифра 7 - 4, 10, 12; цифра 8-3. 4, 5, 9, 10, и, 12; цифра 9 - 3, 4, 9, 10, И, 12, цифра 0-3, 4. 5, 10, И, 12; точка десятичная - 2, точка служебная - 8; знак минус - 7; черта - 6.

Расположение и условное обозначение аиодов-сегментоа ИВ-21

Основные данные

Яркость свечения одного разряда..... 150-300 кд/м^

Угол обзора ............ >80°

Ток накала............. 35±5 мА

Напряжение накала.......... В

Ток анода-сегмента (в импульсе)..... <:1 мА

Ток анодов-сегментов восьми разрядов суммарный ............... 12-20 мА

Ток сетки одного разряда (в импульсе) . . . 1-2 мА

Напряжение анодов и сетки (в импульсном режиме) .............. <:50 В

Скважность............. >8

Наработка............. >5000 ч

Примечание. Для получения цифр и знаков рекомендуется подключать выводы анодов следующим образом: цифра 1 - 3, IS; цифра 2 - 2, 3, б, 17, 19; цифра 3- 2, 3. 5, 17. IS; цифра 4- 2, 3. 4, 18; цифра 5 - 2. 4, б, 17, 18; цифра 6- 2, 4, 5. 17. 18, 19; цифра 7- 3. б. 18; цифра 8- 2, 3. 4. б. 17. 18. 19; цифра 9 - 2. 3, 4. 5, 17, 18; цифра 0 - 3, 4, 6, 17, 18, 19; точка с 1-го по 8-й разряды - 16; точка 9-го разряда - 4; тире - 2.

ИВ-22

Индикатор вакуумный люминесцентный одноразрядный для отображения информации в виде цифр и десятичного знака.

Оформление - стеклянное. Индикация производится через торец баллона. Размер знака 10X18 мм. Изображение формируется из светящихся анодов-сегментов. Масса - 20 г.

Выводы электродов: 1{я) - точка; 2(e) - анод-сегмент; 3(г) - анод-сегмент; 4(b) - анод-сегмент; 5 - катод, проводящий слой на внутренней поверхности баллона; 6 - сетка; 7(a) - анод-сегмент; 5(6) анод-сегмент; 10(ц) - анод-сегмент; 11(ж) - анод-сегмент; 12 -

Цвет свечения - зеленый.

Л Z 3 4 1 8 W11

П 5
