23ЛК8Б

Кинескоп для работы в те-левизионной приемной аппаратуре повышенной разрешающей способности.

Фокусировка луча - магнитная. Отклонение лу ча - магнитное. Экран- типа Б, белого свечения, алюминированный. Размер изображения на экране 160Х 160 мм. Оформление -стеклянное, с цоколем {РШ1-5). Масса 3 кг.

Схема соединения электродов, как у 18ЛК11Б.

Основные данные

при Ua = 6,3 В; [/а = 15 кВ

Разрешающая способность по полю растра экрана....... ....а.

Яркость свечения экрана (при /а = 50 мкА) . . .

Ток накала ............

Ток анода (при яркости экрана 50 кд/м^) . .

Напряжение модулятора запирающее . . .

Напряжение модуляции (при изменении яркости

экрана от О до 50 кд/м^)........

Наработка.............

felOOO линий fe>50 кд/м^

550iJ° мА

<:50 мкА

<зо в

>1000 ч

Предельные эксплуатационные данные

Мин. Мако.

Ток анода, мкА........... - 50

Напряжение накала, В.........5,7 7,0

Напряжение анода, кВ........13,5 16,5

Напряжение модулятора, В ....... -160 (У

3-45 65

Ток анода, мкА........... - 50

Напряжение накала, В........5,7 6,9

Напряжение анода, кВ........ 10 13

Напряжение подогревателя относительно катода, В.............. - -125

23ЛК9Б, 23ЛК13Б

Мд УсЭ ФЭ i.5 Б 7/

т

Кинескопы с прямоугольным экраном и углом огклонения луча по диаго-нал и до 90° для работы в телевизн-онных полупроводниковых приемниках и в других телевизионных устройствах.

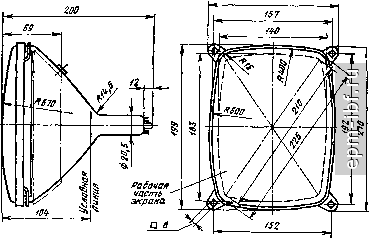

Фокусировка луча - электростатичес-кая. Отклонение луча -- магнитное. Экран-типа Б, белого свечения. Размер изображения на экране 180X135 мм. Оформление - стеклянное, бесцокольное (РШ20а). Кинескоп 23ЛК ЗБ имеет взрывозащитиый бандаж. Масса 1,2 кг.

Основные данные при (/ =12 В; 1/а2 = 9 кВ; Uy - ZOO В

23ЛК9Б 23ЛК13Б

Разрешающая способность, линий:

в центре экрана........, >600 >600

в углах экрана.......... >500 >600

Яркость свечения экрана (при = 21 мкА),

кд/м2 .............. >150 >225

Ток накала, мА........... 65± 65l

Ток анода, мкА ........... <:150 <150

Ток утечки, мкА:

в цепи модулятора......... <5

между катодом и подогревателем . . , , <75 <75

Напряжение фокусирующее, В ..... , О-250 О-300

Напряжение модулятора запирающее, В . , , -25±10 -45

Напряжение модуляции, В ....... <15 <25

Междуэлектродные емкости, пФ:

модулятор - все электроды ..... <5 <5

катод - все электроды....... <12 <12

наружное покрытие - аноД ..... <300 ЗОО

Контрастность.........., . 100:1 >\50

Время готовности, мин........ <3 -

Наработка, ч............ >1000 200С

Критерии оценки:

яркость свечения экрана, кд/м^ . . . . >120 fe-175

напряжение модуляции, В ...... <17 -

Предельные эксплуатационные данные

23ЛК,9Б 23ЛК13Б

23ЛК41

Кинескоп для работы в приемной аппаратуре телевидения. Фокусировка луча - магнитная. Отклонение луча - магнитное. Экран - желто-зеленого свечения, алюминированный. Размер изо бражения на экране 135Х 180 мм. Оформление - стеклянное, с цоколем (РШ5-1). Масса 1,8 кг.

Схема соединения электродов, как у 18ЛК11Б. Габаритный чертеж, как у 23ЛК5Б.

Основные данные при и„ = 6,3 В; С/а = 10 кВ

Разрешающая способность:

в круге диаметром 100 мм . . .... 625 линий

в кольце диаметром 100-180 мм ... , >-500 линий

Яркость свечения экрана (при / = 50 мкА) . &>90 кд/м^

Ток иакала............ 470-660 мА

Напряжение модулятора запирающее .... -65±25 В Напряжение модуляции (изменение /д от 1 до

100 мкА)............. <30 В

Наработка............. >1500 ч

Критерии оценки:

разрешающая способность в круге диаметром 100 мм .......... >500 линий

яркость свечения экрана (при = 50 мкА) >75 кд/м^
