СПРАВОЧНЫЕ ДАННЫЕ ГЕНЕРАТОРНЫХ, МОДУЛЯТОРНЫХ И РЕГУЛИРУЮЩИХ ЛАМП НИЗКОЙ ЧАСТОТЫ

ГМ-1А, ГМ-Ш

Мощные модуляторные триоды для усиления колебаний низкой частоты в схемах с катодной связью без токов в цепи управляющей сетки.

Оформление - металлостеклянное. Рабочее положение - вертикальное, стеклянным баллоном вверх. Охлаждение - принудительное. ГМ-1А: анода - водяное не менее 60 л/мин; ножки - воздущное 40 м^/ч; ГМ-1П: анода - испарительное; ножки- воздущное 40 м^/ч. Масса: ГМ-1А 5 кг; ГМ-1А 14 кг.

Основные данные

при Ун=10,5 В; Уа=3 кВ; 4=6 А

Ток накала............. 195±15 А

Ток сетки обратный (при U= Ь кВ; =

= 5А) ............. <2 мА

Ток анода (при Уд = 4 кВ; У^ = 0) . . . . 26±4 А

Ток анода (при f/a == 2,5 кВ; (/(. = 0) >10А Ток эмиссии катода в импульсе (при U - Uc~

= 2,5 кВ) ........... >80 А

Напряжение сетки (при U - % кВ; /д = 1 А), <-1,6 кВ

Крутизна характеристики ....... 27±5 мА/В

Коэффициент усиления......... 4,2±0,8

Мощность, рассеиваемая анодом ГМ-1А ... 30 кВт Мощность, рассеиваемая анодом ГМ-Ш ... 35 кВт Температура баллона, ножки и мест спая металла со стеклом.......... 150°С

Наработка:

ГМ-1А............. >3000 ч

ГМ-1П . . ,........... >1000 ч

ГМ-2А, ГМ-2Б

Мощные триоды для работы в электронных стабилизаторах тока и напряжения в качестве регулирующей лампы.

Оформление - металлостеклянное. Рабочее положение - вертикальное. Охлаждение - принудительное: ГМ-2А - водяное не менее 3 л/мин; ГМ-2Б - воздущное не менее 450 м^/ч. Масса: ГМ-2А 1250 г, ГМ-2Б 2850 г.

Выходохлан<- Лходохлш-

даюцей жид- ИННИ дающей жид' кости. л' . кости.

Входохт/к-

ф14 ф14

Основные данные

при t/H=6,3 В; t/a=4 кВ; 4=0,7 А

Ток накала............. 31±3 А

Ток сетки обратный (при f/g = 5 кВ) . . , <:60 мкА Ток эмиссии катода в импульсе (при = ~

= 400 В)............. >5 А

Ток сетки (при Уд = 200 В; /д = 0,6 А) . . <:0,3 А

Напряжение сетки (при^/д = 200 В; /д == 0,6 А) <:-75 В

Крутизна характеристик;!........ 16±2 мА/В

Коэффициент усиления ......... 55±7

Междуэлектродные емкости, пФ:

ГМ-2А ГМ-2Б

сетка-катод........... 25 25

анод-катод........... <1,0 <4,0

сетка-анод ........... <15 <25

Наработка;

ГМ-2А............. >500 ч

ГМ-2Б............. >1000 ч

ГМ-2Б (при /а = 0,4 А)....... >2000 ч

B-160-m-S0-W а W во S о 0,5 f,0 f,S 2,П 2,5 3,0 3,5 4,0 %S 5,0кВ

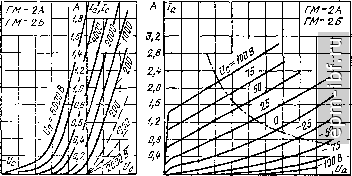

Анодно-сеточные характеристики ламп ГМ-2А, ГМ-2Б

Анодные

характеристики ГМ-2Б

ламп ГМ-2А,

ГМ-ЗА, ГМ-ЗБ, ГМ-ЗП

Мощные модуляторные триоды для усиления колебаний низкой частоты в схемах с катодной связью.

Оформление - металлостеклянное. Рабочее положение - вертикальное. Охлаждение анода-принудительное: ГМ-ЗА - водяное не менее 1,5 л/мин; ГМ-ЗБ - воздушное (при температуре выходящего воздуха не более 25° С) 800 мз/ч; ГМ-ЗП - испарительное, ножки -- воздущное - 50 м^/ч. Масса: ГМ-ЗА 2 кг; ГМ-ЗБ 4 кг; ГМ-ЗП 8 кг.

Ток иакала пусковой......... 50 А

Напряжение накала.......... 5,7-6,9 В

Напряжение анода при мощности, рассеиваемой анодом:

до 1 кВт............ 8 кВ

до 35 кВт............ 6,5 кВ

Напряжение сетки.......... -500 В

Мощность, рассеиваемая анодом ...... 3,5 кВт

Мощность, рассеиваемая сеткой..... 50 Вт

Температура стекла и спаев металла со стеклом 150°G

Температура выводов сетки и катода .... 180G
