25ЛК2Ц

п

т

б 1-ФЗ

Мв УеЭс

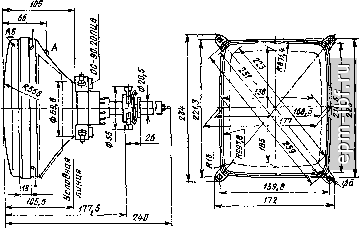

Кинескоп с прямоугольным экраном, углом отклонения луча по диагонали 90° для работы в телевизионных приемниках и устройствах цветного телевидения. Кинескоп является составной частью комплекса Кинескоп - отклоняющая система - система магнитов коррекции цвета и сведения (МКЦС-20) .

Фокусировка лучей - электростатическая. Отклонение лучей -

электромагнитное. Расположение ЭОС - планарное. Экран -

штриховой. Оформление - стеклянное, бесцокольное (PIII28a). Масса 2,5 кг.

при (7н =

Основные данные 12,6 В; (;а= 16 кВ;

Ууск = 400 В

Разрешающая способность в белом и основных цветах..............>300 линий

Ток анода, мкА ........... - 50

Напряжение накала, В ,........5,7 6,9

Напряжение анода, кВ . - 10 Напряжение подогревателя относительно катода, В........ . . . . -125 125

Яркость свечения экрана в белом цвете (6500 К). >>180 кд/м*

Неравномерность яркости в белом цвете . , , <:65%

Контраст в крупных деталях на белом поле . . 60% -

Ток накала ............ 0,17-0,22 А

Ток утечки:

между катодом н модулятором . . . , <:5 мкА

между катодом и подогревателем .... <50 мкА

Напряжение фокусирующего электрода . . . 1800-2000 В

Напряжение модулятора запирающее отрицательное............. 30-70 В

Напряжение модуляции <40 В

Число градаций......... . . >8

Величина 7 (сеточная модуляция) ..... От 2,6 до 3,3

Разброс запирающего напряжения для tpex

прожекторов ЭОС.......... <15 В

Координаты цветности основных цветов свечения

в системе МКО: X Y

красное ноле .......... .0,64 о^03 0,33+*2

зеленое поле..........0,29± 0)60 ооз

± 0,02

синее ноле .......... .0,15+0 0,06+°

Неравномерность цветности свечения экрана! АХ AY

белое поле........... 0,02 0,03

красное ноле .......... 0,04 0,в3

зеленое ноле .......... 0,03 0,04

синее ноле........... 0,02 0,03

Остаточное несведение лучей:

внутри круга диаметром 0,75 Н* ... <:0,6 мм между кругом диаметром 0,75 Я и кругом

диаметром 1,1Я ........<:] мм

между кругом диаметром 1,1 Н и кругом

диаметром 1,4 Я........ < 1,5 мм

Отношение тока красного прожектора к току

зеленого прожектора........ 0,8-2,1

Отношение тока красного прожектора к току

синего прожектора......... 1-2,5

Сопротивление внешнего проводящего покрытия............... <2000 Ом

Время готовности.......... <1 мин

Емкость между анодом и внешним проводящим

покрытием............ >200 нф

Наработка............. >2000 ч

Критерии оценки:

разрешающая способность в белом и в основных цветах........, >250 линий

яркость экрана в белом цвете ..... >150 кд/м^

напряжение модуляции ....... <45 В

* я - рабочая высота экрана.

31ЛКЗБ

Кинескоп для работы в переносных телевизионных приемниках черно-белого телевидения во взрывозащитном исполнении с углом отклонения луча по диагонали 110°.

PaSavaR чвсгпб зкрана.

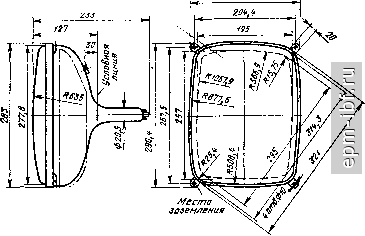

229,5

Фокусировка луча - электростатическая. Отклонение луча - магнитное. Экран - белого свечения, алюминированный. Размер изображения на экране 196X257 мм. Оформление - стеклянное, бесцокольное (РШ20а), с взрывозащитным бандажом. Масса 2,8 кг.

Схема соединения электродов, как у 16ЛКЗБ.

Основные данные при{; =11В; [/а=11кВ; UycK = 250 B

Ток анода (среднее значение), мкА .... - 500

Напряжение накала, В........ 11,34 13,86

Напряжение анода, кВ........ 14,4 17,6

Напряжение фокусирующего электрода, кВ . 1,5 3,0 Напряжение ускоряющих электродов, В . . 200 550 Напряжение катода по отношению к модулятору, В .............. О 100

Размах тока в строчных отклоняющих катушках, А ............, - 6,3

Размах тока в кадровых отклоняющих катушках,

А - 6,3
