Мощность, рассеиваемая анодом...... 10 кВг

Мощность, рассеиваемая сеткой...... 600 Вт

Рабочая частота........... 26 МГц

Температура стекла баллона, ножки и мест спая

металла со стеклом .... . . 150°С

Анодно сеточные характеристики ламны ГУ-21Б

-iOO О т

Анодные

характеристики ГУ-21Б

ГУ-22А

Мощный генераторный триод для работы в качестве усилителя или генератора высокочастотных колебаний на частотах до 26 МГц. Лампа может быть использована в схемах с общей сеткой и в схемах с нейтрализацией.

Оформление - металлостеклянное. Рабочее положение - вертикальное. Охлаждение - принудитель-

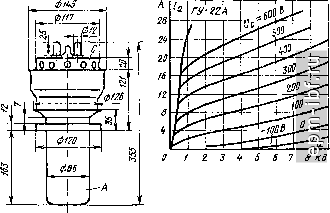

Анодные

характеристики ламны ГУ-22А

ное: анода- водяное не менее 50 л/мин; ножки - воздушное не менее 60 м^/ч; мест спая металла со стеклом - воздушное не менее 30 м^/ч. Масса 5 кг.

Основные данные

при Сн = 8,3 В; Са = 5 кВ; 1 = 2 А

Ток накала............. !50±10 А

Ток анода (при Сс =0 ) ........ !,7±0,6А

Ток анода ионный (при Сд = -0,5 кВ; /с =

= 3,5 А) ........... <50 мкА

Ток сетки обратный (при Сд = 0; С^ - -300 В) <300 мкА

Ток эмиссии катода (при Са = ЮОО В) . . . >30 А

Крутизна характеристики........ 32J5 мА/В

Коэффициент усиления......... SOjg

Колебательная мощность........ 50 Вт

Междуэлектродные емкости:

входная .......... <55 пФ

выходная............ <;45 пФ

проходная............ <:1,5 пф

Наработка средняя.......... >1000 ч

Предельные эксплуатационные данные

Напряжение накала....... . 7,8-8,3 В

Напряжение анода.......... 10 кВ

Напряжение анода при анодной модуляции (пиковое значение)........... 22 кВ

Мощность, рассеиваемая анодом...... 30 кВт

Мощность, рассеиваемая сеткой...... 600 Вт

Рабочая частота........... 26 МГц

Температура стекла баллона, ножки и мест спаев

со стеклом.....,...... 150Х

ГУ-23А, ГУ-23Б

Мощные триоды для работы в качестве генератора и усилителя высокочастотных колебаний на частотах до 30 МГц в радиопередающих устройствах и промышленных генераторах для высокочастотного нагрева Оформление - металлостеклянное Рабочее поло;кгние - вертикальное, анодом вниз Охлаждение - принудительное: ГУ-23А: анода - водяное не менее 120 л/мин; выводов накала - водяное ие менее 2,5 л/мин; вывода сетки - водяное не менее 2,5 л/ мин; ножки - воздушное не менее 80 м'/ч; баллона - воздушное не менее 100 м^/ч; ГУ-23Б: анода - воздушное 2400 м'/ч; ножки - воздушное не менее 150 м^/ч; баллона и мест спая стекла с металлом - воздушное не менее 150 м^ч. Масса: ГУ-23А И кг, ГУ-23Б 15 кг.

гу-гз5

Основные данные

при (/н= 12 В; t;a= 4 кВ; 4=7 А

Ток накала............ 210±15 А

i о

Ток анода (при La = 8 кВ; Ус = 0) .... 3,5Jg А

Ток анода ионный (при 11 = -0,5 кВ) . . <Ш мкА

Ток сетки обратный (при (/а = 0; (/с = -300 В) ООО мкА

Ток эмиссии катода (при Ug Uc= 1,3 кВ) >60d=7,5 А

Крутизна характеристики . ...... 48,5±7,5мА/В

Коэффициент усиления......... 50±8

Междуэлектродные емкости:

входная ............ <:!00 пФ

выходная............ <:65 пФ

проходная............ <2 пФ

Наработка средняя.......... 51500 ч

Предельные эксплуатационные данные

Ток накала пусковой.......... 315 А

Напряжение накала.......... 12 В

Напряжение анода.......... 12 кВ

Мощность, рассеиваемая анодом..... . 50 кВт

Мощность, рассеиваемая сеткой...... 2,6 кВт

Рабочая частота........... 26 МГЦ

Температура анода.......... 200°С

Температура баллона и мест спая стекла с металлом ............. 150°С
