Генераторные триоды для усиления высокочастотных колебаний на частотах до 30 МГц

Оформление - металлокерамическое, с кольцевыми выводами катода и сетки Охлаждение - принудительное: ГУ-66А: анода - водяное 60 л/мни; ножки - воздушное 200 м^/ч; ГУ-66Б: воздушное 2000 м^ч; ГУ-66П: анода - испарительное. Масса: ГУ-66А 16 кг, ГУ-66Б 23 кг, ГУ-66П 25 кг.

Основные данные

при С;н= 13,5 В; {7а= 10 кВ; /а = 0,1 А

Ток накала............ 225 + 25 В

Ток эмиссии катода (при = ! кВ) .... >.110 А

Напряжение запирания сетки . ..... <:-300 В

Крутизна характеристики (при Сд = 2 кВ;/ =

= а и 12 А)........... 110±15 мАУВ

Коэффициент усиления (при (/ = 2 и 4 кВ; / =

= 8 А) ............ 46:7

Колебательная мощность на частоте 30 МГц > 100 кВт Междуэлектродные емкости:

входная ............ <!60 пФ

выходная............ <:3 пФ

проходная............ <:55 пФ

Наработка............. >3000 ч (1000ч

для ГУ-66П)

200-100

100 200 т т в

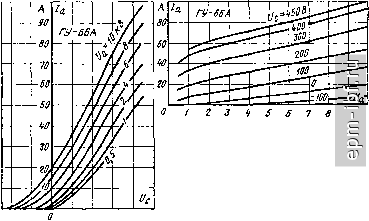

Аиодно-сеточные характеристики лампы ГУ-66А

Аиодные характеристики лампы ГУ-66А

Предельные эксплуатационные данные

Ток накала пусковой.......... 360 А

Напряжение накала.......... 13-14 В

Напряжение анода.......... 10 кВ

Напряжение сетки.......... -1,5кВ

Мощность, рассеиваемая анодом..... 60 кВт

Мощность, рассеиваемая сеткой...... 1,3 кВт

Рабочая частота......... . 30 МГц

Температура ножки н спаев керамики с металлом ....... ..... 200°С

ГУ-68А, ГУ-68Б, ГУ-68П

Генераторные триоды для усиления высокочастотных колебаний на частотах до 30 МГц.

Оформление - металлокерамическое, с кольцевыми выводами катода и сетки. Охлаждение - принудительное: ГУ-68А: анода - водяное 120 л/мин; ножки - воздущное 200 м^ч; ГУ-68Б: анода - воздущное 5600 mV4; ножки 200 м^/ч; ГУ-68П: аиода - нспарчтельдое; ножки - воздущное 200 mV4. Масса: ГУ-68А 24 кг, ГУ-68Б 36 кг, ГУ-68П 35 кг

Диаметр анода для ГУ-68Б 242 мм, для ГУ-68П 234 мм

Основные данные при Ун = 20 В; Уа= Ю кВ; /а =0,1 А

Ток накала............. 3!5±15 А

Ток эмиссии катода (при Уа = 3 кВ) . . . . >220 А(140 А)*

Ток анода............. 8 а

Ток сетки............. <3 а

Напряжение запирания сетки....... <-400 В

Крутизна характеристики (при Уд = 1 кВ;

/а = 10 и 14 А).......... 130±15 мА/В

Коэффициент усиления (при Уд = 1 и 2 кВ;

/а = J0 А)............ 34±4

Колебательная мощность на частоте 30 МГц

(при Уд = 12 кВ).......... >250 кВт

(160 кВт)*

Междуэлектродные емкости: входная

<300 пФ

выходная............<6 пФ

проходная

;105 пФ

Наработка.............>2000 ч

Для ГУ-68Б.

о 0,2 В,4 0.5 В,В В

23/557 во кв

Анодно сеточные характеристики лач-пч ГУ 68А

Анодные харчкгеоис ики лампы ГУ 68А

ГУ-72

Генераторный тетрод для генерирования высокочастотных колебаний и усиления в диапазоне частот до 10 МГц. Оформление - металлостеклянное, бесцокольное. Масса 320 г-

ЗЛО

Ток накала пусковой......... 450 А

Напряжение накала.......... 19-21 В

Напряжение анода ......... 12 кВ

Напряжение сетки.......... -1,5кВ

Мощность, рассеиваемая анодом...... 130 кВт

(70 кВт)*

Мощность, рассеиваемая сеткой...... 2,3 кВт

Рабочая частота........... 30 МГц

Температура ножки и спаев керамики с металлом 175°С

* Для ГУ-68Б.
