П Пс п

Основные данные

при ин=б,3 В; и^=т В; 02=225 В; /а=50 мА

Ток накала при параллельном включении . , 2,25=t0,25 А

Ток накала при последовательном включении 1,125±0,125А

Ток анода............. 60±22 мА

Ток 2-й сеткн............ <10мА

Ток 1-й сетки обратный......... <4 мкА

Напряжение запирания (при 1 = 0,2 мА) . . <-55 В Колебательная мощность (при 1,2 = 35 мА;

4 + /а= 200 мА; / = 200 МГц) .... >45 Вт

Наработка............. >500 ч

ГУ-ЗОА

Мощный ультракоротковолновый генераторный триод для работы в широкополосных усилителях и генераторах высокочастотных колебаний в диапазоне частот до 100 МГц. Лампа может работать в схеме с общей сеткой и общим катодом.

Оформление - металлостеклянное. Рабочее положение вертикальное, анодом вниз. Охлаждение - принудительное: анода - ю-дяное не менее 90 л/мин; иожки - воздушное не менее 40 м'/ч; вывода сеткн - водяное ие менее 3 л/мнн; баллона и мест спая стекла с металлом - воздушное не менее 60 м'/ч. Масса 6 кг.

Поверхность контакта

Предельные = .сплуатационные данные

Ток накала пусковой ............ 330 А

Напряжение накала............. 10-11 В

Напряжение анода............. 7,5 кВ

Мощность, рассеиваемая анодом ......., 60 кВт

Мощность, рассеиваемая сеткой ........ 2,5 кВт

Рабочая частота .... ......... 10 ) МГц

Температура баллона и мест спая стекла с метал

лом................ 150°С

-200 О 200 т 600 S00 та В

Анодно-се точные характеристики лампы ГУ-ЗОА

Анодные характеристики лампы ГУ-ЗОА

при t/ =10,5 В; Уа=5 кВ; 4=5 А

Ток накала............. 220±20 А

Ток анода ионный (прн = -0,5 кВ) . . . 200 мкА

Ток сетки обратный (при Uq = -1500 В) . . <600 мкА

Ток эмиссии катода (при Uq - 1000 В) , . , 50 А

Крутизна характеристики .... ... 45±10 мА/В

Коэффициент усиления ........ 28±4

Колебательная мощность (на частоте 100 МГц) >40 кВт Колебательная мощность на частоте 96 МГц в

режиме широкополосного усиления .... >30 кВт Междуэлектродные емкости;

входная ............ <80 пФ

выходная............ <2 пф

проходная............ <60 пФ

Наработка............. >1000 ч

ГУ-32, ГУ-32В

Двойные лучевые тетроды для работы в качестве генератора и усилителя высокочастотных колебаний в метровом диапазоне волн.

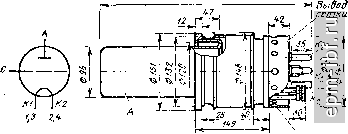

Оформление - стеклянное, бесцокольное (РШЗ) Охлаждение - естественное. Масса 100 г.

Основные данные

при С„=6,3 В; fa=0,4 кВ; Сс2=250 В; 4=19 мА

Ток накала при параллельном включении подогревателей ........... 1,6:0,16 А

Ток накала при последовательном включении

подогревателей........... 0,8±0,08 А

Ток анода одного тетрода........ 30itl2

(31,5±13,5)*мА

Ток 2-й сетки для одного тетрода..... <5,5 мА

Ток 1-й сетки обратный......... 2 мкА

Колебательная мощность (при 1с2~ Ч

/з+/а=90мА; на частоте 100-200 МГц) >14 Вт

Наработка . . ...... >1000 ч

* Для ГУ-32.

ГУ-ЗЗА, ГУ-ЗЗБ, ГУ-ЗЗП

Генераторные тетроды для работы в качестве генератора колебаний и усилителя высокочастотных колебаний на частотах до 500 МГц.

Оформление - металлокерамическое Охлаждение - принуди-

тельное: ГУ-ЗЗА - жидкостное (кремнийорганическая жидкость № 3 или фторсодержащая жидкость с низкой температурой кипе ния +70° С), ГУ-ЗЗБ - воздушное 40 м'/ч; ГУ-ЗЗП - испарительное. Масса: ГУ-ЗЗА 130 г, ГУ-ЗЗБ 220 г, ГУ-ЗЗП 150 г
