тельное; ножки - воздушное, как у ГУ-39Б. Масса: ГУ-39А 3 кг; ГУ-39Б 5 кг; ГУ-39П И кг; ГУ-39А-1 4 кг; ГУ-39Б-1 - 8 кг; ГУ-39П-1 14 кг.

ry-39S-f 293

т

2.4

А -

Контахти /ру/ощие по- ffeoxHoc/mi

Для ГУ-39А, ГУ-39А-1 диаметр анода без радиатора 67 мм, для ГУ-39П-1 -80 мм

Основные данные при Сн=6,3 В; (;а=3 кВ; i/c2=l кВ; /а=1,5 А

Ток накала

95±10 (98±10)** А

Ток эмиссии катода в импульсе (при Vn = Им =

= = 1 кВ)........... >30 А

Крутизна характеристики........ 24±4 мА/В

Коэффициент усиления 1-й сеткн относительно

2-й сетки ............ 7,5±1,5

Выходная мощность (при частоте 30 МГц) . . 13 (10)*

Междуэлектродные емкости:

входная ............ 80 (90)* пФ

выходная............ <:29 пф

проходная............ 0,7 пФ

2-я сетка - катод......... <:50 пФ

Наработка средняя.......... >2000(1000) ч*

Для ГУ-39П, ГУ-39П-1.

Для ГУ-39А, ГУ-39Б, ГУ-39П.

Предельные эксплуатационные данные

Ток накала пусковой .....

Напряжение накала .....

Напряжение анода ......

Напряжение 2-й сетки.....

Мощность, рассеиваемая анодом:

ГУ-39А-1.......

ГУ-39Б-1.......

ГУ-39П-1.......

Мощность, рассеиваемая 2-й сеткой

150 А 6-6,6 В 10 кВ 2 кВ

8 кВт 6 кВт 10 кВт 450 Вт

Мощность, рассеиваемая 1-й сеткой....... 200 Вт

Рабочая частота.............ф. 100 МГц

Температура анода............. 180°С

Температура анода и мест спая металла со стеклом 150°С

00 гОО 300 Ш В

Анодно-сеточные характеристики ламп ГУ-39А-1, ГУ-39Б-1, ГУ-39П-1

б

г 3

7 в кв

Анодные характеристики ламп ГУ-39А-1. ГУ-39Б-1, ГУ-39П-1

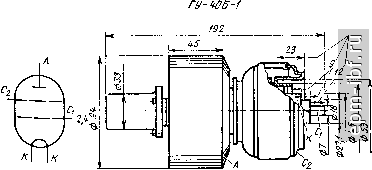

ГУ-40Б, ГУ-40Б-1

Мощные генераторные тетроды для работы в качестве генераторов и широкополосных усилителей высокочастотных колебаний на частотах до 250 МГц.

Оформление - металлостеклянное. Рабочее положение - вертикальное, стеклянным баллоном вверх. Охлаждение - принудительное: анода - воздушное не менее 130(250) м^/ч; ножки - воздушное не менее 60 м^/ч; баллона - воздушное не менее 60 мЧч. Масса: ГУ-40Б 1,6 кг; ГУ-40Б-1 2 кг.

Контактирующие т-Верхности

Основные данные при Сн=6,3 В; Са = 1 кВ; Сс2 = 800 В; /а=1 А

. . . 33+3 А

Ток накала .........

Ток эмиссии катода (при С- = U

= 200 В)...........7 . >4,5 А

Крутизна характеристики..... . . . 18+2 мА/В

Коэффициент усиления 1-й сетки относительно

2-й сетки.............>10

Выходная мощность (на частоте 250 МГц и полосе 8 МГц)............ >1 кВт

Междуэлектродные емкости:

входная ............<34 (30)* пФ

выходная............<12 пф

проходная............<0,5 (0,3)* пФ

Наработка средняя..........>2000 (1000)* Ч

Предельные эксплуатационные данные

Ток накала пусковой......... 55 (50)* А

Напряжение накала ......... 6-6,6 В

Напряжение анода.......... 5 кВ

Напряжение 2-й сетки......... 830 В

Напряжение 2-й сетки без возбуждения в цепи

1-й сетки............ 900 В

Мощность, рассеиваемая анодом...... 2 кВт

Мощность, рассеиваемая 2-й сеткой .... 75 Вт Мощность, рассеиваемая 1-й сеткой .... 30 Вт Температура стекла и мест спая металла со стеклом ............... 200 (150)* X

* Для ГУ-40Б.

-т~5о о 50 ioa iso в

500 то {500 20О0 2500 ЗОООкЬ

Анодио-сеточные характеристики ламп ГУ-40Б, ГУ-40Б-1

Анодные характеристики ламп ГУ-40Б, ГУ-40Б-1
