Остаточное несведение лучей:

внутри круга диаметром 0,75Я . . . . <:0,8 мм между кругом диаметром 0,75Я и кругом

диаметром 1,1 Я.........<:1,6 мм

между кругом диаметром 1,1 Я и кругом

диаметра 1,4Я .........<2 мм

Отношение тока красного прожектора к току

зеленого прожектора ........ 0,95-1,8

Отношение тока красного прожектора к току

синего прожектора ......... 1,2-2,5

Сопротивление внешнего проводящего покрытия ...............<2000 Ом

Время готовности ..........<20 с

Емкость между анодом и внешним проводящим

покрытием ............ 200-600 пФ

Наработка >3500 ч

Критерии оценки:

разрешающая способность в центре в белом:

по вертикальному клину...... :>300 линий

по горизонтальному клину ..... >300 линий яркость свечения экрана в белом .... >105 кд/м^

Предельные эксплуатационные данные

Мин. Макс.

Ток анода (среднее значение), мкА .... - 650

Напряжение накала, В 5,7 6,9

Напряжение анода, кВ........ 15 20

Напряжение ускоряющих электродов, В . . 200 600 Сопротивление в цепи фокусирующего электрода, МОм............. - 7

Полное сопротивление в цепи модулятора каждого прожектора, МОм........ - 0,75

35ЛК2Б, 35ЛК6Б, 35ЛК7Б

Мд УсЭ ФЭ 2 6

лянное, с октальным

взрывозащитным бандажом. Масса 6,5 кг.

Кинескопы с прямоугольным экраном, углом отклонения луча по диагонали до 70° для работы в телевизионных приемниках широкого применения черно-белого изображения. Фокусировка луча - электростатическая. Отклонение луча - магнитное. Экран - типа В, белого свечения. Размер изображения на экране 217X288 мм. Оформление - стек-цоколем (РШ5-1). Кинескоп 35ЛК7Б с

35ЛК2Б, 35ЛК6Б 395

35ЛК7Б

Основные данные при У„ = 6,3 В; 6а2 = 12кВ

Разрешающая способность;

в центре экрана ......... 600 линий

в углах экрана .......... >500 линий

Яркость свечения экрана (при / = 12 мкА) , >40 кд/м^

Ток накала............ 600±60 мА

Напряжение фокусирующего электрода . . . -100-т-+425 В

Напряжение модулятора запирающее (при / =

= 1 мкА)........... , -60±30 В

Напряжение модуляции (при изменении / от

1 до 100 мкА).......... , <:25 В

Наработка............. >1500 ч

Критерии оценки:

разрешающая способность в центре экрана >500 линий

яркость свечения экрана (при /а = 12 мкА) >30 кд/м^

Предельные эксплуатационные данные

Мин. Макс.

Напряжение накала, В 5,7 6,9

Напряжение 2-го аиода, кВ 9 15

Напряжение 1-го анода, В ....... > -300 ЮОО

Напряжение модулятора, В........ -125 О

Напряжение ускоряющего электрода, В . . . 250 500 Напряжение подогревателя относительно катода, В ............. О -125

Сопротивление в цепи модулятора, МОм ... - 1

35ЛК4Б

Кинескоп для работы в устройствах специального назначения в качестве индикатора телевизионного черно-белого изображения при высоком стандарте разложения.

TwTqjSX Фокусировка луча - комбинированная: I I г1г электростатическая и электромагнитная.

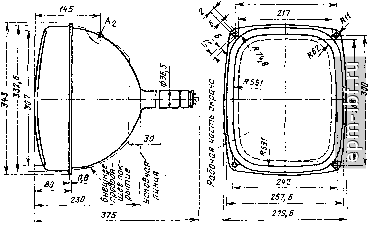

Отклонение луча - магнитное. Экран - типа Б, белого свечения. Размер изображения на экране 217Х Х288 мм. Оформление - стеклянное, с цоколем (РШ5-1). Масса 5 кг.

у часть -- экрана
