пературой кипения +70° С); ГУ-43Б - воздушное 100 м'/ч. Масса: ГУ-43А 750 г; ГУ-43Б 1,5 кг

Основные данные

при Сц=12,6 В; (7с1=1 кВ; t/o2==350 В;

Ток накала .............

Ток анода при {/н= 11,3 В .....

Ток 2-й сетки............

Ток сетки 1-й обратный.......

Напряжение 1-й сетки........

Крутизна хара ктеристикн (при изменении f7

на 2,5 В) ..........

Напряжение отсечки тока анода (при /д = 20 мА) Колебательная мощность (при Up, = 3 кВ; / ==

= 0,9 А; / = 100 МГц) .......

Междуэлектродные емкости:

входная ...........

выходная............

проходная ............

Наработка.............

/а=1 А

6,6±0,6 А

>0,8 А

<80 мА <50 мкА -25 ±5 В

45i° мА/В <-100 В

>\,6 кВт

90±10 пф 14±4 пф <0,1 пф

>100Э ч

Предельные эксплуатационные данные

Ток катода в импульсе......... 3,2А

Ток катода, постоянная составляющая ... 1 А

Напряжение накала ......... 11,3-13,9 В

Наирял^ение анода......... 3,3 кВ

Напряжение 2-й сетки......... 500 В

Напряжение 1-й сетки ......... -200 В

MouiHocTb, рассеиваемая анодом .... 1 кВт

Мощность, рассеиваемая 2-й сеткой .... 28 Вт

Мопшость, рассеиваемая 1-й сеткой .... 5 Вт

Температура спаев .......... 150°С

1,5 /

1,5 2,0 2,5 3 кВ В -60-40-20 О

Анодные характеристики лампы ГУ-43А (шгрихпунктирная линия соответствует наибольшей мощности, рассеиваемой анодом)

Анодно-сеточные характеристики лампы ГУ-43А

ГУ-44А, ГУ-44Б

Мощные генераторные тетроды для работы в качестве усилителей

высокочастотных колебаний в Оформление - металлостеклянное. Рабочее положение - вертикальное, стеклянным баллоном вверх. Охлаждение - принудительное: ГУ-44А; анода - водяное не менее 100 л/мин; ножки - воздушное не менее 350 м^/ч; баллона и мест спая анода со стеклом - воздушное не менее 350 м^/ч; ГУ-44Б: анода - воздушное не менее 1900 м'/ч; ножки - воздушное не менее 350 м^/ч; баллона и мест спая анода со стеклом - воздушное не менее 350 м'/ч. Масса: ГУ-44А 13 кг, ГУ-44Б20КГ.

коротковолновых передатчиках.

КЛ \К2

Для ГУ-44Б диаметр анода с радиатором 205 мм

Основные данные

при {/н=12,6 В; Уа=1.5 кВ; Ос2=1 В; 4=8 А

Ток Накалах............ 185 15 А

Ток 2й сетки (при И^i - 1,4 кВ) . . . . <2 А Ток эмиссии катода (при £/ = с2 = ~

= 800 В)......... . >65 А

Ток 1-й сетки обратный (при £/ = 1,5 кВ, 1 =

= 7 А) . ..... . <:500 мкА

Напряжение 1-й сетки запирающее (при -

= 10 кВ; = 2 кВ; /, = 0,5 А) . <700 В

Крутизна характеристики .... . . 65±10 мА/В

Коэффициент усиления 1-й ceTtfB относит'-лоно

2-й сетки ......... >5,5

Колебательнся мощность на частвте 30 МГц (при

f/a = 10 кВ) ...... ... 70 кВт

Колебательная мощность (при = 5 мА) . . >40 кВт Межгуэлвктродны* емкости:

входная ............ <300 пФ

выходная............ <55 пФ

проходная............ <:3 пФ

Наработка средняя.......... >!000 ч

Предельные эксплуатационные данные

Ток накала пусковой......... 300 А

Напряжение накала.......... 12-13 В

Напряжение 2-й сетки......... 2 кВ

Мощность, рассеиваемая анодом...... 50 (30)* кВт

Мощность, рассеиваемая 2-й сеткой..... 3,2 кВт

Мощность, рассеиваемая 1-й сеткой .... 1,2 кВт

Рабочая частота........... 32 МГц

Температура стекла и мест спая металла со стеклом ............... 150 (200)* °С

Для ГУ-44Б.

-зао-200-ioo о т 200 зоо в

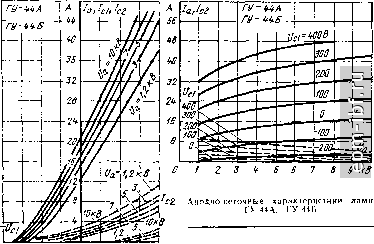

Анодные характеристики ламп ГУ-44А, ГУ-44Б

ГУ-45А

Мощный генераторный триод для работы в качестве генератора и усилителя высокочастотных колебаний в телевизионных передатчиках и промышленных генераторах для высокочастотного нагрева.

Оформление - металлостеклянное Рабочее положение - вертикальное, анодом вниз Охлаждение - принудительное; анода - водяное не менее 70 л/мин; ножки - воздушное пе менее 36 м'/ч; баллона - воздушное не менее 36 м'/ч. Масса 4 кг.
