Междуэлектродные емкости:

входная ............ <95 пФ

выходная..... ...... <19 пф

проходная............ <0,5 пф

Наработка............. >2000 ч

Предельные эксплуатационные данные

Ток накала пусковой . ....... 90 А

Напряжение накала ......... 6,0-6,6 В

Напряжение анода.......... 6 кВ

Напряжение 2-й сетки......... 1,2 кВ

Мощность, рассеиваемая анодом..... 6 кВт

Мощность, рассеиваемая 2-й сеткой .... 300 Вт

Работая частота . ... .... 70 МГц

Температура стекла и мест спаев металла со

стеклом ............ 150°С

ГУ-48

Генераторный триод для работы в качестве генератора высокочастотных колебаний в промышленных установках для высокочастотного нагрева

Оформление - стеклянное, бесцокольное. Рабочее положение - вертикальное, выводами сетки и аиода вверх. Охлаждение - естественное или воздушное принудительное Масса 850 г.

при

Основные данные t/ =10 В; Са=2,5 кВ; 4=500 мА

Ток накала ...... . . 10,0±0,8 А

Ток анода (при С^ = -50 В)...... 130±70 мА

Ток анода (при = 0,1 кВ; = 100 В) 700±200 мА

Ток сетки (при = (71 = 100 В) ... 215±85 мА

Ток сетки обратный (при = 150 мА) . . -25 мкА Коэффициент усиления (при изменении (7 на

20 В; /а = 200 мА1 . . . 35±6 Колебательная мощность (при /gi = 95 мА на

частоте 40 МГц).......... >700 Вт

Наработка............. >1000 ч

тода вверх. Охлаждение - принудительное: анода - водяное не менее 500 л/мин; выводов накала - водяное не менее 10 л/мин; выводов сетки - водяное 5 л/мин; изолятора анод-сетка - воздушное 400 м'/ч; цоколя электронного насоса не менее 2 0 м^/ч. Масса 64 кг.

Электроннь/и насос

Катод

((шПмт

0Zii-2

(p2S0

0252

Основные данные

при [/ =11 В; [/3=1 кВ; 4=20 А

Ток накала ............ 1000±100 А

Ток катода (при U== V = \ vA) . . . . >850 А

Крутизна характеристики (при изменении (7<.i

на I кВ)............ >550 мА/В

Коэффициент усиления (при Уд = 5 кВ) . , >48

Выходная мощность (на частоте 50 МГц) . . >600 кВт

Междуэлектродные емкости:

входная ............ <540 пФ

выходная............ <220 пФ

проходная............ <6 пФ

Наработка............. >1000 ч

Предельные ахсплуатационные данные

Ток накала пусковой......... 1200 А

Напряжение накала ......... 8,5-14 В

Напряжение анода.......... 11 кВ

23-45

Мощный генераторный триод для работы в качестве генератора и усилителя колебаний высокой частоты в схемах с обшей сеткой. Оформление - разборная металлическая конструкция с кварцевыми или керамическими изоляторами. Рабочее положение - вертикальное, фланцем ка-

Мощность, рассеиваемая анодом..... 600 кВт

Мощность, рассеиваемая сеткой .....20 кВт

Рабочая частота...........50 МГц

200 ш 600 S00 то в

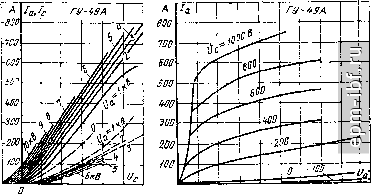

Анодно сеточные характеристики лампы ГУ-49А

О i 2345676 Кв

Аиодные характеристики лампы ГУ 49А

ГУ-50

Генераторный лучевой пентод для работы в качестве генератора и усилителя высокочастотных колебаний на частотах до 120 МГц.

Оформление - стеклянное, бесцокольное (РШ6). Рабочее положение - вертикальное, баллоном вверх. Масса 100 г.

Основные данные

при (Ун=12,6 В; t/a=0,8 кВ; {7с2=0,25 кВ; (Усз=0 В; 4=50 мА

Ток накала............. 0,705 ± 0,065А

Ток анода............. >50 мА

Ток 1-й сетки............ <8 мА

Ток 2-й сетки............ <5 мА

Ток 1-й сетки обратный (при /с2 = 15 мА) . . <15 мкА
