-W0 О т 2П0 ЗВО Ш в о В,5 t,B 1,5 2,0 2,5 3,0 3,5 4,0 4,5 к В

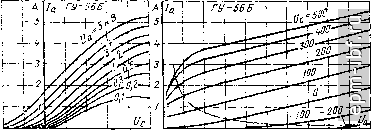

Анодно сеточные характеристики лампы ГУ 56Б

Анодные характеристики лампы ГУ-56Б

ГУ-57А

Мощный генераторный триод для работы в качестве генератора и усилителя высокочастотных колебаний в щирокой полосе частот.

Ток накала пусковой......... 34 А

Напряжение накала.......... 6,0-6,6 В

Напряжение анода ......... 3,5 кВ

Мощность, рассеиваемая анодом..... 700 Вт

Мощность, рассеиваемая сеткой ..... 200 Вт

Рабочая частота .... . . . 43 МГц

Температура баллона, ножки и спаев металла со

стеклом ............. 150Т

Температура анода .......... 250°С

Оформление - металлокерамическое. Рабочее положение - вертикальное, выводами катода вверх. Охлаждение - принудительное: анода - водяное не менее 195 л/мин, каждого вывода катода - водяное не менее 5 л/мин; сетки - водяное не менее 100 л/мин, каждого вывода сетки - водяное пе менее 3 л/мин. Масса 21 кг.

Основные данные

при Ун=2,5 В; Уа=-2 кВ; 4=20 А

Ток накала . . ........ 1800+189 А

Ток эмиссии катода (при t/g = Уд = 360 В) . >170 А

Крутизна характеристики........ >259 мА/В

Коэффициент усиления......... >70

Выходная мощность (на частоте 250 МГц и полосе 8 МГц)............ >55 кВт

Междуэлектродные емкости:

входная............. <235 пФ

выходная............ <75 пФ

проходная............ <Э,6 пФ

Предельные эксплуатационные данные

Ток накала пусковой......... ITOl А

Ток катода, постоянная составляющая . . . ? > А

Напряжен1е накала.......... z,GB

Напряжение анода.......... 8 кВ

Напряжение источника питания .... . 9 кВ

Мощность, рассеиваемая анодом ..... 65 кВт

Мощность, рассеиваемая сеткой в динамическом

режиме .... . . . 2,5 кВт

Температура керамикн и спаев металла со стек-.

лом............... 150С

ГУ-58А, ГУ-58Б

Мощные генераторные триоды для генерирования высокочастотных колебаний до 300 МГц в промышленных генераторах для высокочастотного нагрева.

Оформление - металлостеклянное. Рабочее положение - вертикальное, стеклянным баллоном вверх. Охлаждение - принудительное: ГУ-58А: анода - водяное не менее 10 л/мин; ножки - воздушное не менее 50 м^/ч; баллона - воздушное не менее 30 м'/ч; ГУ-58Б: анода - воздушное не менее 550 м^ч; баллона - воздушное не менее 30 м^/ч; ножки - воздушное не менее 50 м^/ч. Масса: ГУ-58А 17 кг; ГУ-58Б 3,5 кг.

Для ГУ-58Б диаметр аиода с радиатором 120 мм

Основные данные

при Сн=6 В; и^=2 кВ; /а==1 А

Ток накала............. <64 А

Ток анода (при t/g = 400 В; = 150 В) . . >2,9 А

Ток анода (при Uf.i = 0)........ >1 А

Напряжение сетки запирающее (при t/g = 3 кВ;

/ = 0,1 А)............ <-130 В

Крутизна характеристики........ >22 мА/В

Коэффициент усиления......... >:33

Выходная мощность . ........ 52,5 кВт

Междуэлектродиые емкости:

сетка-катод........... <с40 пФ

анод-катод........... <0,1пФ

сетка-анод ........... <20 нФ

Наработка............. >1000 ч

Предельные эксплуатационные данные

Ток накала пусковой ......... 140 А

Напряжение накала . . ....... 5,7-6,3 В

Напряжение анода (на частоте 155 МГц) . , 4,3 кВ

Мощность, рассеиваемая анодом ГУ-58А . . , 4,5 кВт

Мощность, рассеиваемая анодом ГУ-58Б ... 4 кВт

Мощность, рассеиваемая сеткой...... 200 Вт

Рабочая частота........... 300 МГц

Температура стекла и мест спая металла со стеклом ............... 150°С
