Предельные эксплуатационные данные

Мин. М акс.

Ток 2-го анода, мкА........ , - 120

Напряжение накала, В 5,7 6,9

Напряжение 2-го анода, кВ ....... 12 18

Напряжение модулятора, В -135 О

Напряжение фокусирующего электрода, В . . -100 500 Напряжение подогревателя относительно катода, В ............. -135 О

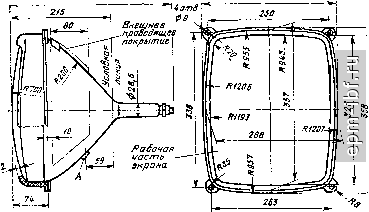

40ЛКЗБ

Кинескоп с прямоугольным экраном, углом отклонения луча по диагонали 90° для работы в приемных телевизионных устройствах черно-белого изображения.

Фокусировка луча - электростатичес кая. Отклонение луча - магнитное. Экран - типа Б, белого свечения, алюминированный. Размер изображения на экране 250X320 мм. Оформление - стеклянное, бесцокольиое щитиым бандажом. Масса 6,5 кг.

Мд УсЭ<РЗ

2,е 3 4-

(РШ45), с взрывоза

при У„ = 6,3 В; - 14 кВ (режим 1); Саг = 16 кВ (режим 2)

Разрешающая способность (по горизонтали) . . >1200 линий

Яркость свечения экрана:

при = 55 мкА, t/jj = 14 кВ .... >б0 кд/м^

при / = 100 мкА, f/ = 16 кВ . . , . >150 кд/м^

Ток накала ........ 300±30 мА

Напряжение фокусирующего электрода . . . 0-250 В Напряжение модулятора запирающее (при 1 =

= 1 мкА)............. -60±30 В

Напряжение модуляции ........ <40 В

Время готовности .......... <1 мин

Наработка ............ >1500 ч

Критерии оценки:

разрешающая способность (по горизонтали) ...... ....... &>1000 линий

яркость свечения экрана (при = 16 кВ) 1\2 кд/м?

Основные данные

при t/н = 6,3 В; t/a = 12 кВ; С/уок = 400 В

Разрешающая способность:

в центре экрана.......... >600 линий

в углах экрана.......... >550 линий

Яркость свечения экрана (при / = 150 мкА) . >100 кд/м^

Ток накала............ 300±30 мА

Напряжение фокусирующего электрода . , . 0-400 В

Напряжение модулятора запирающее .... -OJIgo В

Напряжение модуляции ........ <:27 В

Наработка............. >3000 ч

Критерии оценки.

яркость свечения экрана (при / = 150 мкА) >60 кд/м^

напряжение модуляции ...... <:32 В

Предельные эксплуатационные данные

Ток анода (среднее значение), мкА , ,

Напряжение накала, В ......

Напряжение анода, кВ.......

Напряжение модулятора отрицательное, В Напряжение ускоряющего электрода, В Напряжение фокусирующего электрода, В Напряжение подогревателя относительно

тода, В ...........

Сопротивление в цепи модулятора, МОм ,

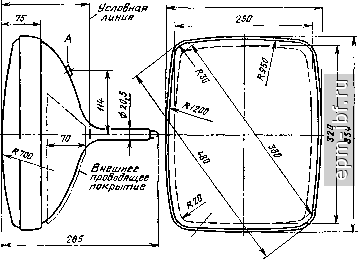

40ЛК5Б

Мд УсЭ РЗ

/ 6

Кинескоп с прямоугольным экраном и углом отклонения луча по диагонали 110° для работы в телевизионной приемной аппаратуре.

Фокусировка луча - электростатическая. Отклонение луча - магнитное. Экран - типа Б, белого свечения, алюминированный. Размер изображения на экране 250X320 мм. Оформление - стеклянное, бесцокольное (РШ20а). Масса 4,5 кг.

Работая vacrm экрана

Основные данные

при Ун = 12,6 В; Уа = 14 кВ; Ууск = 400 В

Разрешающая способность:

в центре экрана......... >1000 линий

в углах экрана.......... >800 линий

Яркость свечения экрана........ >100 кд/м^

Ток накала........... . 60±6 мА

Напряжение фокусирующего электрода . . . О-400 В

Напряжение модулятора запирающее .... -45±15 В

Напряжение модуляции ........ <:25 В

Наработка............ >2000 ч

Критерии оценки:

разрешающая способность в центре экрана >1000 линий

яркость свечения экрана...... >75 кд/м^

напряжение модуляции ....... <30 В
