ГУ-78В

Генераторный тетрод для усиления мощности в усилителях с распределенным усилением и однополосного сигнала на частотах до 250 МГц.

Оформление - металлокерамическое. Охлаждение - принудительное, воздушное 280 м'/ч. Масса 1,8 кг.

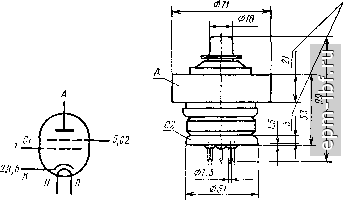

Размер контактирующей паверхнасти

Кантакти.-pywuiUB по -вврмости.

Основные данные

при Сн = 27 В; Ua = 1,7 кВ; Ucz = 300 В; /а=1,5 А

Ток иакала............. 4io,3

Ток анода нулевой (при = 250 В; Uj =

= О В) ............. >4,2 А

Ток 2-й сетки нулевой (при Ug = 250 В; V=

= О В) ............. <0,9 мА

Напряжение запирания (при t/~ = 3 кВ; /а =

= 20 мА)............. <:-150 В

Напряжение смещения 1-й сетки..... -38±13 В

Крутизна характеристики........ 60±20 мА/В

Колебательная мощность в режиме класса ABf . >2,5 кВт Колебательная мощность в режиме класса АВ

(при и„ = 25,7 В).......... >2,2 кВт

Tois катода, постоянная составляющая ... 2 А

Напряжение накала.......... 25,6-28,4 В

Напряжение анода:

постоянное ........... 2,2 кВ

мгновенное ........... 4,25 кВ

Напряжение 2-й сетки......... 300 В

Напряжение 2-й сетки при запертой лампе . . 350 В

Напряжение 1-й сетки, абсолютное значение . -200 В

Мощность, рассеиваемая анодом...... 1,5 кВт

Мощность, рассеиваемая 2-й сеткой .... 25 Вт

Мощность, рассеиваемая 1-й сеткой..... 3 Вт

Рабочая частота........... 250 МГц

Температура оболочки и спаев...... 200°С

Междуэлектродные емкости; входная .....

120±20 пФ

выходная.............20Jl5°

проходная............ <0,25 пФ

Наработка............. >1000 ч

Критерий наработки:

колебательная мощность в режиме класса

АВ, ............. >2,0 кВт

Предельные эксплуатационные данные

Ток катода............. 2,2А

Ток 1-й сетки............ 25 мА

Напряжение накала.......... 25,7-28,3 В

Напряжение анода постоянное...... 3000 В

Напряжение анода (мгновенное значение) . . . 6200 В

Напряжение 2-й сетки......... 300 В

Напряжение 1-й сетки......... -150 В

Мощность, рассеиваемая анодом...... 2500 Вт

Мощность, рассеиваемая 2-й сеткой .... 30 Вт

Мощность, рассеиваемая 1-й сеткой .... 1 Вг

Рабочая частота........... 250 МГц

Температура оболочки и спаев...... 200°С

2. Ua,KB

Анодные характеристики лампы ГУ-78Б

-100 -80 -50 -W -го о в

Анодно-сеточные характеристики лампы ГУ-78Б

ГУ-82Б

Генераторный тетрод для усиления мощности в/широкополосных неперестраиваемых усилителях, а также для генерирования и усиления высокочастотных колебаний на частотах до 250 МГц с вы-

ходнои мощностью до 600 Вт. Оформление - металлокерамическое. Охлаждение - принудительное, воздушное 64 м'/ч. Масса 550 г.

Размеры нонтанти-руюцах поверхностей

1 7

Основные данные

при Us = 12,6 В; Са = 2 кВ; Ссз = 375 В

Ток накала............. 3,8±0,3 А

Ток анода (при == 250 В; Cj = 0) . . . >1,6 А

Ток 2-й сетки (при Са = 250 В; U= 0) . . <330 мА

Ток 1-й сетки (при Cg = 1650 В; 1 = 600 мА). <50 мкА Напряжение смещения 1-й сетки (при Сд =

= 1650 В; /а = 600 мА)....... -43± 15 В

Напряжение запирания 1-й сетки..... 115 В

Крутизна характеристики (при Сд = 1650 В;

/а = 600 мА).......... 26±7 мА/В

Выходная мощность в режиме класса ABj (при

/2=40 мА; /=0,14-1 МГц) .... >600 Вт Выходная мощность в режиме класса В (при

Са = 1,8 кВ; ! = 40 мА; / == 250±10 МГц) >450 Вт Междуэлектродные емкости:

входная ............ <57 пФ

выходная............ <16 пФ

проходная............ <0,15пФ

Наработка............. >1500 ч

Предельные эксплуатационные данные

Ток катода, постоянная составляющая . . . 800 мА

Ток катода (мгновенное значение)..... 2500 мА

Напряжение накала......... 12-13,2 В

Напряжение анода постоянное...... 2000 В

Напряжение анода (мгновенное значение) . . 3900 В

Напряжение 2-й сетки......... 375 В

Напряжение 1-й сетки......... -150 В

Напряжение катод - подогреватель .... 100 В

Мощность, рассеиваемая анодом..... 1000 Вт
