Основные данные

при Сн = 12,6 В; Уа = 250 В; и^г = 175 В; Уо1 = -П В

Ток накала............. 1,125+0,125 А

Ток накала (при Уд = 6,3 В)..... 2,25+0,125 А

Ток анода............. 58,5+23,5 мА

Ток анода в импульсе (прн Уа = 5 кВ; Vz -

= 0,85 кВ; Ус1 = 200 В; Уо>, = 150 В; т =

= 1 мкс)............. >9 А

Ток анода в импульсе (при Уд = 11,4 В) . , >8,1 А

Ток 2-й сетки............ <:iO мА

Ток утечки между катодом и подогревателем

(при Ук.Б = 100 В)......... <175 мкА

Ток 1-н сетки обратный (при Уд = 400 В; Ус{ =

= -100 В)............ <4 мкА

Напряжение запирания 1-й сетки (при Уд =

= 400 В; Уо2 = 225 В) ....... <-55 В

Междуэлектродные емкости:

входная ............ 15+2 пФ

выходная............ 7±2 пФ

проходная ............ <:0, пФ

Наработка ............. >1000 ч

Предельные эксплуатационные данные

Ток анода в импульсе......... 9* А

Напряжение накала ......... 11,3-13,9 В

Напряжение анода .......... 5 кВ

Напряжение 2-й сетки......... 0,85 кВ

Напряжение между катодом и подогревателем . ± 100 В

Мошпость, рассеиваемая анодом ..... 15* Вт

Мощность, рассеиваемая 2-й сеткой .... 3* Вт

Температура баллона........ 200°С

♦ Для обоих тетродов.

Импульсный генераторный двойной лучевой тетрод для модулирования высокочастотных колебаний в импульсных установках.

Оформление - стеклянное, бесцокольное (РШЗ). Рабочее положение - вертикальное, баллоном вверх. Масса 125 г.

ГИ-31, ГИ-31Р

Импульсные генераторные триоды для работы в качестве генератора высокочастотных колебаний в дециметровом и сантиметровом диапазонах при импульсной анодной модуляции.

Оформление - металлокерамическое. Масса 18 г

i: А

Основные данные

при Ун = 6,3 в, = 0,35 кВ; = 35 мА

Ток накала............. 0,95±0,05

Ток сетки обратный (при U= 2 В) . . . . <:2 мкА

Крутизна характеристики . .... >15 мА/В

Напряжение сетки в рабочей точке ... , -2,5lll5

Колебательная мощность в импульсе (при - = 2,5 кВ; /а = 2,1 А; т = 3 мкс и скважности 500) ............ > 1500 Вт

Междуэлектродные емкости:

входная ............ <:5 пФ

выходная............ <0,04 пФ

проходная............ <:2,7 пФ

Наработка............. >2000 ч

П{)едельные эксплуатационные данные

Ток анода в импульсе при т <: 3 мкс ... 2,5 А

Напряжение накала.......... 6-6,6 В

Напряжение анода в импульсе при т < 3 мкс 2,8 кВ

Мощность, рассеиваемая анодом . . ... 10 Вт

Мощность, рассеиваемая сеткой...... 0,5 Вт

Длина волны............ 7-100 см

Скважность минимальная........ 400

Температура оболочки......... 200°С

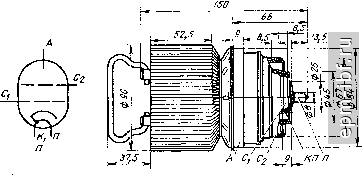

ГИ-ЗЗБ

Импульсны-й генераторный лучевой тетрод для усиления высокочастотных колебаний и умножения частоты в дециметровом диапазоне частот.

26 4.Ч

Оформление металлокерамическое. Охлаждение - принудительное воздушное: анода 48 м'/ч; выводов 18 м'/ч. Масса 2200 г.

Основные данные 4 h

X = 47 см

при f/н = 26 В; f/а.имп = 4 кВ; Ur. = 0,8 кВ; /а = 170 мА;

3,5±0,3 А

Ток накала .............

Ток анода в начале характеристики (при u-

= -200 В)............<:4 мА

Ток обратный 1-й сетки (при Ug. - 1 кВ; V2 =

= 500 В; /а = 1 А).........<Э0 мкА

Ток эмиссии катода в импульсе (при т = 5 мкс;

1/а = 1100 В)...........>50 А

Крутизна характеристики (при (Уа - 1 кВ;

f/e2 = 500 В; /а = 1 А; V- = Ю В) . . . 35±10 мА/В Коэффициент усиления по мошности .... 8 Напряжение сетки в рабочей точке (при (Уа =

= 1 кВ; СУ2 = 500 В; /а = 1 А) . . . . -124-30 В Коэффициент усиления 1-й сетки относительно

2-й сетки (при изменении СУ.о на 50 В; I

= 1 А) ...... ...... 9,5±2,5

Колебательная мощность в импульсе (при Р^ =

= 500 Вт) ............>4,5 кВт

Междуэлектродные емкости:

входная.............<:35 пФ

выходная............<:21 пФ

проходная............<:0,06 пФ

Наработка.............>1000 ч

Предельные эксплуатационные данные

Ток анода, постоянная составляющая ....

Напряжение накала .........

Напряжение анода ...........

Напряжение анода при запертой лампе . . .

Напряжение 2-й сетки.........

Мощность возбуждения (среднее значение). .

0,2 А

24,7-27,3 В 4,5 кВ 5 кВ 0,9 кВ 80 Вт
