Мощность возбуждения в импульсе...... 350 Вт

Выходная мощность.

при X = 10 см.............. 1,8 кВт

при X = 18 см при катодной манипуляций 2 кВт

Скважность минимальная........... 200

Длительность импульса............ 1,5 мкс

Температура выводов ............ 200°С

* Для ГИ 41

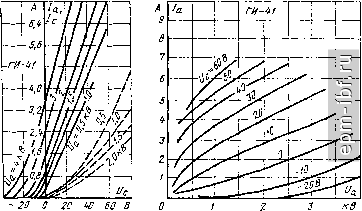

Анодно-сеточные импульсные характеристики ламп ГИ-41 1, ГИ-41

Импульсные анодные характеристики ламп ГИ-41-1, ГИ-41

ГИ-42Б

Импульсный генеральный трнод для усиления высокочастотных колебаний на частотах до 200 МГц.

Оформление - металлокерамическое, с кольцевыми выводами катода и сетки. Охлаждение - воздущное, принудительное: анода 1340 м'/ч; ножки 200 м'/ч. Масса 30 кг.

Поверхности Тг контактна п

�22823

Основные данные

при С/ =И В; [/3=3 кВ; 4=4,5 А

..... ..... 520±40 А

. . . >750 А 10 кВ;

Ток накала .....

Гок эмиссии катода в импульсе

Напряжение запирания сетки (при

/а = 0,1 А)............

Крутизна характеристики (при La = 4,5 кВ; /а = 2,5 и 4,5 А)..........

Коэффициент усиления (при La = 3 и 4 кВ) .

Колебательная мощность в импульсе (при С7 = = 13,5 В; La = 35 кВ; т = 50 мкс; скважности 285 на частоте 200 МГц)......

Междуэлектродные емкости:

входная .............

выходная............

проходная ............

Наработка.............

-400±100 В

85+15 мА/В 30 ±5

>3,5 МВт

173±17 пФ <4 пФ

45+5 пФ >1000 ч

Предельные эксплуатационные данные

пусковой......... 840 А

Ток накала пусковой......... 840 А

Напряжение накала . ....... 12,8-14,2 В

Напряжение анода в импульсе...... 35 кВ

Мощность, рассеиваемая анодом ... .18 кВт

Мощность, рассеиваемая сеткой .... . 800 Вг Коэффициент усиления по мощности на частоте

200 МГц............ 5

Рабочая частота........... 200 МГц

Длительность нмпульса......... 50 мкс

Полоса пропускания частот минимальная . . 5 МГц

Температура анода . . . 250Т

1 емпература спаев металла с керамикой . . . 150°С

ГИ-43А, ГИ-43Б

Для ГИ 43Б диаметр апода с радиатором 221 мм

ности

Импульсные генераторные тетроды для генерирования и усиления высокочастотных колебаний при анодной манипуляции.

Оформление - металлокерамическое, с кольцевыми выводами: катода и сеток. Охлаждение - принудительное: ГИ-43А: анода - водяное не менее 20 л/мин; баллона и ножки - воздушное 300 м'/ч; ГИ-43Б1 анода - воздушное 1100 м'/ч. Масса: ГИ-43А 11 кг; ГИ-43Б 22 кг.

Основные данные при Uh=7,5 В; [/а=3 кВ; [/с2=1 кВ

Ток иакала............. 390 ±30 А

Ток эмиссии катода в импульсе (при Ug = 1 кВ) 250 А

Ток 2-й сетки (при /д = 1 А).......<450 мА

Напряжение запирания 1-й сетки (при =

= 10 кВ; = 2 кВ; /а = 0,1 А) . . . . <-350 В Крутизна характеристики (при /д = 3 и 5 А) . 110±20 мА/В Коэффициент усиления 1-й сетки относительно

2-й сетки (при = 1 и 1,5 кВ; /д = 3 А) . 10±2 Колебательная мощность в импульсе на частоте

500 МГц ГИ-43А:

при т„лп = 500 мкс........>500 кВт

при Тимп = 1000 мкс .......>350 кВт

Колебательная мощность в импульсе на частоте

500 МГц ГИ-43А (при Тдп = 3200 мкс) . . >200 кВт Междуэлектродиые емкости ГИ.43А, пФ:

Схема Схема с об-с общей щим сеткой катодом

входная ............ 125+25 300+50

выходная............35±8 22+8

проходная . ,..........<0,5 <2

Междуэлектродные емкости ГИ-43Б, пФ:

входная ............135±15 350+35

вЫхбдная..... .......45±5 43±5

проходная............ <:0,5 <2

Наработка . .......... >1000 ч

Предельные эксплуатационные данные

Ток накала пусковой........... 630 А

Напряжение накала............ 7,1-7,9 В

Напряжение анода в импульсе........ 25 кВ

Напряжение 2-й сетки........... 2,2 кВ

Напряжение 1-й сетки, мгновенное значение . . . -1,5кВ

Мощность, рассеиваемая анодом ....... 15 кВт

Мощность, рассеиваемая 2-й сеткой...... 400 Вт

Мощность, рассеиваемая 1-й сеткой...... 200 Вт

Рабочая частота............. 500 МГц

Скважность минимальная.......... 50

Длительность импульса ГИ-43Б при колебательной

мощности 250 кВт............ 3200 мкс

Температура анода ГИ-43Б......... 250°С
