Предельные эксплуатационные данные

Ток катода в импульсе............. 20 А

Напряжение накала.............. 23,4-28,0 В

Напряжение анода............... 10 кВ

Напряжение 2-й сеткн............. 1 кВ

Напряжение 1-й сетки............. -700 В

Мощность, рассеиваемая анодом......... 85 Вт

Мощность, рассеиваемая 2-й сеткой....... 8 Вт

Мощность, рассеиваемая 1-й сеткой....... 1,5 Вт

Длительность импульса ............ 6 мкс

Температура баллона .............. 250°С

ГМИ-14Б

Импульсный модуляторный тетрод для работы в импульсных модуляторах.

Оформление - металлостеклянное Охлаждение - принудительное, воздушное не менее 60 м'/ч. Масса 2800 г.

2,4,6.

1,3,5

Основные данные

при (; = 26 В; Уа = 3,5 кВ, u, = 2150 В; Уо1 = -900 В;

oi имп = 350 В; 1 = 5 мкс; / = 200 имп/с

...... 16±1,5 А

............>130 А

Ток накала . Ток анода а импульсе

Ток анода в импульсе (при Ун=23,5 В) .... !90 А

Ток 1-й сетки обратный (при Ун = 28 В; Уд =

= 1 кВ; Уса = 500 В, /а = 600 мА) .... 350 мкА

Ток 1-й сетки в импульсе ........... <:18А

Ток 2-й сетки в импульсе ........... -ISA

Напряжение запирания сетки (при = 36 кВ;

(;с2=2 кВ)................. -ЮОО В

Междуэлектродные емкости:

входная.................. 180±40 пФ

выходная................. 25ztl0 пФ

проходная................. <:2,0 пФ

Наработка................... fe>200 ч

Предельные эксплуатационные данные

Ток катода в импульсе............. 170 А

Напряжение накала .............. 23,5-28,5 В

Напряжение анода............... 36 кВ

Напряжение 2-й сеткн............. 2150 В

Напряжение 1-й сетки............. -1000 В

Мощность, рассеиваемая анодом ........ 600 Вт

Мощность, рассеиваемая 2-й сеткой....... 35 Вт

Мощность, рассеиваемая 1-й сеткой....... 6 Вг

Длительность импульса........ . . . . 10 мкс

Температура ножки .............. 120°С

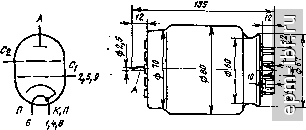

ГМИ-15Б

Импульсный модуляторный лучевой тетрод для коммутации сигналов В импульсных модуляторах с частичным разрядом накопительной емкости.

Оформление - стеклянное, с цоколем (РШ17-2). Рабочее положение - вертикальное. Охлаждение - принудительное: анода - воздущное не менее 150 м'/ч; баллона - воздушное не менее 20 м*/ч. Масса 4 кг

3,6-

г.5

Основные данные

при Ун=8 В; (73=3,5 кВ; Voi = 1,75 кВ; (/р^ = -800 В; С1имп= 300 В; т= 1000 мкс, /=25 нмп/с

Ток накала.................. 21,5+2,5 А

Ток анода в импульсе............. >5,5 А

Ток анода (среднее значение).......... >150 мА

Ток 2-й сетки................. <60 мА

Ток 1-й сетки................. <:40 мА

Напряжение запирания сетки (прн = 70 кВ;

/а = 1 мА) ................. <-700 В

Междуэлектродные емкости:

входная.................. <50 пФ

выходная................. <15 пФ

проходная................. <1 пФ

Наработка .................. >250 ч

Предельные эксплуатационные данные

Ток пусковой................... 28 А

Напряжение накала................ 7,8-8,2 В

Напряжение 1-й сетки в импульсе......... 350 В

Напряжение 1-й сетки в импульсе (минимальное) . . 300 В

Средняя мощность, рассеиваемая анодом...... 700 Вт

Средняя мощность, рассеиваемая 2-й сеткой .... 120 Вт

Средняя мощность, рассеиваемая 1-й сеткой .... 25 Вт

Длительность импульса.............. 1000 мкс

Длительность импульса минимальная........ 2 мкс

Температура баллона............... 170°С

Температура радиатора .............. 150°С

ГМИ-16Р, ГМИ-16

Импульсные модуляторные лучевые тетроды для работы в импульсных усилителях и модуляторах.

Оформление - стеклянное, бесцокольное (РШ-3) Охлаждение - естественное или воздушное, принудительное Масса 65 г

/!П,к I П \П * 2 7

Основные данные

при Ua = 6,3 В; t/g = 1 кВ; и^г = 0,6 кВ; Ua = -95 В; Uciavn~5 В; т = 3 мкс; /= 666 имп/с

Ток иакала................. 1,45±0,15 А

Ток анода в импульсе............. 4,1 ±0,6 А

Ток анода в импульсе (при 6н = 5,7 В) .... >3,0 А

Ток 2-й сетки в импульсе ........... О.З^о^и

Ток 1-й сетки в импульсе......... . . 0,4±0,2 А
