Ток 1-й сетки обратный............ <:1 мкА

Ток утечки между катодом и подогревателем . . <:30 мкА Напряжение запирания сеткн (при (Уд = 3,8 кВ; ,

/а=0,1 мА) ................ -751,5 В

Междуэлектродиые емкости:

входнач.................. 30±6 пФ

Выходная................. 6,5±1,5

(6±2)* пФ

проходная................. <:0,8 пФ

Наработка................... >2000 ч

Предельные эксплуатационные данные

Ток катода в импульсе............. 6 А

Напряжение накала .............. 5,7-7 В

Напряжение анода............... 4,0 (4,5)* кВ

Напряжение 2-й сетки............. 0,9 кВ

Напряжение 1-й сетки............. -200 В

Напряжение 1-й сеткн в импульсе ....... 100 В

Напряжение между катодом и подогревателем . , -ЮОн-1-100 В

Мощность, рассеиваемая анодом ........ 9 (8)* Вт

Мощность, рассеиваемая 2-й сеткой....... 1,8 Вт

Мощность, рассеиваемая 1-й сеткой....... 1 Вт

Длительность импульса............. 10 мкс

Температура баллона .............. 250°С

Для ГМИ-16.

ГМИ-17Б

Импульсный модуляторный лучевой тетрод для работы в качестсе

коммутирующего элемента. Оформление - металлостеклянное. Охлаждение - воздушное,

принудительное: анода 20 м'/ч; ножки 10 м'/ч. Масса 4 кг.

г^

Основные данные

при (Ун = 27 В; (Уа = 4 кВ; (У^ = -650 В; (Усимп = 200 В; (Ус2 = 1750 В; т„мп = 10 мкс; Q = 200

Ток накала .....

Ток анода в импульсе

10±0,5 А 60=tl0 А

Ток анода в импульсе (при 1/д=24,5 В) .... >40 А

Ток 1-й сетки в импульсе ........... <:6 А

Ток 2-й сетки в импульсе ........... <3 А

Термоток 1-й сетки (при U=29,5 В; l/j, =

= 33 кВ).................. <:1,5 мА

Напряжение запирания 1-й сетки (прн t/g = 33 кВ;

/а = 1 мА) ................. <-550 В

Междуэлектродные емкости:

входная.................. 160±20 пФ

выходная................. 26,5rt:6,6 пФ

проходная................. <:1 пф

Наработка................... >500 ч

Критерии наработки:

ток анода в импу.шсе ........... >40 А

термоток 1-й сетки ............ <5 мА

Предельные эксплуатационные данные

Ток анода в импульсе............... 60 А

Напряжение накала................ 24,5-29,5В

Напряжение анода ................ 30 кВ

Напряжение 1-й сетки .............. 700 В

Напряжение 2-й сетки .............. 1750 В

Напряжение 1-й сетки в импульсе......... 200 В

А1ощность, рассеиваемая анодом.......... 1,5 кВт

Мощность, рассеиваемая 2-й сеткой........ 30 Вт

Мощность, рассеиваемая 1-й сеткой........ 6 Вт

Длительность импульса.............. 10 мко

Скважность ................... 200

Температура баллона............... ISOC

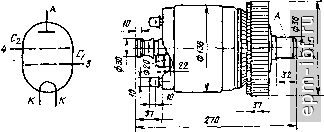

ГМИ-19Б

Импульсный модуляторный тетрод для работы в импульсных ком-MVTaTopax мощностью до 3,6 МВт и импульсных модуляторах.

Оформление - металлостеклянное. Рабочее положение - вертикальное. Охлаждение -- воздушное, принудительное 460 м^/ч . Масса 5 кг.

K/i/7 П Пс П

WD Ш тп IS00 20002Ш в

Импульсные анодные и сеточно-анодные характернстн-ки лампы ГМИ-20

прн (;н=9,5В; !7a=4 кВ; 02 = 2,5 кВ; Ус!-! кВ; С1имп = 600 В; X = 25 мкс

Ток накала.................. 190±20 А

Ток анода в импульсе............. 120 А

Ток 1-й сетки в импульсе ........... <12А

Ток 2-й сетки в импульсе ........... <:25 А

Напряжение запирания 1-й сетки (при Уд == 36 кВ) <-900 В Междуэлектродные емкости:

входная.................. 28±6 пФ

выходная................. 185±35 пФ

проходная................. <5 пФ

Наработка................... >1000 ч

Предельные аксплуатационные данные

Ток накала пусковой............... 285 А

Ток катода в импульсе .............. 165 А

Напряжение иакала................ 9-10 В

Напряжение анода ................ 30 кВ

Напряжение 2-й сетки .............. 2,5 кВ

Напряжение 1-й сетки .............. -1,2 кВ

Напряжение 1-й сетки в импульсе......... 600 В

Мощность, рассеиваемая анодом.......... 1 кВт

Мощность, рассеиваемая 2-й сеткой ........ 125 Вт

Мощность, рассеиваемая 1-й сеткой ........ 25 Вт

Длительность импульса.............. 1000 мкс

Температура оболочки ............... 150°С

Накопительная емкость в цепи анода........ 1,25 мкФ

ГМИ-20

Импульсный модуляторный тетрод для работы в качестве коммутирующего элемента в импульсных модуляторах.

Оформление - стеклянное, бесцокольное (РШ-3). Охлаждение - естественное или принудительное, воздушное. Масса 70 г.
