ГМИ-23Б

Импульсный модуляторный тетрод для работы в импульсных модуляторах.

Оформление - металлостеклянное. Охлаждение - воздушное 300 м'/ч. Масса 4 кг.

Основные данные

при Vu= 6,3 В; = 3,5 кВ; Ссг = 2,5 кВ; Uoi = -900 В; fci имп = 150 В; X = 25 мкс

Ток накала ................... 160±15 i

Ток анода в импульсе .............. >50 А

Ток 1-й сетки в импульсе............. <7,5 А

Ток 2-й сетки в импульсе............. <10 А

Ток 1-й сетки обратный.............. <1 мА

Напряжение запирания 1-й сетки ......... <-750 В

Время готовности................. <:15с

Междуэлектродные емкости:

входная................... <150 пФ

выходная .................. <25 пФ

проходная.................. <2,0 пФ

Наработка.................... >1000 ч

Ток накала пусковой............... 145 А

Ток катода в импульсе.............. 30 А

Напряжение накала................ 4,1-4,5 А

Напряжение анода ................ 20 кВ

Напряжение 2-й сетки .............. 1,4 кВ

Напряжение 1-й сетки .............. -900 В

Напряжение 1-й сеткн в импульсе избыточное . . . 350 В

Мощность, рассеиваемая анодом.......... 250 Вт

Мощность, рассеиваемая 2-й сеткой........ 15 Вт

Мощность, рассеиваемая 1-й сеткой........ 3 Вт

Длительность импульса.............. 1000 мкс

Температура оболочки ............... 150°С

Накопительная емкость в анодной цепи ...... 1,25 мкФ

ГМИ-24А, ГМИ-24Б

Импульсные модуляторные тетроды для работы в импульсных модуляторах.

Оформление - металлостеклянное. Охлаждение ГМИ-24А - водяное 2 л/мин; ГМИ-24Б - воздушное: анода 40 м^/ч; ножки 8 м'/ч. Масса: ГМИ-24А 1,4 кг; ГМИ-24Б 2,1 кг.

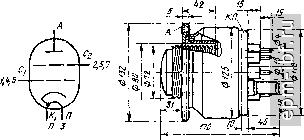

Поверх ность контакта.

п 1,4

Для ГМИ-24Б диаметр анода с радиатором 110 мм

Основные данные

при^Ун = 26 В; = 1 - 5 В; Усг = 1 В; Ус1 = - 700 В; т = 5 мкс

Ток накала.................. 5,3±0,4 А

Ток анода в импульсе............ . д

Ток 2-й сетки в импульсе ........... \

Ток 1-й сетки в импульсе ........... Ь -п

Напряжение 1-й сетки в импульсе........ 125 В

Напряжение запирания 1-й сетки (при Уд = 23 кВ;

/а = 0,2мА) ................ <-б00 В

А\еждуэлектродные емкости:

Ток катода в импульсе.............. 85 А

Ток накала пусковой............... 240 А

Напряжение накала................ 6,0-6,6 В

Напряжение анода................ 30 кВ

Напряжение 2-й сетки .............. 2,5 кВ

Напряжение 1-й сетки .............. 900 В

Мощность, рассеиваемая анодом.......... 1 кВт

Мощность, рассеиваемая 2-й сеткой........ 100 Вт

Мощность, рассеиваемая 1-й сеткой ........ 25 Вт

Длительность импульса.............. 1000 мкс

Температура баллона............... 150°С

Накопительная емкость в цепи анода ....... 1,25 мкФ

входная.................. <:125 пФ

выходная . . . . ............ <20 пФ

проходная................. <0,8 пФ

Наработка................... >1000 ч

Предельные эксплуатационные данные

Ток катода в импульсе при скважности не менее

500 ..................... 34 А

Напряжение накала .............. 23,5-28,5 В

Напряжение анода............... 20 кВ

Напряжение 2-й сетки............. 1 кВ

Напряжение 1-й сетки............. -800 В

Напряжение 1-й сетки в импульсе........ 125 В

Мощность, рассеиваемая анодом ........ 250 Вт

Мощность, рассеиваемая 2-й сеткой....... 15 Вт

Мощность, рассеиваемая 1-й сеткой....... 2,5 Вт

Длительность импульса............. 30 мкс

Время готовности минимальное......... 3 мин

Температура баллона .............. 150°С

ГМИ-25А

Импульсный модуляторный тетрод для работы в импульсных модуляторах, а также в качестве регулирующего элемента в электронных стабилизаторах

Оформление - металлостеклянное. Охлаждение - принудительное: анода - водяное ие менее 3 л/мин; ножки и баллона - воздушное не менее 50 м'/ч. Масса 2,2 кг.

Основные данные

при (;н= 12,6 В; t/a = 2,5 кВ; Сс2==1.5кВ; (/ci = -900 В; Uoi имп = 200 В

Ток накала.................. 21,5d=2,5 А

Ток анода в импульсе............. >50 А

Ток 1-й сетки в импульсе ........... <? А

Ток 2-й сетки в импульсе ........... <8 А

Напряжение запирания 1-й сетки (при \2 кВ;

/, = 3 мА)................. <:-900 В
