Основные данные

при £/ = 6,3 В, Ua = b кВ,

: 2,5 кВ

Ток накала.................. 1800±200 А

Ток анода в импульсе............. >-500 А

Ток сетки в импульсе............. <:25 А

Напряжение запирания сетки (при t/g = 60 кВ;

t/ =6B, /а=25мА)........... <:1,25 кВ

Междуэлектродные емкссти:

входная....... ......... 1000 пФ

выходная................. <:20 пФ

проходная................. ЗОО пФ

Наработка................... >1000 ч

Пределы ые ксплуллциокные данные

Ток иакала . ...

Ток анода в импульсе ....

Напряжение накала .....

Напряжение анода......

Напряжение сетки . , Напряжение сетки в импульсе Мощность, рассеиваемая анодом

2700 А 500 А 6,0-6,6 В 60 кВ -2 кВ 2,5 кВ 150 кВт

Импульсный модуляторный триод для коммутации и регулирования мощности в импульсных модуляторах.

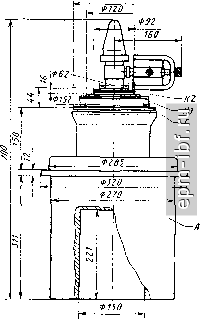

Оформление - металлокерамическое Охлаждение - принудительное, водяное: анода 160 л/мии; ножки 10 л/мин. Масса 58 кг.

Мощность, рассеиваемая сеткой....... . 1,5 кВт

Длительность импульса............. 750 мко

Температура баллона .............. 175°С

ГМИ-45А

Импульсный генераторный тетрод для коммутации импульсной мощности до 825 кВт и формирования спада импульса напряжения на нагрузке в импульсных модуляторах.

Оформление - металлостек-ляннде. Охлаждение - принудительное, водяное не менее 2,5 л/мин.

/-модуляторный тетрод; - фор- Щ^ мирующий тетрод

Основные данные

при (Уд = 27 В; Уа = 30 кВ; У^ = 1.5 кВ; Uci имп = 125 В

Ток накала.................. 4,4±0,4 А

Ток анода в импульсе............. >30 А

Ток 1-й сетки в импульсе ........... ЗА

Ток 2-й сетки в импульсе ........... <2 А

Между электродные емкости:

входная.................. <70 пФ

выходная................. <:15 пФ

проходная................. <4 пФ

Наработка................... >1000 ч

Критерий наработки:

ток анода в импульсе ........... :524 А

Предельные эксплуатационные данные

Ток катода в импульсе............. 35 А

Напряжение накала...... ,....... 24,3-29,7 В

Напряжение анода............... 30 к В

Напряжение 1-й сетки............. -1000 В

Напряжение 1-й сетки в импульсе

Напряжение 2-й сеткн......

Мощность, рассеиваемая анодами . Мощность, рассеиваемая 1-й сеткой Мощность, рассеиваемая 2-й сеткой

Длительность импульса......

Скважность...........

125 В 1,5 .кВ 2,5 кВт 4 Вт 20 Вг 25 мкс 160

Импульсный модуляторный триод с защитной сеткой для коммутации импульсной мощности в импульсных модуляторах.

Оформление - металлокерамическое. Охлаждение - воздушное, принудительное: анода ЮОм^/ч; ножки 40 м^/ч^ Масса 3 кг.

П

Основные данные

при У„= 27 В; £;а= 30 кВ; t/oi = 1150 В; т: мп = Ю мкс;

Q= 100

Ток накала.................. 8±0,4 А

Ток анода в импульсе............. >50 А

Ток сетки в импульсе............. <7,5 А

Напряжение аиода остаточное.......... 3,5 кВ

Напряжение запирания отрицательное...... >2Ь0 В

Между электродные емкости:

входная.................. 210 пФ

выходная................. <30 пФ

проходная................. З пФ

Наработка................... >3000 ч

Критерий наработки:

ток анода в импульсе ........... >35 А

Предельные эксплуатационные данные

Напряжение накала .............. 24,4-27,6 В

Напряжение анода............... 30 кВ

Напряжение сетки............... -300 В

Напряжение сетки в импульсе.......... 1500 В

Ток катода:

при скважности 500 ............ 55 А

при скважности 100 ........... 77 А

Мощность, рассеиваемая анодом ....... 1000 Вт

Мощность, рассеиваемая сеткой......... 60 Вт

Длительность импульса (при / = 77 А) ..... 50 мкс
