Фокусировка луча - электростатическая. Отклонение луча - электростатическое. Экран - желто-зеленого свечения. Оформление - стеклянное, бесцокольное (РШЗЗ). Масса 0,8 кг.

Основные данные

при г/н= 6,3 В; г/а2= 00 В; [/as = 3,4 кВ

Ширина линии в центре экрана...... <:0,55 мм

Яркость свечения экрана........ >25 кд/м^

Ток накала ............ 300±30 мА

Напряжение 1-го анода фокусирующее . . . 300±100 В Напряжение модулятора запирающее .... -10-;-30 В Напряжение бланкирующих пластин запирающее .............. ЗО В

Чувствительность к отклонению:

временных пластин Д^, ,..... >0,8 мм/В

сигнальных пластин Дд, Дi...... >1,05 мм/В

Наработка ............ >1000 ч

Критерии оценки:

ширина линии в центре экрана .... <:0,6 мм

яркость свечения экрана ...... >20 кд/м^

Предельные эксплуатационные данные

Мин. Макс.

Напряжение накала, В........5,7 6,9

Напряжение 1-го анода, В........- 925

Напряжение 2-го анода, В.......- 925

Напряжение 3-го анода, В.......-100 -ЫОО

Напряжение 4-го анода, В........-100 --100

Напряжение 5-го анода, кВ.......- 4,3

Напряжение модулятора, В.......-80 -

10ЛО2И

Осциллографическая трубка - двухлучевая с одной электронно-оптической системой для контроля синфазности исследуемых сигналов

Фокусировка луча - электростатическая. Отклонение луча -

е.

электростатическое. Экран - зеленого свечения. Послесвечение экрана - среднее. Оформление - стеклянное, с цоколем (РШЗЗ). Масса 1 кг.

Основные данные

при (/н= 6,3 В; = 2 кВ, Ua = 4 кВ

Шнрнна лннни обоих лучей в центре экрана . . <0,5 мм

Яркость свечения экрана........ :>25 кд/м^

Ток накала ............ 600=tl00 мА

Напряжение 1-го анода фокусирующее . . . 300-600 В

Напряжение модулятора запирающее . . . -iO-.-120 В Чувствительность к отклонению:

временной системы ........ >0,25 мм/В

первой и второй сигнальных систем . , . >>0,22 мм/В

Наработка............ >-500 ч

Критерии оценки:

ширина линии обоих лучей в центре экрана ............ <:0,6 мм

яркость свечения экрана...... 20 кд/м^

Предельные эксплуатационные данные

Мин. Макс.

Напряжение накала, В........5,7 7,0

Напряжение 2-го анода, кВ .......1,3 3,0

Напряжение 3-го анода, кВ.......1,8 5,0

Напряжение ускоряющего электрода, кВ . . 1,3 3,0

Напряжение модулятора, В.......-500 -5

Напряжение подогревателя относительно катода, В .............-100 10

10ЛО102М

Осциллографическая трубка для визуальной н фотографической регистрации СВЧ колебаний и импульсов наносекундной длительности в полосе частот 0-1,5 ГГц и амплитудой свыше 20 мВ.

Экран - синего свечения. Размер рабочей части экрана 150-170 мм. Оформление - металлостеклянное, бесцокольное (РШЗЗ), с боковыми выводами на баллоне. Масса 2 кг

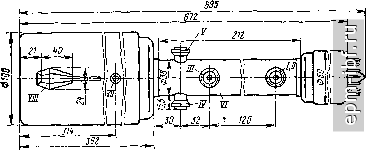

Выводы электродов:

15 - подогреватель; 3, 9, 14 - анод; 5 - катод; 7, J3 - модулятор; - электрод ускоряющий; 2, 4, 6, 8, 10, 12 - свободные; 1, II - вход сигнальной системы; / - выход сигнальной системы; IV, V - пластины временные; - анод (корпус); VII - по-слеускоряющий электрод;

VIII - электрод октупольный;

IX ~ электрод корректирующий.

I Ш

7 ;/JS,w(b (Ь

т. 15

III II

ЕГ Ш

13 ж ф ф ф

Основные данные

при (/н = 6,3 В; t/a = 2000 В

Ширина линии в центре экрана......

Ток накала ............

Ток послеускоряющего электрода.....

Ток утечки:

между катодом и подогревателем . . . . между катодом и модулятором . . . .

Ток катода .............

Напряжение ускоряющего электрода . . . . Напряжение послеускоряющего электрода . . Напряжение модулятора запирающее . . . .

Напряжение модуляции ........

Коэффициент стоячей волны:

в диапазоне до 1000 МГц......

в диапазоне до 1500 МГц......

Чувствительность к отклонению:

временных пластин ........

сигнальных пластин........

Рабочая полоса частот .........

Скорость записи...........

Междуэлектродные емкости: катод - модулятор

150-170 мкм 0,5-0,7 А 20-200 мкА

пластина Bj - пластина

пластина - все электроды (кроме

Наработка ...........

Критерии оценки:

ток утечки между катодом и модулятором напряжение модуляции ......

ЮО мкА <10 мкА 5000 мкА

<то В

<25 000 В -80--160 В <10 В

>0,25 мм/В >10 мм/В >1500 МГц 1000-2000 км/с

<i пФ <6 пФ <6 пФ >500 ч

<:10 мкА <100 В

Предельные эксплуатационные данные

Напряжение накала, В .......

Напряжение анода, В .........

Напряжение ускоряющего электрода, В Напряжение послеускоряющего электрода, В Напряжение модулятора, В......
