Основные данные при Ua = 1,36 В; С;а = 6 кВ; (Ууск = 300 В

Разрешающая способность:

в центре экрана.......... >400 линий

по краям экрана......... 3 300 линий

Яркость свечения экрана (при / <: 7 мкА) . >-20 кт/м-

Ток накала............ 300±30 мА

Напряжение фокусирующего электрода . . . 200-330 В

Напряжение модулятора запирающее .... -6н-14 В Напряжение модуляции (при яркости экраиа

от О до 20 кд/м2).......... <6,5 В

Наработка............ >600 ч

Критерии оценки:

яркость свечения экрана...... :10 кц/м^

напряжение модуляции ....... <6,5 В

Предельные эксплуатационные данные

Напряжение накала, В ......

Напряжение анода, кВ......

Напряжение фокусирующего электрода, В

Напряжение модулятора, В.....

Напряжение ускоряющего электрода, В

6ЛМ4С

Индикаторная трубка для визуальной регистрации электрических процессов

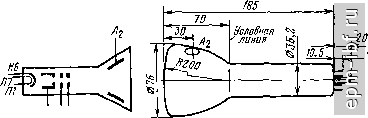

Экран - оранжевого свечения, алюминированный. Оформление - стеклянное, бесцокольное (РШ21а). Масса 100 г. Схема соединения электродов и габаритный чертеж, как у 6ЛМ2С.

Основные данные

при СУн = 1,36 В; Уа = 9 кВ; Ууок = 400 В

Разрешающая способность по полю .... >-600 линий

Яркость свечения экрана ....... >100 кд/м^

Яркость паразитного свечения ...... <:0,1 кд/м^

Ток накала ............ 0,27-0,33 А

Ток утечки:

между катодом и модулятором..... <5 мкА

между катодом и подогревателем . . . <:30 мкА между модулятором и ускоряющим электродом .......... . . <5 мкА

Напряжение фокусирующего электрода . . . 250-400 В Напряжение модулятора запирающее .... -6-.-20 В

Напряжение модуляции ........ <12 В

Время готовности <1 мин

Наработка ............. >600 ч

Критерии оценки:

ток анода........... <10 мкА

напряжение модуляции ....... <:10 В

J 23 Мд УсЗА,

Индикаторная трубка для визуальной регистрации электрических процессов.

Фокусировка луча ~ электростатическая. Отклонение луча - магнитное. Экран - белого свечения. Послесвечение экрана - ие более 15 с. Диаметр рабочей части экрана 64 мм. Оформление - стеклянное, бесцокольное. Масса 0,25 кг.

Основные данные

при СУн = 6,3 В; СУаа = 4 кВ; СУуск = 400 В; /аа = 50 мкА

Ширина линии в центре экрана 0,6 мм

Яркость свечения экрана........ >50 кд/м'

Ток накала ............ 540-660 мА

Напряжение 1-го анода фокусирующее . . . 0-300 В Напряжение модулятора запирающее .... -25н-75 В

Напряжение модуляции ........ <:30 В

Наработка ............, >400 ч

Критерии оцеикн:

ширина линии в центре экрана .... 0,7 мм

яркость свечения экрана...... >26 кд/м^

Предельные эксплуатационные данные

Мин. Макс.

Напряжение накала, В........ 5,7 6,9

Напряжение 1-го анода, В........ О 700

Напряжение 2-го анода, кВ....... 4 8

Напряжение модулятора, В....... -125 О

Мнн. Макс.

Ток анода, средний, мкА - 20

Напряжение накала, В....... , 1,22 1,5

Напряжение анода, кВ......, . 5 10

Напряжение ускоряющего электрода, В . . , 350 450

Напряжение фокусирующего электрода, В . . 150 500

Напряжение модулятора, В....., , -60 -!

Напряжение ускоряющего электрода, В . . 300 Напряжение подогревателя относительно катода, В ............. -125

8ЛМ4А

Мд А2 А^Аз Alt 2 6k5

Bill

23В

Индикаторная трубка для регистрации процессов в устройствах растрирования полиграфических фотоформ

Фокусировка луча - магнитная Отклонение луча - магнитное. Экран - синего свечения, алюминированный. Послесвечение экрана - не более 2-10~ с Диаметр рабочей части экрана 65 мм. Оформление - стеклянное, бесцокольное (РШ21). Масса 0,3 кг.

Основные данные

при 6,3 В; (/ai = 1 кВ; V = 1 кВ; U = 20 кВ

Яркость свечения пятна...... 5>10 ООО мкВт/(см-ср)

Ток накала........... 540 - 660 мА

Напряжение 3-го анода, управляющего . Оч-120 В Напряжение модулятора запирающее. . -20ч-80 В

Наработка........... >100 ч

Критерий оценки-

яркость свечения пятна..... 5>2000 мкВт/(см-ср)

Предельные эксплуатационные данные

Мин. Макс.

Напряжение накала, В........ 5,7 6,9

Напряжение 1-го анода, кВ....... 0,8 1,2

Напряжение 2-го анода, кВ....... 0,9 1,1

Напряжение 3-го анода, В.......-120 О

Напряжение 4-го анода, кВ....... 18 20

Напряжение модулягора, В.......-160 -1

ПЛМ5В, ПЛМ5С, ПЛМ5И, ПЛМ5Ф, ПЛМ5Н

Индикаторные трубки с алюминированным экраном для регистра-Ции электрических процессов в радиотехнической аппаратуре.
