Основные данные

при {;н = 6,3 В; {73 = 20 кВ

Ширина линии в центре экрана ..... <0,4 мм

Ток накала ............ 0,47-0,66 А

Напряжение модулятора запирающее .... -60-4-120 В

Напряжение модуляции........ <:75 В

{{рнтраст............. >30 %

Сопротивление стирающей пленки..... 80-160 Ом

Сопротивление изоляции катод-подогреватель . >1 МОм

Сопротивление изоляции катод-модулятор . . >10 МОм

Время готовности .......... <:2 мин

Наработка............. >100 ч

Критерии оценки:

контраст............ >25 %

сопротивление изоляции катод-модулятор ............. >10 МОм

Предельные эксплуатационные данные

Мин. Макс.

Напряжение накала, В........ 5,7 6,9

Напряжение анода, кВ........ - 21

Напряжение стирающей пленки, В . . . . - 90

Напряжение модулятора, В . .....-200 О

Напряжение подогрева геля относительно катода, В ............. - -125

Мощность, подводимая к стирающей пленке в

течение времени стирания, Вт .... . - 50

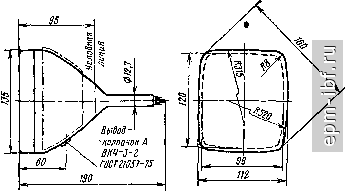

16ЛМ5В

Индикаторная трубка для визуальной регистрации электрических процессов в разтичных радиоэлектронных устройствах широкого применения

Фокусировка луча - электромагнитная. Отклонение луча - электромагнитное. Экран - желтого свечения, послесвечение

длительное. Размер рабочей части экрана 98Х 120 мм. Оформление - стеклянное, бесцокольиое (РШ21а). Масса 550 г. Схема соединения электродов, как у 6ЛМ2С.

Основные данные

при С/н = 1.36 В; = 9 кВ; С/уск = 300 В

Ширина линии в центре экрана...... <:0,3 мм

Яркость свечения экрана........ >30 кд/м^

Яркость паразитного свечения...... <0,4 кд/м^

Ток накала ............ 0,27-0,33 А

Ток утечки-

в цепи модулятора......... <5 мк.Л

в цепи анода .......... <3 мкА

Напряжение фокусирующего электрода . . . . 150-150 В Напряжение модулятора запирающее . . . -10-:-40 В

Напряжение модуляции ........ <1ЬВ

Наработка............. 1000 ч

Критерии оценки:

яркость свечения экрана . .. . >22 кд/м^

напряжение модуляции ....... <20 В

Предельные эксплуатационные данные

Мин. MdKC

Напряжение накала, В......... 1,21 1,5

Напряжение анода, кВ ........ 8 П

Напряжение фокусирующего электрода, В . . О 600

Напряжение ускоряющего электрода, В . . 250 450

Напряжение модулятора, В...... . -5 -1

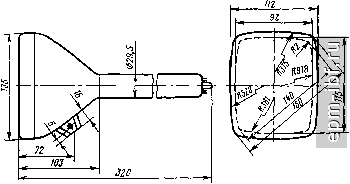

16ЛМ6В

Индикаторная трубка для визуальной регистрации отметок в ус ловиях большой освещенности в различных электронных устрой ствах.

Фокусировка лу а - здекгромагнитная Отклонение луча - электромагнии'ое Экран - белого свечения Послесвечение экрана - длительное Размер рабочей части экрана 92X115 мм Оформление - стеклянное, бесцокольное (РШ20). Масса 1,4 кг.

Cxcv-i 1м\чинения электродов, как у 11ЛМ5В.

Основные данные

при Он = 6,3 В; Са = 1,5 кВ

Разрешающая способность *. Яркость свечения экрана . . Яркость паразитного свечения

Ток накала ......

Ток анода .......

Ток утечки.

между катодом и модулятором .

между катодом и подогревателем Напрял<ение модулятора запирающее Напряжение модуляции ....

Время готовности.......

Междуэлектродные емкости:

модулятор - все электроды . ,

катод - все электроды . . .

Наработка .........

Критерий оценки:

разрешающая способность . .

>850 линий >-100 кд/м- <0,005 кд/м2

0,27-0,33 А

20 мкА

<10 мкА <30 мкА

-404-120 В <30 В <2 мин

<10 пФ <10 пФ >1000 ч

>700 линий

Предельные эксплуатационные данные

ок анода, мкА........ . , .

Напряжение нахша, В........

Напряжение анода, кВ .......

Напряжение между катодом и подогревателем, В,

7- 45

5,7 14

50 6,9 16,S -125
