16ЛМ7И, 16ЛМ7И-1, 16ЛМ7И-2

Уд УсЭ А, Аг 1 557

Индикаторные трубки для работы в системах отображения телевизионной, знаковой и графической информации в условиях высокой освещенности, фокусировка луча - комбинированная: электростатическая и электромагнитная. Экран - зеленого свечения. Стекло экрана: 16ЛМ7И - прозрачное, 16ЛМ7И-1 - контрастное, 16ЛМ7И-2 - бликозащитное. Размер рабочей части экрана 88Х 109 мм. Оформление - стеклянное, с гибкими выводами и дополнительным боковым выводом на баллоне. Масса 1,5 кг.

Основные данные

при Сн = 6,3 В; = 400 В; Саа = 1,6 кВ; Vgs = 15 кВ

Ширина линии:

в центре экрана ......... 0,2 мм

на краю экрана ......... 0,25 мм

Яркость свечения экрана:

16ЛМ7И ............ >4000 кд/м2

16ЛМ7И-1............ >1800 кд/м*

16ЛМ7И-2............ >360 кд/м^

Яркость паразитного свечения ...... <.2 кд/м^

Неравномерность яркости экрана . , . , , <:40%

Ток накала............ 0,27-0,5 А

Ток спирали............ 30-175 мкА

Ток утечки между катодом и подогревателем , ЮО мкА Напряжение ускоряющего электрода . . . О-2 В Напряжение управляющего электрода запирающее ............. -5-r-f-lO В

Напряжение модуляции....... . <75 В

Время готовности.......... <2 мии

Междуэлектродные емкости:

ускоряющий электрод - все электроды , <:20 пФ

управляющий электрод - все электроды , <:25 пФ

1-й анод - все электроды...... <:18 пФ

Наработка............. >500 ч

Критерии оценки-

яркость свечения экрана;

16ЛМ7И............ >2800 кд/м2

16ЛМ7И-1........... >1250 кд/м2

16ЛМ7И-2........... >250 кд/м^

напряжение управляющего электрода запирающее ............ -5-+20 В

напряжение модуляции ....... <:80 В

ток спирали <:200 мкА

Предельные эксплуатационные данные

Напряжение накала, В ...... ,

Напряжение 1-го анода, В.....

Напряжение 2-го аиода, кВ .... Напряжение 3-го анода, кВ . , . . . Напряжение ускоряющего электрода, В . Напряжение управляющего электрода, В

Маркировка гибких выводов

16ЛМ8Ц, 16ЛМ8Ц-1, 16ЛМ8Ц-2

Индикаторные трубки для работы в системах отображения телевизионной, знаковой и графической информации в условиях высокой освещенности.

Фокусировка луча - комбинировавная: электростатическая и электромагнитная Экран - двухцветный: красного и зеленого свечения. Размер рабочей части экрана 88X109 мм Оформление - стеклянное, с гибкими выводами и с дополнительным бо-ковым выводом на баллоне. Масса 1,5 кг.

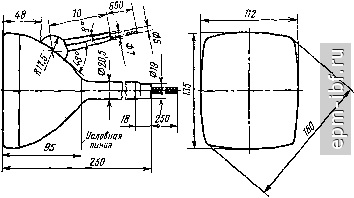

-хема соединения электродов и габаритный чертеж, как у 16ЛМ7И.

Предельные эксплуатационные данные

Ток фокусирующей катушки, мА .....

Напряжение накала, В.........

Напряжение 1-го анода, кВ.......

Напряжение 2-го анода, кВ ..........

Напряжение 3-го анода, кВ:

зеленый цвет ..........

красный цвет ..........

Напряжение ускоряющего электрода, В . . Напряжение между катодом и подогревателем, В ...............

при Сн = 6,3 В; аз кр = 7 кВ; аз зел = 15 кВ

16ЛМ8Ц 16ЛМ8Ц-1 16ЛМ8Ц-2

Ширина линии, мм

красный цвет - в центре . . . <0,25 <0,25 <0,25

красный цвет - на краю . . . <:0,3 <0,3 <0,3

зеленый цвет - в центре . . . <0,2 <0,2 <.0,2

зеленый цвет - на краю . . . <0,25 0,25 0,25 Яркость свечения экрана, кд/м^;

красный цвет >120 >53 >16

зеленый цвет :>1500 >670 >195

Яркость паразитного свечения, кд/м^ <:2 <:2 <2

Неравномерность яркости экрана, % . . <30 ЗО ЗО

Ток накала, А........ 0,27- 0,27- 0,27-

0,55 0,55 0,55

Ток 1-го анода, мкА......<500 <500 <500

Ток 2-го анода, мкА......<700 <700 <700

Ток ускоряющего электрода, мкА . . <1000 ЮОО ЮОО

Ток спирали, мкА.......10-175 10-175 10-175

Ток утечки между катодом и подогревателем, мкА.........<100 ЮО <!00

Напряжение 1-го анода, кВ .... 0,4-1,7 0,4-1,7 0,4-1,7 Напряжение 2-го анода, кВ .... 0,4-1,7 0,4-1,7 0,4-1,7 Напряжение ускоряющего электрода, В 0-5 О-5 О-5 Напряжение ускоряющего электрода запирающее, В .......-5---10-5-+--10-5-+10

Напряжение модуляции, В . . . . <85 <85 <85

Время готовности, мин .....<3 3 З

Междуэлектродные емкости, пФ:

ускоряющий электрод - все электроды .............<:20 20 20

управляющий электрод - все электроды ...........; . 25 25 25

1-й анод - все электроды . . . 18 18 18

Наработка, ч.........>750 :>750 :>750

Критерии оценки:

яркость свечения экрана, кд/м^:

красный цвет >-80 >35 >10

зеленый цвет...... . >1000 :>440 >130
