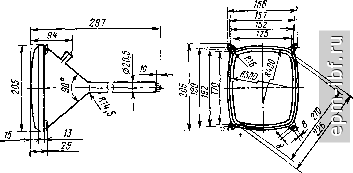

Мд УсЗ 5 2,6

Рабочая часть экрана

Основные данные

при (/н= 12 В; Уа2==9 кВ; t/уск = 300 В

Разрешающая способность в центре экрана . >600 линий

Яркость свечения экрана ....... >60 кд/м^

Ток накала............. 580-730 мА

Напряжение 1-го анода........ О-250 В

Напряжение модулятора запирающее .... -154--35 В

Напряжение модуляции ........ <15 В

Наработка............ >750 ч

Критерии оценки:

яркость свечения экрана...... >50 кд/м^

разрешающая способность в центре экрана ........ . ... >-500 линий

Предельные эксплуатационные данные

Мин. Мако.

Ток катода, мкА ........... - 150

Напряжение накала, В........10,8 13,2

Индикаторная трубка для визуальной регистрации электрических процессов в радиотехнической аппаратуре

Фокусировка луча - электростатическая Отклонение луча - магнитное Экран - двухслойный, типа В,белого свечения, алюминированный. Послесвечение экрана - длительное. Размер рабочей части экрана 180Х 135 мм Оформление - стеклянное, бесцокольное (РШ20а). Масса 1,1 кг

Напряжение 2-го анода кВ . , . . . Напряжение фокусирующего электрода, В Напряжение модулятора, В ..... Напряжение ускоряющего электрода, В Сопротивление в цепи модулятора, МОм

100 -100

500 -2 350 1.5

23ЛМ11С

Индикаторная трубка для визуального наблюдения и регистрации электрических процессов.

Фокусировка луча - электростатическая. Отклонение луча - магнитное, Экран - оранжевого свечения. Послесвечение экрана - не менее 10 с. Размер рабочей части экрана 140X 183 мм. Оформление - стеклянное, бесцокольиое (РШ20а), Масса 1,1 кг

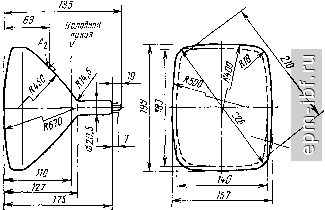

Схема соединения выводов и габаритный чертеж, как у 23ЛМ7В

О сновные данные при (;н= 12,6 В; (/а2=10кВ; (/уо = 300 В

Разрешающая способность в центре экрана , >-600 линий

Яркость свечения экрана ......, >35 кд/м^

Ток накала............. 58-73 мА

Напряжение 1-го анода........ О-250 В

Напряжение модулятора запирающее .... -20ч-40 В

Напряжение модуляции ........ 15 В

Наработка ............. >500 ч

Критерии оценки:

разрешающая способность в центре экрана >400 линий

яркость свечения экрана (при= 50 мкА) >15 кд/м^ напряжение модуляции (прн /а = 1 -Ь

-7- 50 мкА).......... 15 В

Предельные эксплуатационные данные

Мин. Макс.

Напряжение накала, В........ 10,8 13,2

Напряжение 1-го анода, В.......-100 350

Напряжение 2-го анода, кВ . 8 11

Напряжение модулятора, В.......-100 -1

Напряжение ускоряющего электрода, В . . . 250 350

Напряжение подогревателя относительно катода, В - 120

23ЛМ12Э

Индикаторная трубка для визуального наблюдения изображения в условиях освещенности до 1 00 ООО лк с применением специальных светофильтров.

Фокусировка луча - электромагнитная. Отклонение луча - электромагнитное. Экран - желтого свечения. Оформление - стеклянное, бесцокольное. Масса 2 кг.

Основные данные

при 6н= 6,3 В; [/3= 15 кВ

Раз.решающая способность:

в центре экрана ......... 900-1200 линий

по краям экрана......... 750-1000 линий

Яркость свечения экрана........ >1600 кд/м^

Яркость паразитного свечения ...... <0,05 кд/м^

Ток накала............. 0,27-0,33 А

Ток утечки:

между катодом и модулятором .... <10 мкА

между катодом и подогревателем .... <30 мкА

Напряжение анода.......... 15 кВ

Напряжение модулятора запирающее . . . -50ч--ПО В

Напряжение модуляции........ <50 В

Время- готовности.......... <2 мин

Междуэлектродные емкости:

катод - все электроды...... . <10 пФ

модулятор - все электроды ..... <10 пФ

Наработка............. >300 ч

Критерии, оценки:

разрещающая способность:

в центре экрана....... >!000 линий

по краям экрана ....... >900 линий

ток накала ........... 0,26-0,36 А

напряжение модуляции ....... <60 В

напряжение модулятора запирающее . . -40--120 В

Предельные эксплуатационные данные

Напряжение модулятора, В
