Основные данные

при(;н=6,ЗВ; [/alSKB

Разрешающая способность вдоль длинной стороны растра по вертикальным клиньям . . :&1200 линий

Яркость свечения экрана........ &120 кд/м^

Ток накала ............ 0,27-0,33 А

Ток утечки:

между катодом и подогревателем .... <30 мкА

между катодом и модулятором .... <10 мкА

Напряжение модулятора запирающее . . . -20-.-70 В

Напряжение модуляции ........ 20 В

Контраст.............. 150:1

Время готовности.......... <2 мин

Междуэлектродные емкости:

катод - все электроды ....... <10 пФ

модулятор - все электроды ..... - 10 пФ

Наработка............. >\000 ч

Критерии оценки:

разрешающая способность вдоль длинной стороны растра по вертикальным клиньям.............. >1000 линий

яркость свечения экрана ...... >]00 кд/м^

яркость паразитного свечения . , . , . <0,002 кд/м^

напряжение модуляции .,...>. <25 В

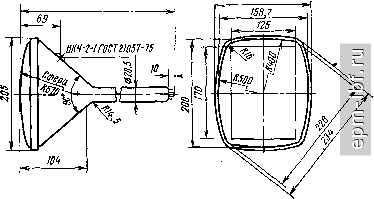

Индикаторная трубка для наблюдения изображения с большим числом элементов и регистрации-электрических сигналов в видеоконтрольных устройствах.

Фокусировка луча - электромагнитная Отклонение луча - электромагнитное. Экран - белого свечения. Размер рабочей части экрана 125Х 170 мм. Оформление - стеклянное, бесцокольное (РШ20а). Масса 2 кг.

Схма соединения электродов, как у 23ЛМ12Э.

275 - -

предельные эксплуатационные данные

Мин. Мако.

Хок анода, мкА........... - 150

Напряжение накала, В ........ 5,7 6,9

Напряжение анода, кВ........ 13,5 16,5

Напряжение модулятора, В.......-160 О

Напряжение между катодом и подогревателем, В -125 100

23ЛМ14У

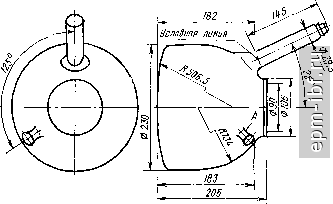

Индикаторная трубка для одновременного наблюдения электронного и оптического изображений, в том числе цветного.

Фокусировка луча - электромагнитная. Отклонение луча - электромагнитное. Экран - желто-зеленого свечения. Время послесвечения 0,3 с. Оформление - стеклянное, бесцокольное (РШ-45), с оптическим окном, расположенным соосно с экраном, и стеклянным штуцером.

МдИсЗ'РЗ

г

nine

2>J

Основные данные

при Ua= 6,3 В; (;а2= 5 кВ; (;уок= 400В

Ширина линии в центре экрана ..... <0,6 мм

Яркость свечения экрана ........ >700 кд/м^

Яркость паразитного свечения ...... <0,05 кд/м'

Коэффициент пропускания света ..... <:0,15%

Оптическая разрешающая способность . . . >8 линий/мм

foK накала.......... . 0,27-0,33 А

Ток 2-го анода........., . 80 мкА

Гок утечки:

между катодом и подогревателем .... <:30 мкА

в цепи модулятора ........ <:5 мкА

Напряжение 1-го анода........ О-400 В

Напряжение модулятора запирающее , , . -ЗОН-80 В

Напряжение модуляции....... . <24 В

Время готовности <2 мин Междуэлектродные емкости:

катод - все электроды <8 пФ

модулятор - все электроды ..... <10 пФ

ускоряющий электрод - все электроды . . <10 пФ

Наработка............. >!000 ч

Критерии оценки.

яркость свечения экрана >420 кд/.м^

напряжение модуляции <32 В

Предельные эксплуатационные данные

Л'.ин Макс.

Напряжение накала, В 5,7 6,9

Напряжение 1-го анода, В , О 500

Напряжение 2-го анода, кВ ...... 10 17

Напряжение ускоряющего электрода, В , . 300 500

Напряжение модулятора, В.......-125 -

Напряжение подогревателя относительно катода, В .............-135 О

Сопротивление в цепи модулятора, МОм ... - 1,5

23ЛМ15Э

Мл Усзт

/ 6 51V3

Индикаторная трубка для регистрации электрических процессов в радиотехнической аппаратуре.

Фокусировка луча - электростатическая. Отклонение луча - электромагнитное Экран - желтого свечения Время послесвечения - среднее.
