Напряжение модуляции . ,...... <40 В

Время готовности <2 мин

Междуэлектродные емкости:

модулятор - все электроды . . . , , <:25 пФ

ускоряющий электрод - все электроды , ЗО пФ

1-й анод - все электроды...... <18 пФ

Наработка............. >1000 ч

Критерии оценки:

щирина сфокусированной линии в центре

экрана ............ <0,5 мм

яркость свечения экрана:

в красном цвете ......... >16 кд/м^

в зеленом цвете ......... S>100 кд/м^

Ток спирали..........., 2-200 мкА

напряжение модулятора запирающее , , <:-100 В

напряжение модуляции....... <:47 В

Предельные эксплуатационные данные

Ток пучка, мкА.........

Напряжение накала, В......

Напряжение 1-го анода, кВ . . . . . Напряжение 2-го анода, кВ: в красном цвете

в зеленом цвете .......

Напряжение ускоряющего электрода, В Напряжение модулятора, В.....

43ЛМ1В, 43ЛМ1И, 43ЛМ1Н, 43ЛМ1С, 43ЛМ1Ф

Индикаторные трубки с прямоугольным алюминироваиным экраном для регистрации электрических процессов в радиотехнической аппаратуре.

Для трубки 43ЛМ1В

Фокусировка луча - электромагнитная. Отклонение луча - электромагнитное. Экран - алюминированный, белого свечения.

Послесвечение экрана - длительное. Размер изображения на экране 270X360 мм. Оформление - стеклянное, бесцокольное (РШ20) Масса 8,0 кг

Схема соединения электродов, как у 13ЛМ4В.

Основные данные при 6н= 6,3 В; = 12 кВ

Разрешающая способность:

в центре экрана ......... >2000 линий

в углах экрана.......... >!500 линий

Яркость свечения экрана (при / = 95 мкА) , >40 кд/м*

Ток накала............ 470-660 мА

Напряжение модулятора запирающее .... -404-90 В

Напряжение модуляции (при / = О 4- 95 мкА), <35 В

Нарабогка............. >1000 ч

Критерии оценки:

разрешающая способность:

в центре экрана >1600 линий

в углах экрана......... >1200 линий

яркость свечения экрана (при = 95 мкА) >28 кд/м*

Предельные эксплуатационные данные

да, В

Для трубок 43ЛМ1И, 43ЛМ1Н, 43ЛМ1С, 43ЛМ1Ф

43ПМ1И

Цвет свечения экрана Зеленый

Послесвечение экрана . . Среднее

Яркость свечения экрана,

кд/м*......... >100

Наработка, ч ..... >1000

Критерий оценки:

яркость свечения экрана, кд/м* .... >70

Желто-зелеиый Длигель-ное

>15 >750

>9

43ЛМ1С

Оранжевый

Длительное

>15 >500

>6

43ЛМ1Ф

Длительное

>30 >12

Примечание, Остальные данные, как у 43ЛМШ.

45ЛМ1В

Индикаторная трубка для визу альной регистрации электриче ских процессов.

Фокусировка луча - магнитная. Отклонение луча - магнитное, Экран - белого свечения. Послесвечение экрана 4-15 о. Диаметр рабочей части экрана 400 мм. Оформление - стеклянное, с цоколем (РШ5-1). Масса 12 кг.

Схема соединения электродов, ,как у 13ЛМ4В.

Основные данные

при 1/н = 6,3 В; {Уа = 12 кВ; {Ууск = 500 В; /а = 50 мкА

Ширина линии в центре экрана и на расстоянии

3/8 макс, диаметра колбы....... <0,8 мм

Яркость свечения экрана........ fe=>50 кд/м^

Ток накала............ 540-660 мА

Напряжение модулятора запирающее . . , -ЗОч-90 В

Напряжение модуляции (при / = 0-50 мкА) . <38 В

Наработка............. fe>500 ч

Критерии оценки-

ширина линии в центре экрана .... <1 мм

яркость свечения экрана . ..... >35 кд/м^

Предельные эксплуатационные данные

Напряжение накала, В........ 5,7

Напряжение анода, кВ........ 10

Напряжение модулятора, В ......-150

Напряжение ускоряющего электрода, В . . 250 Напряжение подогревателя относительно катода, В............... -135

Ма КС.

6,9 16 О

750 О

45ЛМ2У

Индикаторнаятрубка для визуальной регистрации электрических процессов.

Фокусировка луча - электромагнитная Отклонение луча - электромагнитное. Экран - зеленого свечения Послесвечение э рана - не более 0,1 с Диаметр рабочей части экрана 400 мм. Оформление - стеклянное, с цоколем (РШ5-1) Масса 12 кг.

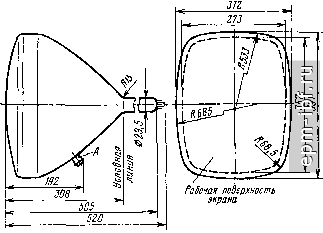

Су ча соединения электродов, как у 13ЛМ4В. Габаритный чертеж, JK у 45ЛМ1В.
