при Ua =6,3 В; Ua = 14 кВ; UyK = 500 В; = 30 мкА

Разрешающая способность ....... >1500 линий

Яркость свечения экрана ....... >200 кд/м*

Ток накала............ 540-660 мА

Ток анода............. >350 мкА

Напряжение модулятора запирающее , . . -ЗОн-90 В

Напряжение модуляции ........ <30 В

Наработка............. >500 ч

Критерии оценки:

разрешающая способность ...... >1200 линий

яркость свечения экрана...... >140 кд/м*

Предельные эксплуатационные данные

Мин. Макс.

Напряжение накала, В ........ 5,7 6,9

Напряжение анода, кВ........ 12 16

Напряжение модулятора, В.......-150 О

Напряжение ускоряющего электрода, В . . 300 700 Напряжение подогревателя относительно катода, В.............. -135 О

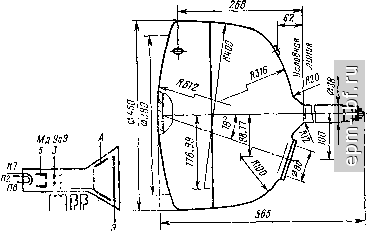

45ЛМ2Ц

Индикаторная трубка для одновременного наблюдения электрои-fioro и оптического изображений.

Фокусировка луча - электромагнитная. Отклонение луча - электромагнитное. Экран - двухцветный: красного и зеленого свечения. Время послесвечения 0,2 с. Оформление - стеклянное, с цоколем (РШ1), с оптическим окном. Масса 17 кг.

Предельные эксплуатационные данные

Напряжение иакала, В ........ 5,7

Напряжение аиода, кВ........ 12

Напряжение экрана, кВ ........ 4

Напряжение ускоряющего электрода, В . , 250

Напряжение модулятора, В.......-125

Напряжение подогревателя относительно катода, В .......,......-135

6,9 16 16 700

О

45ЛМЗН

Индикаторная трубка для визуальной регистрации электрических процессов

Фокусировка луча - магнитная. Отклонение луча - магнитное Экран - желто-зеленого свечения. Послесвечение экрана - не менее 10 с Диаметр рабочей части экрана 450 мм Оформление-стеклянное, с цоколем (РШ5-1). Масса 12 кг.

Габаритный чертеж, как у 45ЛМ1В.

при Lh = 6,3 В; L/g = 12 кВ; Пуск = 500 В; = 12 кВ

Ширина линии:

в центре экрана ......... О,? мм

на расстоянии 3/8 макс, диаметра баллона . <0,8 мм Яркость свечения экрана:

в красном цвете . ........ >-8 кд/м^ -

в зеленом цвете ......... -SO кд/м^

Яркость паразитного свечения ...... <:0,1 кд/м^

Положение неотклоненного пятна..... <20 мм

Ток накала ......., . . , , 0,54-0,66 А

Ток утечки.

между катодом и подогревателем .... ЗО мкА

между катодом и модулятором..... <:5 мкА

Напряжение модулятора запирающее .... -ЗОч-70 В

Напряжение модуляции ........ <20 В

Время готовности.......... <2 мин

Междуэлектродные емкости:

экран - все электроды....., . ЗОО пФ

катод - все электроды ...... <30 пФ

модулятор - все электроды ..... 50 пФ

Наработка............. >-750 ч

Критерии оценки-

ширина линии в центре экрана .... <0,8 мм яркость экрана-

в красном цвете......... >-6 кд/м^

в зеленом цвете......... >60 кд/м^

Основные данные

при 6н= 6,3 В; и а = 14 кВ

Разрешающая способность в круге радиусом 3/8

рабочего диаметра........., >2000 линий

Яркость свечения экрана (при / = 20 мкА) , >50 кд/м-

Ток накала ........... 470-660 мА

Напряжение модулятора запирающее .... -304-90 В

Напряжение модуляции (при / = 04-200 мкА). <20 В

Наработка ............. >750 ч

Критерии оценки:

яркость свечения экрана (при I = 20 мкА). >-30 кд/м*

напряжение модуляции (при = 04-25 мкА <:25 В

Предельные эксплуатационные данные

Мии. Мако.

Напряжение накала, В . ,....., 5,7 6,9

Напряжение анода, кВ , 12 16

Напряжение модулятора, В......, -150 О

Напряжение подогревателя относительно катода, В . , , ........... -135 100

45ЛМЗЦ

Индикаторная двухцветная трубка для визуальной регистрации электрических процессов

Фокусировка луча-электромагнитная Отклонение луча- электромагнитное Экран - двухцветный: красного и зеленого свечения Диаметр рабочей части экрана 400 мм Оформление - стеклянное, бесцокольное (РШ28) Масса 12 кг.

УсЗ, 5

Мл-h=iF

Мд УсЗ;
