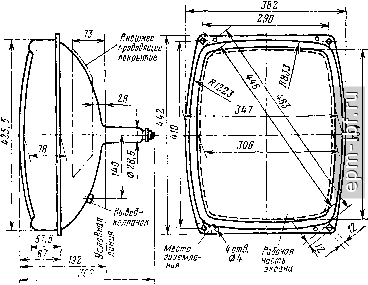

47ЛМ1В

2 J4

Индикаторная трубка для регистрации электрических процессов путем визуального наблюдения в радиотехнической аппаратуре.

Фокусировка луча - магнитная. Отклонение луча - магнитное. Экран- желтого свечения, алюминированный. Оформление - стеклянное, бесцокольное (РШ45). Масса 10 кг.

Основные данные

при t/ = 6,3 В; t/a= 16 кВ

разрешающая способность в центре и в углах

экрана.............. >550 линий

Яркость свечения экрана 100 кд/м^

Ток накала ..... 270-330 мА

Напряжение фокусирующее ....... О-400 В

Напряжение модулятора запирающее , . . -30-4-80 В

Напряжение модуляции........ <25 В

Наработка............. >1000 ч

Критерии оценки:

яркость свечения экрана ...... >60 кд/м^

напряжение модуляции ....... <32 В

Напряжение накала, В ......

Напряжение анода, кВ......

Напряжение фокусирующего электрода, кВ

Напряжение модулятора, В.....

Напряжение ускоряющего электрода, В . Напряжение подогревателя относительно като да, В ............

/18*-

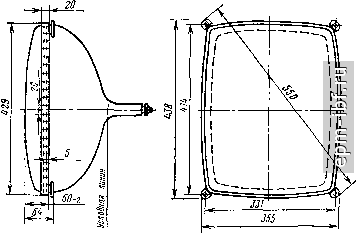

50ЛМ1В

Индикаторная трубка для регистрации электрических процессов путем визуального наблюдения в радиотехнических устройствах широкого назначения, в том числе в многоканальных медицинских осциллоскопах.

Фокусировка луча - электростатическая. Отклонение луча - электромагнитное. Экран - белого свечения. Послесвечение экрана - длительное. Размер рабочей части экрана 308X393,7 мм. Оформление - взрывобезопас-ное, стеклянное, бесцокольное (РШ45), с боковым выводом на баллоне. Масса 9 кг.

МдУсЗА,

Основные данные

при 6н= 6,3 В; (yai 500 В; 6уск= 500 В

Ширина линии в центре экрана ..... <0,6 мм Яркость свечения экрана .......>100 кд/м*

5,7 12 -0,5 - 150 200

-300

6,9 16 1,1 О 550

Яркость паразитного свечения ...... <0,1 кд/м^

Ток накала............. 0,Ъ А

Ток утечки

между катодом и подогревателем .... 20 мкА

между катодом и модулятором .... <5 мкА

Напряжение 2-го анода........ 12-20 кВ

Напряжение модулятора запирающее .... -S0-.-70 В

Напряжение модуляции ........ 36 В

Время готовности ..... . . . . 2 мин

Между электродные емкости-

катод - все электроды ....... 5 пФ

модулятор - все электроды , . . 7 пФ

Наработка........., . , , >2000 ч

Критерии оценки:

ширина линии в центре экрана .... 0,8 мм

яркость свечения экрана ...... >50 кд/м^

яркость паразитного свечения ..... 0,2 кд/м^

напряжение модуляции ........ 40 В

Предельные эксплуатационные данные

Напряжение накала, В , , Напряжение 1-го анода, В . . Напряжение 2-го анода, кВ . Напряжение модулятора, В Напряжение подогревателя, В Сопротивление в цепи модулятора, МОм

5,7 -500

12 -150 -300

6,9 1000 20

125 1,5

60ЛМ1Б, 60ЛМ1В

Индикаторные трубки для регистрации электрических процессов

путем визуального наблюдения. Фокусировка луча - электростатическая Отклонение луча -

электромагнитное. Экран 60ЛМ1В-желто-зеленого свечения,
