pa. В справочных данных указывается минимальная длительность стирающего импульса.

3. В режиме воспроизведения при подаче положительного напряжения на пластины в цепи пластины возникает ток. Максимальное значение этого тока указывается в справочных данных. При увеличении положительного напряжения чувствительность трубки уменьшается. Поэтому сопротивления, включаемые в цепь отклоняющих пластин, должны выбираться с учетом допустимых норм на искажение осциллограмм.

7.2. СПРАВОЧНЫЕ ДАННЫЕ ЗАПОМИНАЮЩИХ ЭЛЕКТРОННО-ЛУЧЕВЫХ ТРУБОК

12ЛН1

Запоминающая трубка с видимым изображением для работы в качестве индикатора с повышенной четкостью отметок.

Мд В

1Г П нн мэ

Фокусировка луча - электростатическая. Отклонение луча - магнитное. Экран - желто-зеленого свечения. Послесвечение экрана - длительное. Диаметр рабочей части экрана 90 мм. Оформление - стеклянное, бесцокольное, с выводами на ножках и баллоне (РШ4). Масса 0,7 кг.

Основные данные

Р н.зап =6,3 В; и^ = 3,9; 4,4; 4,8 в (подбирается прн измерении); (к.зап = - 1,2 кВ; i/g = 6,5 кВ; (/а = О

Разрешающая способность в центре экрана . . >100 точек/ди-

аметр

Яркость свечения экрана >2500 кд/м* Ток Накала прожектора:

записывающего 270-330 мА

считывающего .......... 1400-1800 мА

папряженне фокусирующего электрода . . . 250-450 В

напряжение модулятора........ <-10 В

папряжеине модулятора запирающее . , , , -404-100 В

напряжение мишени......... 15 В

Наработка.............>600 ч

Критерий оценки:

яркость свечения экрана >1600 кд/м^

Предельные эксплуатационные данные

Мин. Макс.

Ток анода, мА...........- 1

Напряжение накала записывающего прожектора, В..............5,7 6,9

Напряжение накала катода считывающего прожектора, %, от рабочего.......-5 +5

Напряжение экрана, кВ........- 7

Напряжение катода записывающего прожектора, кВ ............. 1,1 1,3

13ЛН2, 13ЛНЗ

Запоминающие трубки для преобразования однократных и редко повторяющихся электрических сигналов (в диапазоне чдстот от О до 250 кГц) в видимое изображение с сохранением записи на экране в течение длительного времени. Трубки рассчитаны также на работу в обычном осциллографическом режиме без запоминания.

ИО М

Мд А,А2вПЧПВ 5 6108 и

9 IZJSn 2 W3 ПСПВПвПдМвАв

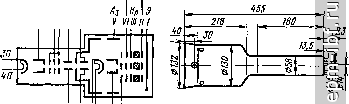

Фокусировка луча - электростатическая. Отклонение луча - электростатическое. Экран - желто-зеленого свечения. Послесвечение экрана - длительное. Диаметр рабочей части экрана 100 мм Оформление - стеклянное, бесцокольное, с дополнительными выводами на баллоне (РШЗЗ). Масса 2 кг.

Основные данные

при С/н = 6,3 В; г/азвос = 200 В; (/э = 3 кВ

Ширина линии в круге диаметром 90 мм . . 0,7 мм

Яркость изображения........ . >S0 кд/м*

Скорость записи.......... . >4 км/с

Время воспроизведения изображения . . . >30 мин

Ток накала............. 500-700 мА

Ток пластин:

временнйх <200 мкА

сигнальных .........., <80 мкА

Напряжение 1-го анода фокусирующее записывающего прожектора*......... 550-850 В

Напряжение 2-го анода записывающего

прожектора* ... . . 150-250 В

Напряжение 3-го анода............. 80-100 В

Напряжение модулятора записывающего прожектора* .................... 04-80 В

Напряжение модулятора запирающее записывающего прожектора........... -15 н--90 В

Напряжение модулятора воспроизводящего прожектора ............. 0-;-100 В

Напряжение модулятора запирающее воспроизводящего прожектора............. -20 4- -250 В

Напряжение коллектора........ 70-200 В

Напряжение потенциалоносителя .... О-30 В

Напряжение стирающих импульсов (амплитудное значение)........... 150-230 В

Чувствительность к отклонению сигнальных и

временных отклоняющих пластин .... 0,25 мм/В

Наработка................... 500 ч

Критерии оценки:

время воспроизведения изображения . . >25 мин

яркость изображения ....... >60 кд/м*

♦ Относительно катода записывающего прожектора. Остальные напряжения даны относительно катода воспроизводящего прожектора.

Предельные эксплуатационные данные

iVHH. Макс.

Напряжение накала обоих прожекторов, В . . 6,3 6,8

Напряжение 1-го анода записывающего прожектора, В ............. 350 1250

Напряжение 2-го анода записывающего прожектора, В............ 100 300

Напряжение катода записывающего прожектора, кВ .............. -2,7 -3,0

Напряжение модулятора записывающего прожектора, В............ О -80

Напряжение анода воспроизводящего прожектора, В ............. 150 250

Напряжение потенциалоносителя, В .... О 40

Напряжение экрана, кВ......... 2,9 3,5

13ЛН5, 13ЛН5-1

Запоминающие трубки для записи, воспроизведения и длительного хранения однократных и периодических электрических сигналов.

Фокусировка луча - электростатическая. Отклонение луча - электростатическое. Экран - зеленого или желто-зеленого све-
