чения. Размер рабочей части экрана 50X70 или 40X80 мм. Оформление - стеклянное, бесцокольное, с дополнительными выводами на баллоне. Ножка / - РШ21, ножка - РШ4. Масса 1 кг.

Выводы электродов:

Записывающий прожектор: 1,7 - подогреватель; И - катод; 4 - первый анод (фокусирующий); 6 - модулятор; А - второй анод (астигматизм); Э - экран;

Воспроизводящий прожектор: 7 -катоды; 2 -мищень.

Дополнительные выводы: Дт, Дз - сигнальные пластины; Дз, Д4 - временные пластины.

/7 23

Основные данные

при tH. к. зап = 6,3 В; =-1,4 кВ; £7. =3,5ч-5,5В;

(79 = 3 кВ; С;аз= ОВ

Яркость изображения........... >1 кд/м^

Скорось записи ............ >200 км/о

Время воспроизведения изображения...... 1 мин

Время сохранения изображения..... 16 ч

Время стирания изображения...... <;25 с

Ток накала подогревателя записывающего прожектора ............. 270-330 мА

Ток накала катода воспроизводящего прожектора.............. 1400-1800 мА

Напряжение 1-го анода*....... . 400-500 В

Напряжение модулятора запирающее* . . . -45-4-75 В

Напряжение мищени......... -54--}-15 В

Напряжение стирающих импульсов (амплитудное значение) ... ....... 0-25 В

Чувствительность к отклонению:

сигнальных пластин Cj, ..... . >0,5 мм/В

временных пластин Bj, ...... >0,3 мм/В

Наработка............. >1000 ч

Критерии оценки

скорость записи ......... 70 км/о

время воспроизведения изображения . . <40 с

* Относительно каюда записывающего прожектора. Остальные аапря-ження даны относительно 2-го анода, потенциал которого должен быть равен потенциалу средней точки катода воспроизводящего прожектора,

Предельные эксплуатационные данные

Напряжение накала катода записывающего прожектора, В............5,7

Напряжение накала катода воспроизводящего прожектора, В...........3,5

Напряжение катода записывающего прожектора,

кВ...............-

Напряжение модулятора. В* -200

Напряжение экрана, кВ ........ 3,0

5,6 -2 3,5

* Относительно катода записывающего прожектора.

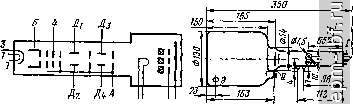

13ЛН6

Запоминающая двухлучевая трубка для преобразования однократных электрических сигналов в видимое изображение с длительным регулируемым воспроизведением Трубка рассчитана также на работу в обычном осциллографическом режиме для регистрации повторяющихся сигналов в режиме импульсного подстира-ния, а также позволяет сохранять запись в выключенном состоянии и работать в дежурном режиме при выключенном воспроизводящем катоде

П 15 У L 1

Z /7

/7 1

Фокусировка лучей - электростатическая. Отклонение лучей - электростатическое Экран - желто-зеленого свечения. Размер рабочей части экрана 40X80 мм Оформление стеклянное, бесцокольное, с дополнительными выводами на баллоне (ножка / - РШЗЗ, ножка - РШ4). Масса 1 кг.

Выводы электродов:

Первый записывающий прожектор: 1 - первый анод; 2 - модулятор; S - катод; 4,5 - подогреватель; 7 - электрод регулировки астигматизма; 8 - второй анод; Д Дг - сигнальные пла-сти;ш, Дз, Д^ - временные пластины;

Ьторой записывающий прожектор: 15 - первый анод, 14 - модулятор; 18 - катод; 11, 12 - подогреватель; 8 - второй анод; 5 - электрод регулировки астигматизма, Д^, Дз - си1 нальные пластины; Дд, Д^ - временные пластины.

Относительно 2-го анода.

Предельные эксплуатационные данные

Мин. Макс.

Напряжение накала записывающего прожектора, В .............5,7 6,9

Напряжение катода, записывающего прожектора,

кВ.............. -1,8 -2,2

Напряжение модулятора, В ....... -200 О

Напряжение экрана, кВ......... - 4,5

13ЛН7

Запоминающая трубка с видимым изображением для визуальной регистрации однократных и редко повторяющихся коротких процессов микросекундного и ианосекундного диапазонов (в полосе частот от О до 20 МГц),

Фокусировка луча - электростатическая. Отклонение луча - электростатическое. Линза переноса изображения с мишени на экран - электростатический, иммерсионный объектив Размер рабочей части экрана 60X80 мм Оформление - стеклянное, бесцокольное, с дополнительными выводами (РШЗЗ). Масса 1,5 кг.

при t . зап = 6.3 В; tK. зап =-1.8 кВ; зос =3.5-ь Н-5,5 В; (/э = 4 кВ

Яркость изображения......... >1 кд/м^

Скорось записи........ . 500 км/с

Время воспроизведения изображения , . . 1 мин

Время сохранения изображения ...... >24 ч

Ток накала записывающего прожектора . . . 270-330 мА Ток утечки:

между катодом и подогревателем . , , , <10 мкА

между катодом и модулятором..... <20 мкА

Ток 2-го анода............ 3 мА

Ток экрана........... > 0,5 мА

Напряжение 1-го анода ........ 450-600 В

Напряжение модулятора запирающее ....

записывающего прожектора ...... --30-4-90 В

Напряжение мишени*......... -2-.-1-15 В

Напряжение стирающих импульсов (амплитудное значение)*........... 25 В

Чувствительность к отклонению:

сигнальных пластин Cj, Сд . ..... 0,8 мм/В

временных пластин Bj, ...... 0,25 мм/В

Наработка............. 750 ч

Критерии оценки:

скорость записи ......... >500 км/с

время воспроизведения изображения . . 30 с
