фокусировка луча - электростатическая. Отклонение луча - электромагнитное. Оформление - стеклянное, бесцокольное (РШ24а). Масса 620 г.

Выводы электродов:

Записывающий прожектор: 1,9- подогреватель; 3 - второй анод; 5 - первый анод; 7 - модулятор; 5 - катод.

Считывающий прожектор: /, 9 - подогреватель; 3 - второй анод; 5 - первый анод; 7 - модулятор; 8 - катод.

/ - коллимирующая линза записывающего прожектора; - замедляющий электрод считывающего прожектора; / - мишень; /1/- коллекторная сетка; К - замедляющий электрод записывающего прожектора; VI - коллимирующая линза второго считывающего прожектора; VII - коллимирующая линза первого считывающего прожектора.

Основные данные

при и„ = 6,3 В; Уагст = 2 кВ; (/гзап = 2 кВ; и^ож == 800 В

Разрешающая способность ........ >800 строк/диаметр

Скорость записи............. >1000 м/с

Время считывания............ >12 шч

Время подготовки мишэни ........ <:40 мс

Ток накала записывающего и считывающего

прожекторов.............. 230-370 мА

Ток утечки-

между катодом и модулятором (записывающего и считывающего прожекторов) ............... <!0 мкА

между катодом и подогревателем (записывающего и считывающего прожекторов) ............... <100 мкА

Напряжение 1-го анода записывающего прожектора ................ 500-800 В

Напряжение 1-го анода считывающего прожектора ................ 500-800 В

Напряжение модулятора запирающее:

записывающего прожектора...... -50-т-115 В

считывающего прожектора ...... -60-;-115 В

Напряжение модулятора рабочее:

записывающего прожектора...... >-25 В

считывающего прожектора ...... 30 В

Напряжение коллимирующей линзы записывающего прожектора.......... О-120 В

Напряжение коллимирующей линзы / считывающего прожектора......... 0-150 В

Напряжение коллимирующей линзы 2 считывающего прожектора......... 200-600 В

Напряжение замедляющего электрода:

записывающего пр-тжектора...... 650 В

считывающего прожектора ...... 850-1000 В

Напряжение мишени .......... 3-12 В

Уровень выходного сигнала в начале времени считывания............. 0,4 мкА

Чи:ло градаций ............. >7

Время готовности ............ <3 мин

Емкость коллектор - все электроды .... <:40 пФ

Нарабогкч................ >500 ч

Кри1ерии ouuikh:

разрешающая способность....... >700 строк/диаметр

напряжение модулятора рабочее считывающего и записывающего прожекторов ................ 5 В

число градаций ........... >6

время подготовки мншени....... <80 мс

время считывания......... >10 мин

Предельные эксплуатационные данные

Запоминающая индикаторная трубка для записи, считывания и масштабно-временнбго преобразования однократных электрических сигналов в диапазоне частот от О до 200 МГц с целью последующего ввода их в электронную вычислительную машину илн преобразования в видимое изображение.

фокусировка луча - квадрупольная электростатическая. Отклонение луча - электростатическое. Оформление - металлостек-лянное, бесцокольное (РШЗЗ). Масса 450 г.

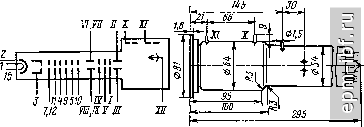

Выводы электродов-

/, 15 - подогреватель; 2 - катод; 3 - модулятор; 4 - квадрупольная линза /; 5 - квадрупольная линза ; 7, /2 - анод; 9 - электрод вертикальной юстировки пучка; 10 - электрод горизонтальной юстировки пучка; - электрод коррекции пятна; / -электрод коррекции геометрии; , / -временная отклоняющая система; /К -электрод смещения квадрупольной линзы /; V - квадрупольная линза /; VI, VII, VIII, IX - сигнальная отклоняющая система; XI - коллектор; XII - сигнальная пластина.

Основные данные

при 1/ = 6,3 В; 6/3 = 0 В

Чувствительность к отклонению:

сигнальной системы........... >0,6 мм/В

временной системы ........... >0,2 мм/В

Ток накала................. 500-700 мА

Ток утечкн:

между катодом и модулятором...... <:10 мкА

между катодом и подогревателем .... <100 мкА

Напряжение катода............. 2,5-2,6 кВ

Напряжение модулятора запирающее..... -60-;-130 В

Напряжение модулятора рабочее при записи в

импульсе................. -5 В

Напряжение модулятора рабочее при подготовке

к считыванию в импульсе......... -50-;-120 В

Напряжение квадрупольной линзы / при подготовке к записи и при считывании ..... -5004-1100 В

Напряжение квадрупольной линзы при подготовке к записи и при считывании .... -4004-800 В Напряжение квадрупольной линзы / .... -400-;-800 В Напряжение коллектора при подготовке ... О В

Напряжение коллектора при записи ..... 300-500 В

Напряжение коллектора при считывании . . . 50-500 В Напряжение горизонтальной и вертикальной

юстировки и коррекции пятна ....... -1004--1-100 В

Напряжение квадрупольной линзы / .... 200 В

Напряжение модуляции........... 90 В

Амплитуда выходного сигнала (на нагрузочном

сопротивлении 100 кОм).......... >0,5 мВ

Время подготовки ............ <60 мкс

Время готовности.............. <:4 мин

Междуэлектродиые емкости:

катод-модулятор ............ <:5 пФ

сигнальная пластина Bj - сигнальная пластина Bj............... <4 пФ

сигнальная пластина - все электроды

(кроме Bj).............. <6 пФ

временная пластина - временная пластина Д2............... <4 пФ

временная пластина -все электроды

(кроме Дг).............. <6 пФ

Наработка................. >500 ч
