катод - модулятор........... Ю мкА

катод - подогреватель.......... ЮО мкА

Напряжение 1-го анода........... 50-600 В

Напряжение мишени ........... -50 +50 В

Напряжение корректирующей линзы -50- -f-IOO В

Напряжение коллектора считывания..... -50 4-50 В

Напряжение модулятора запирающее:

записывающего прожектора ....... -30 -.--100 В

считывающего прожектора........ -iG~--100 В

Время считывания.............. > ! с

Время готовности.............. З мин

Междуэлектродные емкости:

модулятор - все электроды....... Ю пФ

коллектор - все электроды блока мишени <25 пФ

Наработка ................. >500 ч

Критерий оценки:

ток сигнала .............. >0,8 мкА

Предельные эксплуатационные данные

Мин. Макс.

Напряжение накала записывающего и считывающе-10 прожекторов, В.............. 6 6,6

Напряжение катода, кВ:

записывающего прожектора......... - -10

считывающего прожектора ......... - -1,2

РАЗДЕЛ ВОСЬМОЙ

ПЕРЕДАЮЩИЕ ЭЛЕКТРОННО-ЛУЧЕВЫЕ ПРИБОРЫ

8.1. ОБЩИЕ СВЕДЕНИЯ И РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ

Электронно-лучевой прибор, предназначенный для преобразования оптического изображения в электрические телевизионные сигналы, называется передающей телевизионной трубкой В зависимости от принципа действия и конструкции передающие трубки разделяются на ортиконы, ортиконы с переносом изображения (суперортиконы), видиконы, диссекторы

Все указанные типы трубок находят применение для передачи телевизионных сигналов Однако они различаются по чувствительности, разрешающей способности, передаче широкого диапазона освещенности объекта, воспроизведению световых градаций и отношению сигнал-шум на выходе трубки

Ортикон с переносом изображения (суперортикон). Схематическое изображение устройства прибора показано на рисунке. Прибор имеет сплошной полупрозрачный фотокатод /, работающий на

-15Пв

-500В

6 + t50oa

о + 2808

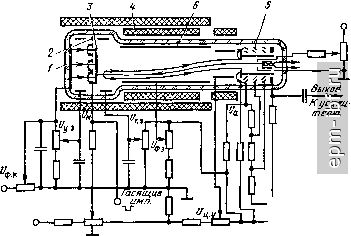

Схематическое изображение устройства суперортнкоиа: / - фoтoкaтo: 2 - ускоряющий электрод; 5 - узел мишени; 4 - внешние магнитные устройства; 5 - вторично электронный умножитель; S - электронный

прожектор

просвет, двустороннюю накопительную мишень 3, состоящую из топкой стеклянной пленки толщиной 0,005 мм с поперечной проводимостью. Пролетая через металлическую сетку, расположенную на расстоянии 0,05 мм от мишени, фотоэлектроны образуют на мишени потенциальный рельеф, который благодаря значительной емкости и проводимости между противоположными сторонами тонкой мишени воспроизводится на ее обратной стороне. Вторичные электроны, выбитые с мишени фотоэлектронами, собираются сеткой Сетка используется также для подачи на трубку гасящих импульсов для снятия потенциального рельефа.

Электронно-оптическая система прожектора 6 совместно с внешней катушкой 4 формирует сфокусированный в плоскости мишени считывающий пучок электронов. Считывание информации с мишени производится с помощью пучка медленных электронов (летящих с меньшей скоростью), так что коэффициент вторичной электронной вмиссии не превышает 0,7-0,8.

Конструкция и электрический режим работы электронно-оптической системы, а также свойства фотокатода определяют разрешающую способность прибора, равномерность фона по полю изображения и существенно влияют на отношение сигнал-шум.

Так как участки мишени имеют различный потенциальный рельеф, то на нейтрализацию отдельных участков требуется разное количество электронов луча и, следовательно, от различных участков возвращается разное количество электронов, образующих обратный ток Для усиления обратного тока внутри трубки имеется вторично-электронный умножитель 5. Секция умножителя расположена в горловине трубки и состоит из ряда динодов и коллектора. Коллектор является выходным электродом суперортикона. Благодаря

наличию вторично-электронного умножителя прибор имеет более высокую чувствительность по сравнению с другими передающими трубками

Использование пучка медленных электронов и отсутствие вторичных электронов позволило устранить эффект черного пятна в приборе, а применение двусторонней мишени и размещение прожектора на одной оси с ней устранили трапецеидальные искажения растра.

Большинство суперортиконов, данные которых помещены в справочнике, взаимозаменяемы и могут работать в одной и той же фокусирующей - отклоняющей системе. Фокусировка и отклонение считывающего луча у всех суперортиконах -- электромагнитные.

Суперортиконы диаметром 77 мм используются в студийном (ЛИ233) и внестудийном (ЛИ234) телевизионном вещании. В аппаратуре, предназначенной для промышленного применения, используется суперортикон ЛИ231, а для решения различных прикладных задач - ЛИ207 и др.

Суперортиконы диаметром 115 мм предназначены для высоко-кччественного студийного (ЛИ227, ЛИ233) и внестудийного (ЛИ228, ЛИ234) телевизионного вещания.

Суперортиконы, сочлененные с электронно-оптическим преобразователем (ЛИ217, ЛИ230), обладают наиболее высокой чувствительностью и позволяют передавать телевизионное изображение в почное время при свете луны и звезд. Использование в суперортиконах ЛИ207, ЛИ227, ЛИ228, ЛИ231, ЛИ233, ЛИ234 мишеней из стекла с электронной проводимостью позволяет длительное время проектировать на их фотокатод неподвижные изображения, не опасаясь пропечатывания и выжигания

Одной из последних модификаций суперортикона являются изоконы ЛИ801, ЛИ802, в которых благодаря использованию в секции считывания специального разделительного устройства значительно повышено отношение сигнал-шум, а следовательно, и чувствительность. Изоконы используются в интроскопии для контроля сварных швов на металле, в медицинских рентгеновских установках, астрономии и т. п.

Куситтелю

Схематическое изображение устройства впдпкона: / - мишень; - :,лектронпо отнчегкая система прожектора;

магнитное ус1ройство; 4 ~ сигнальная пластина

3 - внешнее
