чинаться в момент t = TJ2, т. е. период следования импульсов должен быть строго определен

Ги-т:Гз/2 = я(1зС)1/ Гия(1зС)1/2. (12.12)

Отсюда можно найти необходимое значение зарядной индуктивности

L3=mm ~ олтс=0,1 /(яс). (12.13)

При малой частоте повторения импульсов F значения могут быть довольно большими. Кроме того, этот дроссель должен быть рассчитан на пропускание значительного тока /зтах = Е/{щ1з) ~ Е {C/Ly, что усложняст его конструктивное выполнение. Необходимое значение зарядной индуктивности можно существенно уменьшить, включив последовательно в цепь зарядный диод Д, (см. рис. 12.4, б). При этом в момент времени t = TJ2 протекание тока в цепи прекращается, после чего напряжение на емкости остается примерно постоянным и равным максимальному. Необходимость в выполнении условия (12.13) отпадает.

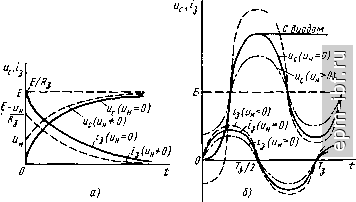

Рис. 12.5. Зависимости напряжения на накопительной емкости и зарядного тока от времени: а - зарядка через резистор; б = зарядка через индуктивность

При использовании емкостного накопителя с зарядкой через индуктивность в режиме частичной разрядки значительно увеличить Истах ПО сравнению с Е, как следует из (12.11), нельзя. В то же время при и и„, близких к Е, к. п. д. зарядного процесса и при зарядке через резистор

достаточно высок. Поэтому в модуляторах с частичной разрядкой накопительной емкости более удобным оказывается применять зарядки емкости через резистор.

2, Разрядка накопительной емкости через электронный прибор, в течение длительности импульса т, когда ключ находится в положении , накопитель замкнут на генератор (см. рис. 12.3, а), и накопительная емкость разряжается через эквивалентное сопротивление генераторного прибора Rr- При этом временные зависимости разряд- оготока и напряжения (рис. 12.6) на емкости выглядят следующим образом:

Uc = u{eГ'/l (12.14)

Рис. 12.6. Временные зависимости напряжения иа накопительной емкости и генераторном приборе

Здесь R=R+R,; R,- эквивалентное сопротивление ключа. Время отсчитывается с момента начала разрядки емкости.

На рис. 12.6 = ipRi - падение напряжения на ключе (коммутаторе).

§ 12.3. ИМПУЛЬСНЫЕ МОДУЛЯТОРЫ С ЧАСТИЧНОЙ РАЗРЯДКОЙ НАКОПИТЕЛЬНОЙ ЕМКОСТИ И ИХ РАСЧЕТ

Режим частичной разрядки накопителя предполагает строгую фиксацию моментов переключения коммутатора. Практически безинерционными коммутаторами, позволяющими формировать весьма малые по длительности импульсы (до долей микросекунды), являются электронные лампы.

Простейшая принципиальная схема модулятора представлена на рис. 12.7. В интервале времени между управляющими импульсами, подаваемыми от подмодулятора, модуляторная лампа Jli заперта отрицательным смещением - Е^. Происходит заряд накопительной емкости С от источника Е через резисторы R и Ri до напряжения н^. близкого к Е. Лампа Jli открывается положительным импульсом подмодулятора; ее сопротивление становится ма-

лым, вследствие этого замыкается цепь разрядки накопительной емкости. Емкость разряжается через лампу JIi, анодную цепь генераторного прибора Л2 (а также частично через Rl), создавая на Ла напряжение, необходимое для генерации. По окончании импульса подмодулятора лампа Jli запирается, снимается напряжение с генераторного прибора, процесс генерации прекращается. Следовательно, длительность импульса модулятора определяется длительностью управляющего импульса, подаваемого на сетку модуляторной лампы. Для того чтобы во время импульса модуляторная лампа не шунтировала источник питания, ее анод соединен с ним через достаточно большое сопро-

тнвление R.

Рис. 12.7. Принципиальная схема импульсного модулятора с частичной разрядкой накопительной емкости

Рис. 12.8. Временные зависимости напряжений на сетке модуляторной лампы, на накопительной емкости и иа генераторном приборе

Основное назначение резистора Ri - замкнуть цепь зарядки накопительной емкости. Во время ее разрядки резистор шунтирует генераторный прибор, поэтому сопротивление Rl должно быть достаточно большим по сравнению с эквивалентным сопротивлением генератора R. Графики напряжений на сетке модуляторной лампы е^, на накопительной емкости Не и на нагрузке щ показаны на рис. 12.8.

В реальных схемах из-за наличия паразитных емкостей форма импульса напряжения на нагрузке отличается от прямоугольной (пунктир на рис. 12.8). Для удобства анализа все паразитные емкости можно свести к двум: емко-
