различного рода термометры, биметаллические элементы, термометрические сигнализаторы.

Для сигнализации в СУБС используют лампы, цифровые индикаторы, а также акустические приборы - звонки, сирены и др.

В качестве сигнальных ламп применяют лампы накаливания или неоновые лампы. Все сигнальные лампы снаружи обычно прикрывают цветными колпачками (зелеными,

желтыми или красными). -(Y)- -Зеленый цвет указывает, что

. , данная цепь отключена; жел-

тая сигнализирует о включе-

Рис. 13.16. Условные изображе- нии вспомогательных цепей; ння цвета сигнальных ламп: красная-О Включении цепей

а - зеленый; б^-красный: е- ВЫСОКОГО НапрЯЖеНИЯ. Ус-

ловные изображения цвета сигнальных ламп на схемах показаны на рис. 13.16.

В качестве примера рассмотрим схему питания радиопередатчика средней мощности, работающего в импульсном режиме (рис. 13.17). Питание осуществляется от сети трехфазного тока 380 В, 50 Гц. Блок питания состоит из четырех выпрямителей: ВП1 обеспечивает питание экранных цепей ламп подмодулятора и модуляторной лампы; ВП2 питает аноды ламп подмодулятора; ВПЗ питает модулятор; ВП4 - выпрямитель смещения ламп подмодулятора и модуляторной лампы.

Напряжение на передатчик подают, замыкая ручной рубильник PP. Перед этим должны быть заперты все двери шкафа передатчика (при этом замкнуты дверные контакты механической блокировки 1Д, 2Д, ЗД и йД), а также включены автоматы защиты В1, В2, ВЗ и В4. При замыкании ручного рубильника РР включается система водяного охлаждения генератора, а также через трехфазный трансформатор Тр1 напряжение подается на шестифазный выпрямитель, питающий систему УБС. На щите СУБС в этот момент зажигается табло Нет охлаждения (лампа ЛН5). Как только в системе водяного охлаждения установился нормальный расход воды, срабатывают гидроконтакты Г К. Замыкаясь, они подготавливают линию 3-4 к включению передатчика и, кроме того, замыкают линию 5-12 и размыкают линию 5-14. При этом табло Нет охлаждения гаснет, и загорается табло Готов , сигнализирующее о готовности к включению. Следующей операцией является нажатие кнопки КНЗ Накал . При этом замыкаются цепи

питания обмотки контактора Kfl (линия 3-4) и обмотки реле Р5 (линия /-2). Контактор срабатывает, обеспечивая подачу напряжения на трансформаторы накала, выпрямитель смещения ВП4 и на вентиляторы обдува модулятора

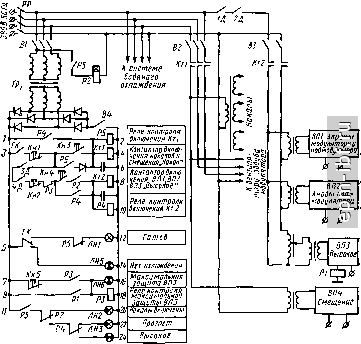

Рис. 13.17. Схема электропитания импульсного радиопередатчика среднего уровня мощности

Одновременно срабатывает реле Р5, размыкая линию 5-12 и замыкая И-20, вследствие чего гаснет табло Готов и загорается табло Накалы включены . Пара контактов реле Р5 в линии 3-6, замыкаясь, обеспечивает самоблокирование этого релей контактора Кт1 так, что и после размыкания кнопки КнЗ питание подается на обмотки Р5 и Кт1.

Наконец, замыкание еще одной пары контактов реле Р5 приводит к подаче напряжения на схему реле времени Р2. По истечении нужного для прогрева накалов времени реле времени Р2 срабатывает. Замыкаются его контакты в линии 3-S, подготавливая к включению цепь питания контактора Дт2. Одновременно контакты этого реле размы-

кают линию и-20 и замыкают -22, табло Накалы включены гаснет и загорается табло Прогрет .

Последней операцией по включению передатчика является нажатие кнопки Кн4 Высокое , что вызывает срабатывание контактора Кт2 и реле Р4. Контактор обеспечивает подачу напряжений на выпрямители ВП1, ВП2 и ВПЗ. При срабатывании реле самоблокируется цепь питания обмоток Р4 и Кт2 (линии 3-8 и 3-10), размыкается линия -22 и гаснет табло Прогрет , замыкается линия -24 и загорается табло Высокое .

Выключение передатчика осуществляется в обратном порядке. В случае необходимости отключить схему можно и одним нажатием кнопки Кн1. При этом последовательность отключения соблюдается автоматически.

В цепи нагрузки высоковольтного выпрямителя ВПЗ стоит реле максимальной защиты по току Р1. Оно срабатывает, если ток генераторного прибора превыщает допустимое значение. При этом замыкается цепь питания реле РЗ максимальной защиты (линия 9-18). Срабатывание реле приводит к размыканию цепи питания обмоток реле Р4 и контактора Кт2, а это переводит схему в режим Прогрет , высокое напряжение снимается. Одновременно загорается табло Максимальная защита ВПЗ . Для повторного включения высокого напряжения нужно нажать кнопку Кн5 Деблокировка защиты . При этом обмотка реле РЗ обесточивается и передатчик переходит в режим Прогрет

При недопустимом снижении расхода воды в системе охлаждения гидроконтакты Г К размыкаются, при этом обесточиваются обмотки Кт1, Кт2, Р4 и Р5, отключается все питание, кроме питания схемы СУБС, и зажигается табло Нет охлаждения .

§ 13.4. СИСТЕМЫ ОХЛАЖДЕНИЯ

В передающих устройствах СВЧ значительная часть мощности, потребляемой от источников питания, выделяется на различных элементах в виде теплоты. Количество выделяемой тепловой мощности определяется мощностью выходных ступеней передатчика и зависит от типов применяемых генераторных приборов, их к. п. д. С уменьшением длины волны, особенно с переходом в миллиметровый диапазон, к. п. д. генераторных приборов снижается, растут
